4-19
Tg1298-ID-OP
［スキージ清掃位置移動（始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、スキージを清掃するた
めにスキージとスクリーンが所定の位置に移動します。
［ユニット復帰（始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、スキージとスクリーン
を印刷位置に移動させる動作が行われます。
[2] スキージ寿命
前後のスキージの寿命に関するデータが表示されます。
スキージ ： 現在設定されているスキージの種類です。
前 / 後スキージ : “前スキージ”
、“後スキージ”の別です。
警告設定 ： “運転方法設定”サブメニューで設定した基板
の処理枚数です。
停止設定
： 寿命に達する前に装置を自動停止させる基板
処理枚数の比率です。(
スキージの寿命に相
当する基板の処理枚数を 100% とする。)
処理数
： 前回に交換してから処理した基板の枚数です。
[3] ［保存］ボタン
設定したデータが保存されます。
[4] ［処理数クリア］ボタン
現在のスキージを使用した回数をゼロ“0”にします。
[5] メッセージ
上記ボタン [1] による操作の案内などのメッセージが表示され
ます。
[6] メンテナンス停止予告
手清掃やソルダペースト補給などのメンテナンスのために停止
するまでに生産される残り枚数が、カウントダウン方式で表示
されます。
3.2 “スキージ交換”タブ
0602-001
4-20
Tg1298-ID-OP
3.3 “クリーニング交換”タブ
クリーニングペーパーやクリーニングペーパーホルダの交換時の各
ユニットの移動を行うことができます。
•
シートの表示
“メンテナンス交換”サブメニュー画面の［クリーニング交換］
タブを押すと、以下のタブシートが表示されます。
[1]
[3]
[4]
[5]
[2]

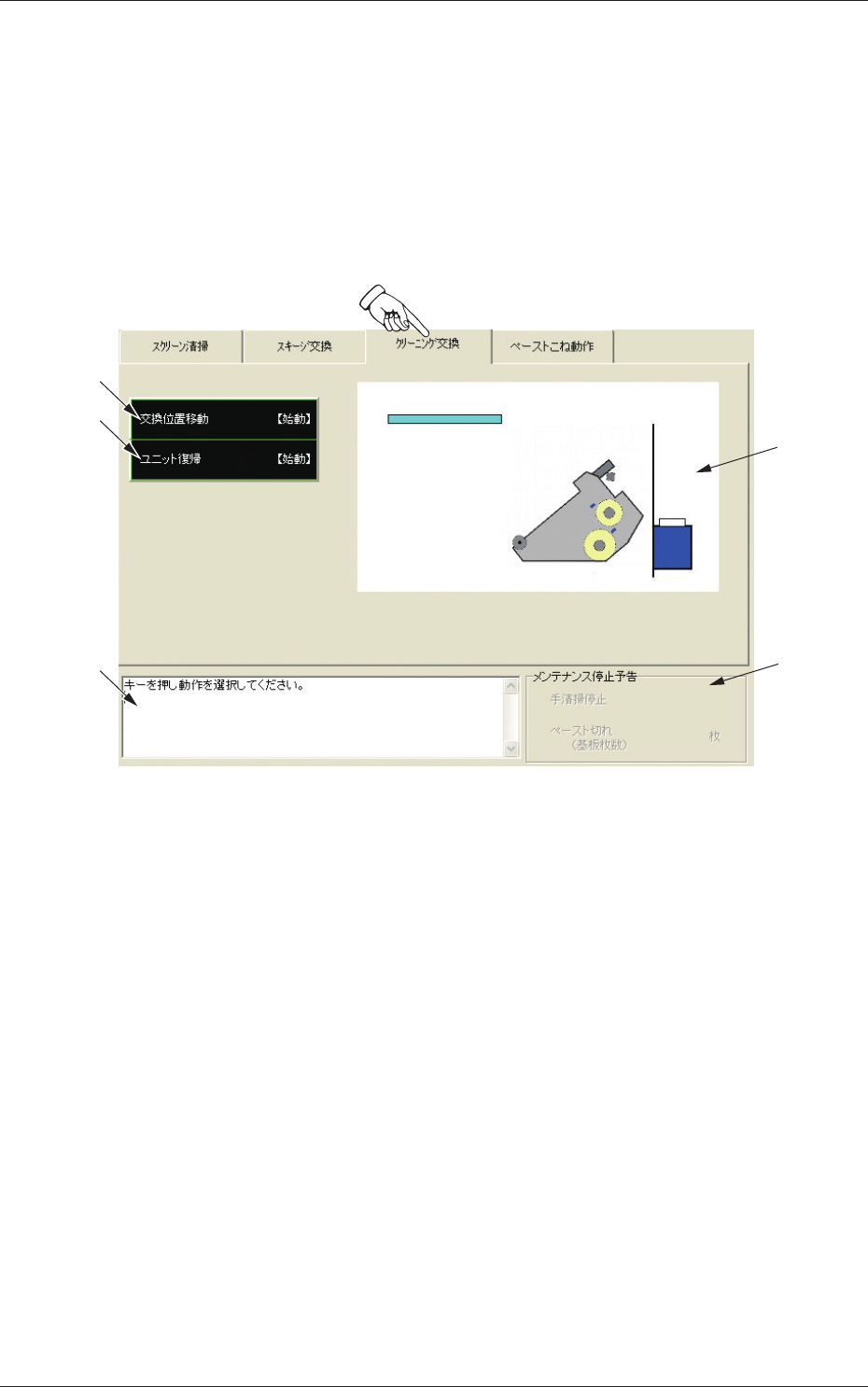

Fig.2D16 “クリーニング交換”タブシート
•
シートの構成
[1]
［交換位置移動（始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、クリーニングペーパー
とクリーニングペーパーのホルダを交換するために、基板認識
部とスクリーンホルダ部が装置の前側に移動します。
[2] ［ユニット復帰（始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、基板認識部とスクリー
ンホルダ部が印刷位置に移動します。
[3]
メッセージ
上記ボタン [1]、[2] による操作の案内が表示されます。
3.3 “クリーニング交換”タブ
0602-001
4-21
Tg1298-ID-OP
3.3 “クリーニング交換”タブ
0602-001
[4] 装置作動状況
装置の作動状況が表示されます。
[5] メンテナンス停止予告
手清掃やソルダペースト補給などのメンテナンスのために停止
するまでに生産される残り枚数が、カウントダウン方式で表示
されます。
