4 - 21 Tg 1298 -ID-OP 3.3 “クリーニング交換”タブ 0602 - 001 [4] 装置作動状況装置の作動状況が表示されます。 [5] メンテナンス停止予告手清掃やソルダペースト補給などのメンテナンスのために停止するまでに生産される残り枚数が、カウントダウン方式で表示されます。

4-20

Tg1298-ID-OP

3.3 “クリーニング交換”タブ

クリーニングペーパーやクリーニングペーパーホルダの交換時の各

ユニットの移動を行うことができます。

•

シートの表示

“メンテナンス交換”サブメニュー画面の［クリーニング交換］

タブを押すと、以下のタブシートが表示されます。

[1]

[3]

[4]

[5]

[2]

Fig.2D16 “クリーニング交換”タブシート

•

シートの構成

[1]

［交換位置移動（始動）］ボタン

ボタンを押すと、その背景色が青色に変わります。次に、前面

操作パネルの［始動］ボタンを押すと、クリーニングペーパー

とクリーニングペーパーのホルダを交換するために、基板認識

部とスクリーンホルダ部が装置の前側に移動します。

[2] ［ユニット復帰（始動）］ボタン

ボタンを押すと、その背景色が青色に変わります。次に、前面

操作パネルの［始動］ボタンを押すと、基板認識部とスクリー

ンホルダ部が印刷位置に移動します。

[3]

メッセージ

上記ボタン [1]、[2] による操作の案内が表示されます。

3.3 “クリーニング交換”タブ

0602-001

4-21

Tg1298-ID-OP

3.3 “クリーニング交換”タブ

0602-001

[4] 装置作動状況

装置の作動状況が表示されます。

[5] メンテナンス停止予告

手清掃やソルダペースト補給などのメンテナンスのために停止

するまでに生産される残り枚数が、カウントダウン方式で表示

されます。

4-22

Tg1298-ID-OP

0602-001

3.4 “ペーストこね動作”タブ

ペーストこね動作、各ユニットの印刷位置への移動などを行うこと

ができます。

•

シートの表示

“メンテナンス交換”サブメニュー画面の［ペーストこね動作］タブ

を押すと、以下のタブシートが表示されます。

[2]

[1]

[3]

[4]

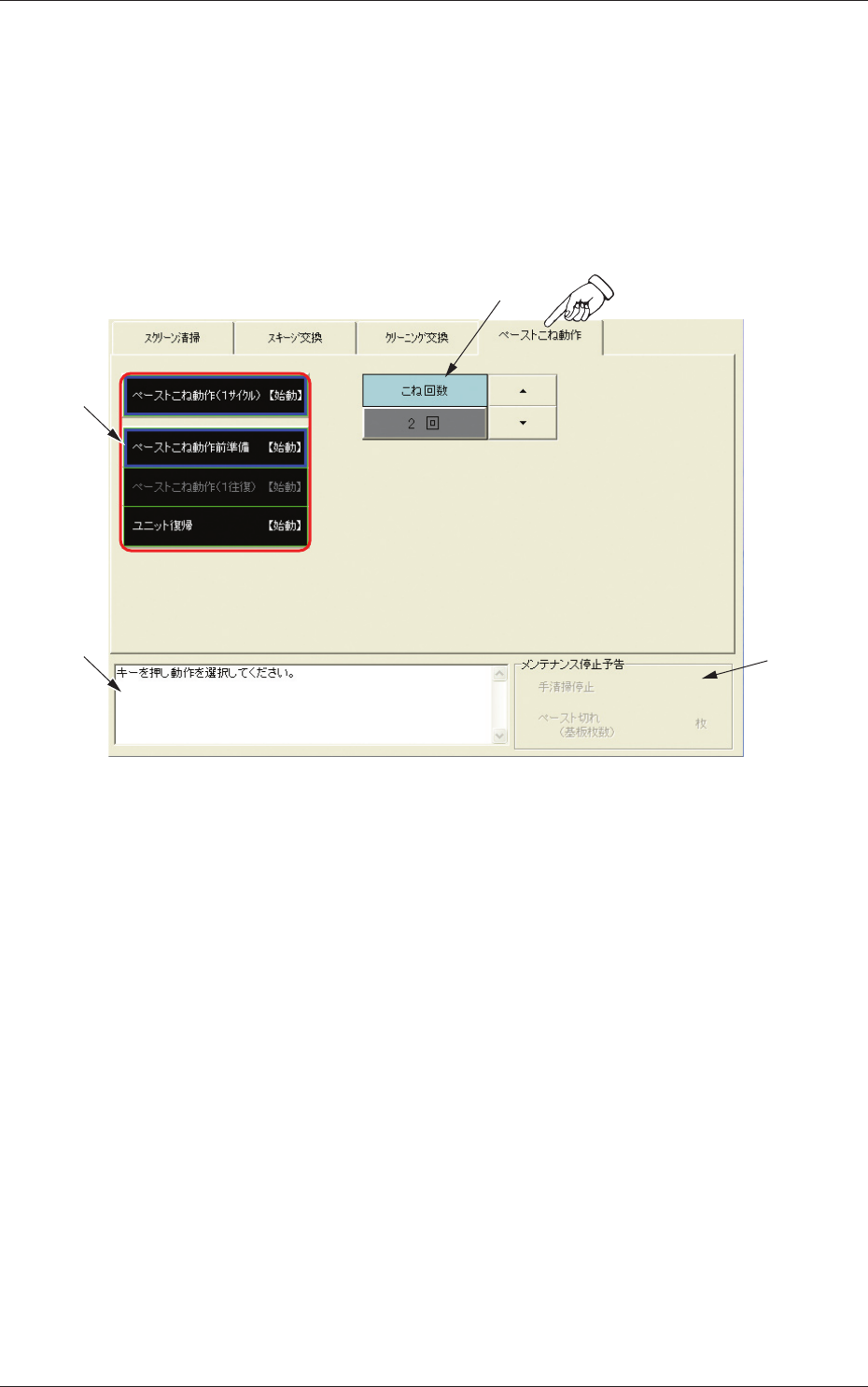

Fig.2D17 “ペーストこね動作”タブシート

•

シートの構成

[1]

こね回数

ソルダペーストを均一にするために、ソルダペーストをこねる

回数を指定します。
