4 - 24 Tg 1298 -ID-OP 0602 - 001 4. “情報再表示”サブメニュー 過去に発生した装置異常、装置情報およびシステム情報の再表示を 行います。 • 画面の表示 “生産運転”サブメニューバーの［情報再表示］ボタンを押すと、以 下の画面が表示されます。 [1] Fig.2D19 “情報再表示”サブメニュー画面 • 画面の構成 [1] タブ “情報再表示”サブメニュー画面は 3 つのタブシートに分かれて おり、タ…
4-23
Tg1298-ID-OP
ノート
（a) 右側の上向き矢印を押すと数値が 1 ずつ増加し、下向き矢
印を押すと 1 ずつ減少します。

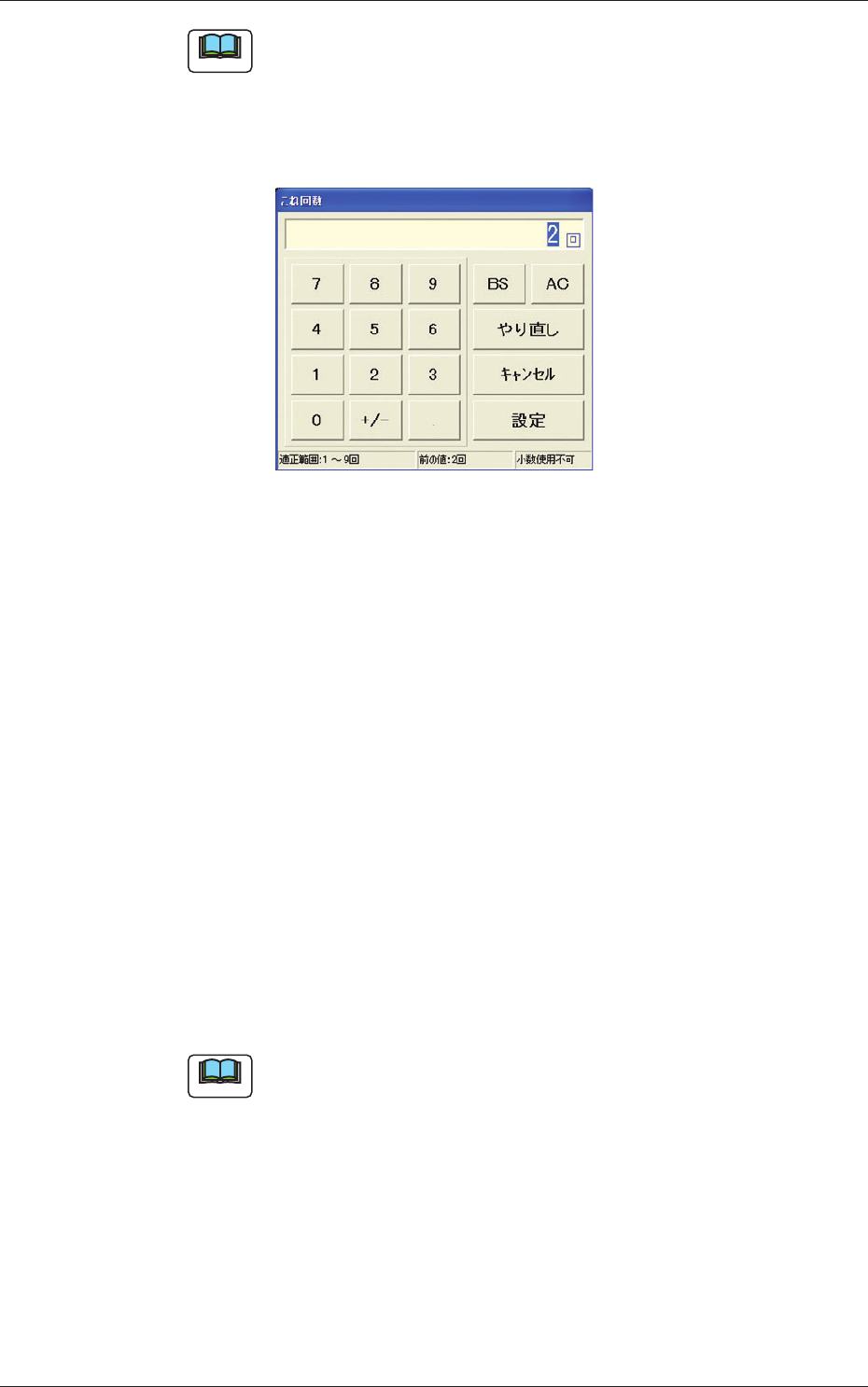

(b) こね回数のテキストボックスを押すと、“テンキー”画面
が表示されます。 “テンキー”画面からこね回数を直接入
力することもできます。
Fig.2D18
[2] ［ペーストこね動作 (1 サイクル ) ( 始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、メッセー
ジに従ってダミー基板を指定位置に置いて前面操作パネルの
［始
動］ボタンを押すと、ソルダペーストを均一にするためにソル
ダペーストをこねる動作を始動します。
[ ペーストこね動作前準備 ( 始動 )] ボタン
指定位置のダミー基板を取り込み、クランプ後にテーブルが上
昇します。
[ ペーストこね動作 (1 往復 ) ( 始動 )] ボタン
ペーストこね動作を 1 往復実行します。
[
ユニット復帰 ( 始動 )] ボタン
テーブルが下降し、ダミー基板を元の位置に戻します。
[3] メッセージ
操作の案内などのメッセージが表示されます。
ノート
（a) ペーストこね動作中に、前面操作パネルの [ 停止 ] ボタン
を押すと、こね動作を停止します。
(b) [ 停止 ] ボタンを押してから停止するまで、多少時間がか
かります。
[4] メンテナンス停止予告
手清掃やソルダペースト補給などのメンテナンスのために停止
するまでに生産される残り枚数が、カウントダウン方式で表示
されます。
3.4 “ペーストこね動作”タブ
0602-001
4-24
Tg1298-ID-OP
0602-001
4. “情報再表示”サブメニュー
過去に発生した装置異常、装置情報およびシステム情報の再表示を
行います。
•
画面の表示
“生産運転”サブメニューバーの［情報再表示］ボタンを押すと、以
下の画面が表示されます。
[1]
Fig.2D19 “情報再表示”サブメニュー画面
•
画面の構成
[1]
タブ
“情報再表示”サブメニュー画面は 3 つのタブシートに分かれて
おり、タブを押すと各タブシートが表示されます。
Table 2D3
タ ブ 内 容
装置異常再表示 装置の異常が発生した日付と時刻、エラーコード、エラー内容
が表示されます。
装置情報再表示 装置がメッセージを表示した日付と時刻、メッセージコード、
メッセージ内容が表示されます。
システム情報 装置内のハードディスクの空き容量を表示します。
4. “情報再表示”サブメニュー
4-25
Tg1298-ID-OP
0602-001
4.1 “装置異常再表示”タブ
装置の異常が発生した日付と時刻、エラーコード、エラー内容が表
示されます。
•
シートの表示
“情報再表示”サブメニュー画面の［装置異常再表示］タブを押すと、
以下のタブシートが表示されます。
[1]
[2]
[3]
[6][4]
[5]
[7]

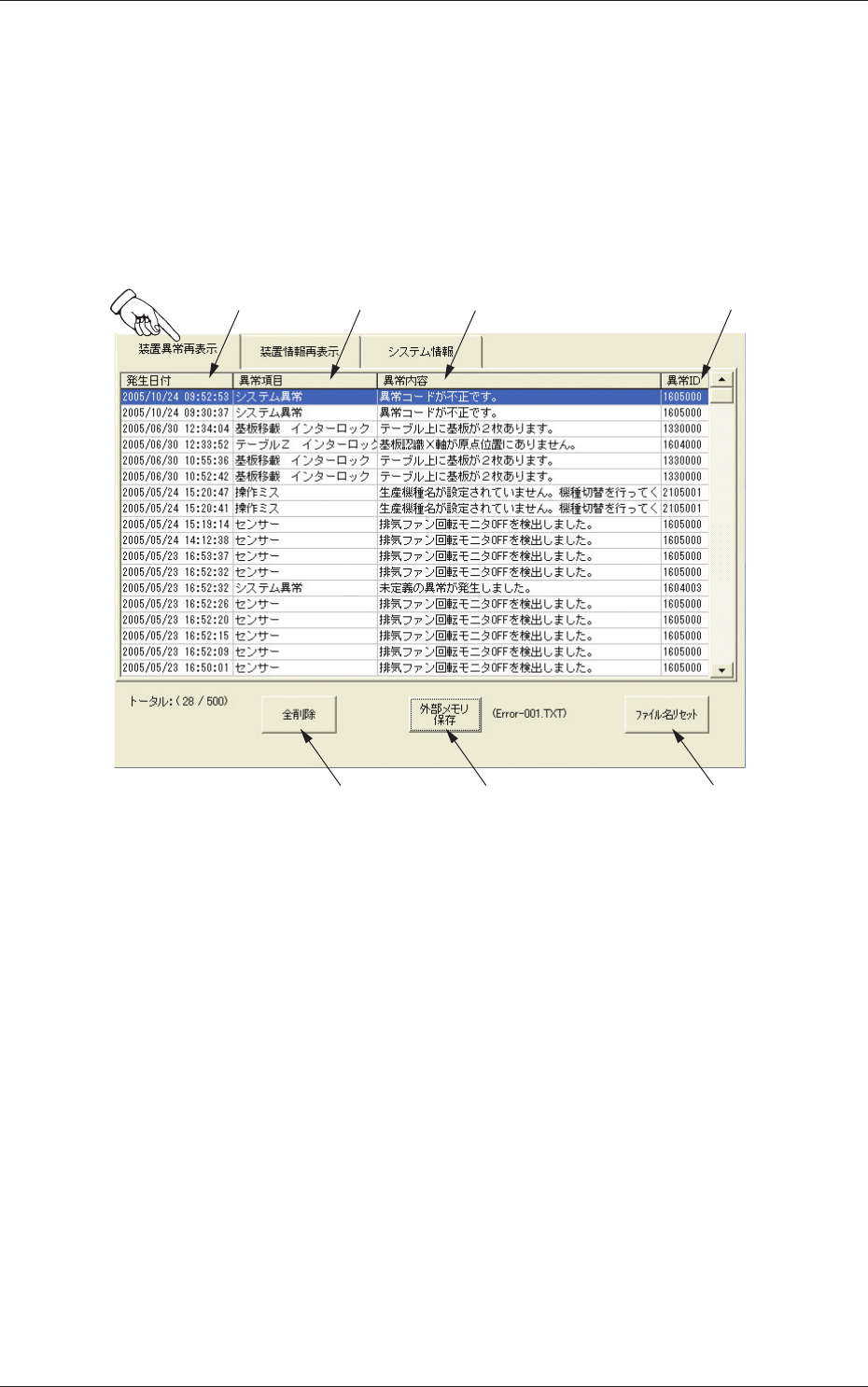

Fig.2D20 “装置異常再表示”タブシート
•
シートの構成
[1]
［発生日付］ボタン
装置の異常が発生した日付と時刻を昇順または降順に並べ替え
て表示します。
[2] ［異常項目］ボタン
異常の内容に応じて定めた異常項目を昇順または降順（50 音順）
に並べ替えて表示します。
[3] ［異常内容］ボタン
異常の具体的な内容を昇順または降順（50
音順）に並べ替えて
表示します。
[4] ［全削除］ボタン
[1]
～ [3] の表示内容をすべてクリアします。
4.1 “装置異常再表示”タブ
