5-3-1
Tg1298-ID-OP
[8] [ 検索単語設定 ] ボタン
“機種一覧”から機種を検索できます。
このボタンを押すと、“検索”画面が表示されます。
Fig.2E3-1 “検索”画面
“検索”画面で機種名を入力して、 [ 設定 ] ボタンを押すと検索する
単語を設定が実行されます。
ノート
“*( アスタリスク )”、“?( クエスチョンマーク )”を使って、検索
条件を絞込むことができます。
(a) “ab*”と入力すると、先頭に ab の付く機種名がすべて検索で
きます。
（b） “a?b”と入力すると、 ?
の部分に任意の 1 文字を含む機種名が
すべて検索できます。
[9] [ 検索 ] ボタン
[ 検索単語設定 ] ボタンで単語を設定し、このボタンを押すと
検索が実行されます。
0703-001
2.1 “機種切替え”サブメニュー
5-4
Tg1298-ID-OP
0703-003
2.2 “一括段取替え”サブメニュー
2.2 “一括段取替え”サブメニュー
コンベア幅、2 カメラ自動キャリブレーション、スクリーン認識など
の一括段取替えを行うことができます。
•
画面の表示
“段取替え”サブメニューバーの［一括段取替え］ボタンを押すと、
以下の画面が表示されます。
[7]
[1]
[2]
[3]
[5]
[4]
[6]
[8]
Fig.2E4 “一括段取替え”サブメニュー画面
•
画面の構成
[1]
［コンベア幅一括］ボタン
基板が通過する L コンベア /
テーブルシュートコンベア /R コン
ベアの幅を一括して変更するか、変更しないかを選択します。
ノート
ボタンを押すたびに、ボタン上のマークが“
”（変更する）
と“
×
”（変更しない）の交互に切替ります。
[2] および [3] のボタンも同様です。
[2] ［2 カメラ自動キャリブレーション］ボタン
2 カメラ自動キャリブレーションの設定を変更するか、変更しな
いかを選択します。
[3] ［スクリーン認識］ボタン
スクリーンを認識する設定を変更するか、変更しないかを選択
します。
5-5
Tg1298-ID-OP
0703-003
2.2 “一括段取替え”サブメニュー
[4] バックアップ治具交換位置
真空吸着治具やバックアップピンの交換をテーブルシュートコ
ンベアが開いた状態で行う“シュート開”か、閉じた状態で行
う“シュート閉”かを設定します。
ノート
設定する項目のオプションボタンを“
”にします。
“
”になっていたら、押して“
”に変えます。
[5] スクリーン退避前の半田切り
[ する ] を選択すると、スクリーンが後方へ退避する前にスキー
ジに付着した半田 ( ソルダペースト ) の半田切り動作を実行し
ます。
[6] クリアランス
実際のコンベア幅およびシュート幅に対して、パターンプログ
ラムでの寸法より多少余裕を持たせるためのデータです。実際
の幅は、“基板寸法 Y”＋“クリアランス”となります。
ノート

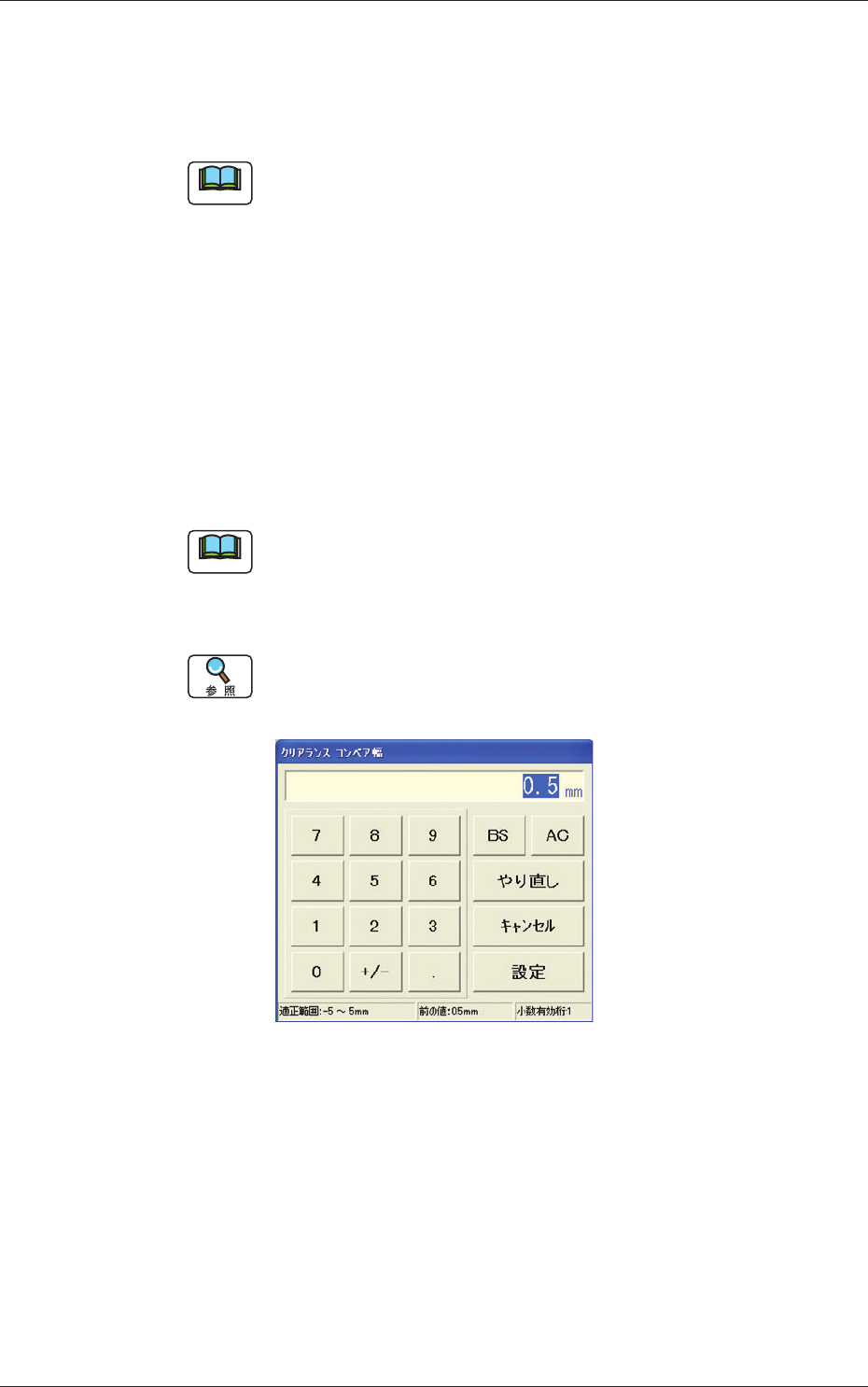

“コンベア幅”および“シュート幅”のテキストボックスを押
すと“テンキー”画面が表示されます。
“テンキー”画面から寸法を入力し、［設定］キーを押してく
ださい。
詳細については、3 章“2. 基本操作”を参照してください。
Fig.2E5
[7] 操作案内
上の欄には、ボタン [1] ～ [3] の操作概要、注意事項などのメッ
セージが、下の欄には動作中のメッセージが表示されます。
[8] 装置稼働状況
ボタン [1] ～ [3] による設定に応じて、装置の稼働状況が表示
されます。
