5-17
Tg1298-ID-OP
2.3 “個別段取替え”サブメニュー
ノート
目標幅のテキストボックスを押すと、“テンキー”画面が表示
されます。“テンキー”画面から目標の寸法を入力します。
Fig.2E14
[4] 状態
上記の目標幅 [3] の目標値に対する現在の状態が表示されます。
完了 ：
上記 [1] で選択したコンベアの Y 方向の幅寸法の目
標値と現在の幅寸法が一致して段取りが完了した状
態です。
動作中 ： コンベアの幅寸法が目標値になるように移動してい
る状態です。
不定 ： 電源を OFF にする前に設定した目標値とコンベアの
幅寸法とは一致していたが現在のコンベアの幅寸法
を確認していない状態です。
- - -( 背景が白色 )：
生産機種が決められていない、または目標値とコン
ベアの幅寸法が一致していない状態です。
[5] クリアランス
基板の幅と
L/R コンベアおよびテーブルシュートコンベアの幅
の差を再設定します。
ノート
クリアランスのテキストボックスを押すと、“テンキー”画面
が表示されます。“テンキー”画面からクリアランス寸法を入
力し、［クリアランス再設定］ボタン [6] を押します。
Fig.2E15
0602-001
5-18
Tg1298-ID-OP
2.3 “個別段取替え”サブメニュー
[6] ［クリアランス再設定］ボタン
上記 [5] で再設定したクリアランス寸法が装置に記憶されます。
[7] 動作モード選択ボタン
コンベアの幅寸法が目標値になるように移動する方法を選択す
るためのボタンです。［目標幅移動始動］または［インチング始動］
を押します。
［目標幅移動（始動）
］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、コンベアの幅寸法が設
定した目標値になるまで自動的に移動します。
［インチング（始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、押している間だけイン
チングでコンベアが移動します。
[8] インチング方向ボタン
上記 [7] で［インチング始動］ボタンを押した場合、
［▲（狭まる）］
ボタンまたは［▼（広がる）］ボタンを押し、コンベアが移動す
る方向を選択します。
押したボタンの背景が青色に変わります。
[9] [ 原点復帰 ( 始動 )] ボタン
[1] で選択したコンベアの原点復帰を行います。
[10] 装置稼働状況
上記のボタン [1] ～ [8] による操作に応じて、装置の稼働状況
が表示されます。
0602-
001
5-19
Tg1298-ID-OP
2.3 “個別段取替え”サブメニュー
2.3.7 “2 カメラ自動キャリブレーション”タブ
2 カメラ自動キャリブレーションを行うことができます。
•
シートの表示
“個別段取替え”サブメニュー画面の［2 カメラ自動キャリブレー
ション］タブを押すと、以下のタブシートが表示されます。
[1]
[2]
[3]

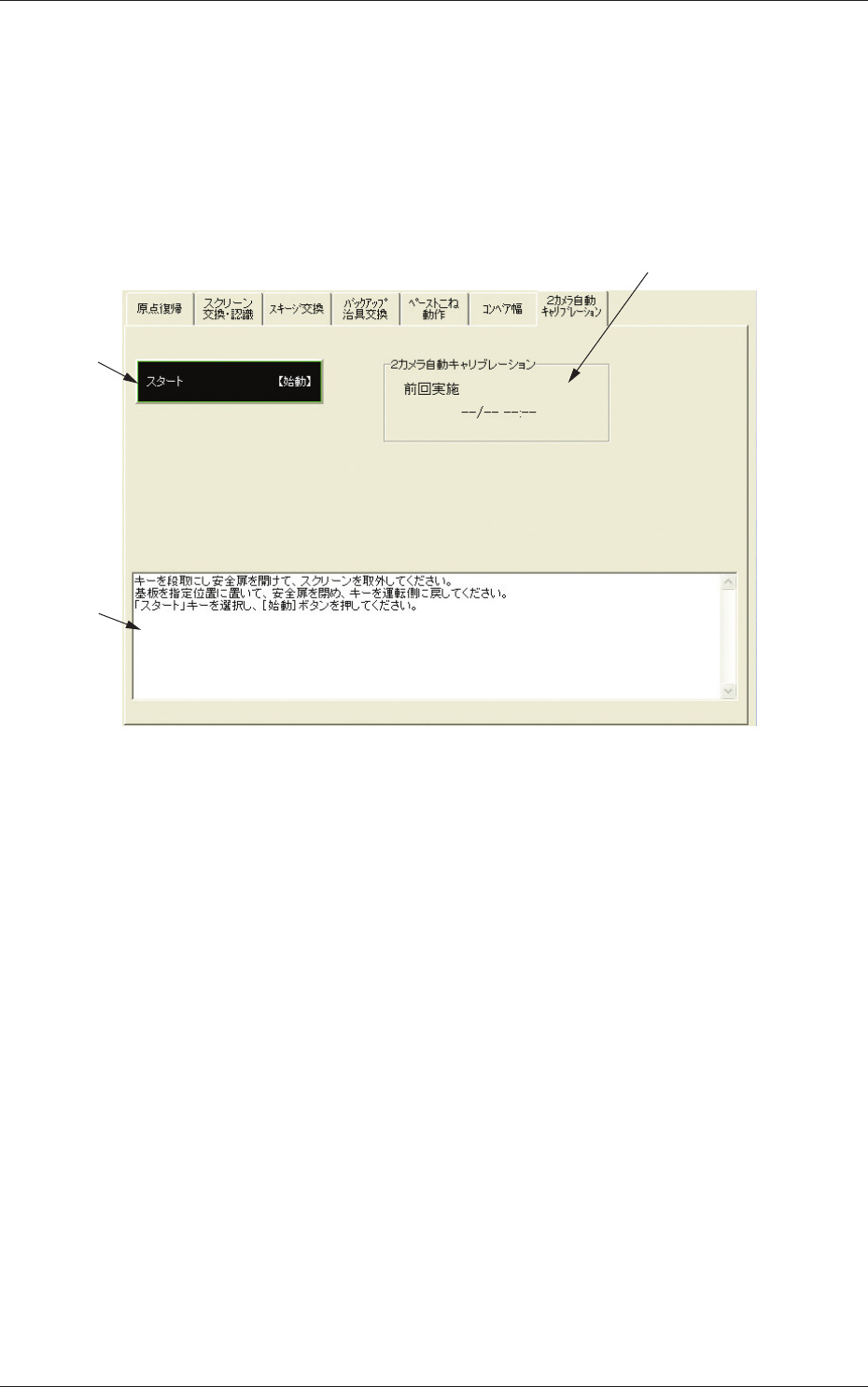

Fig.2E16 “2 カメラ自動キャリブレーション”タブシート
•
シートの構成
[1]
［スタート（始動）］ボタン
ボタンを押すと、その背景色が青色に変わります。次に、前面
操作パネルの［始動］ボタンを押すと、2
カメラ自動キャリブレー
ションが始動します。
[2] メッセージ
操作の案内などのメッセージが表示されます。
[3] 2 カメラ自動キャリブレーション
前回実施した日時を表示します。
0602
