5-36
Tg1298-ID-OP
3.3 “テスト印刷”サブメニュー

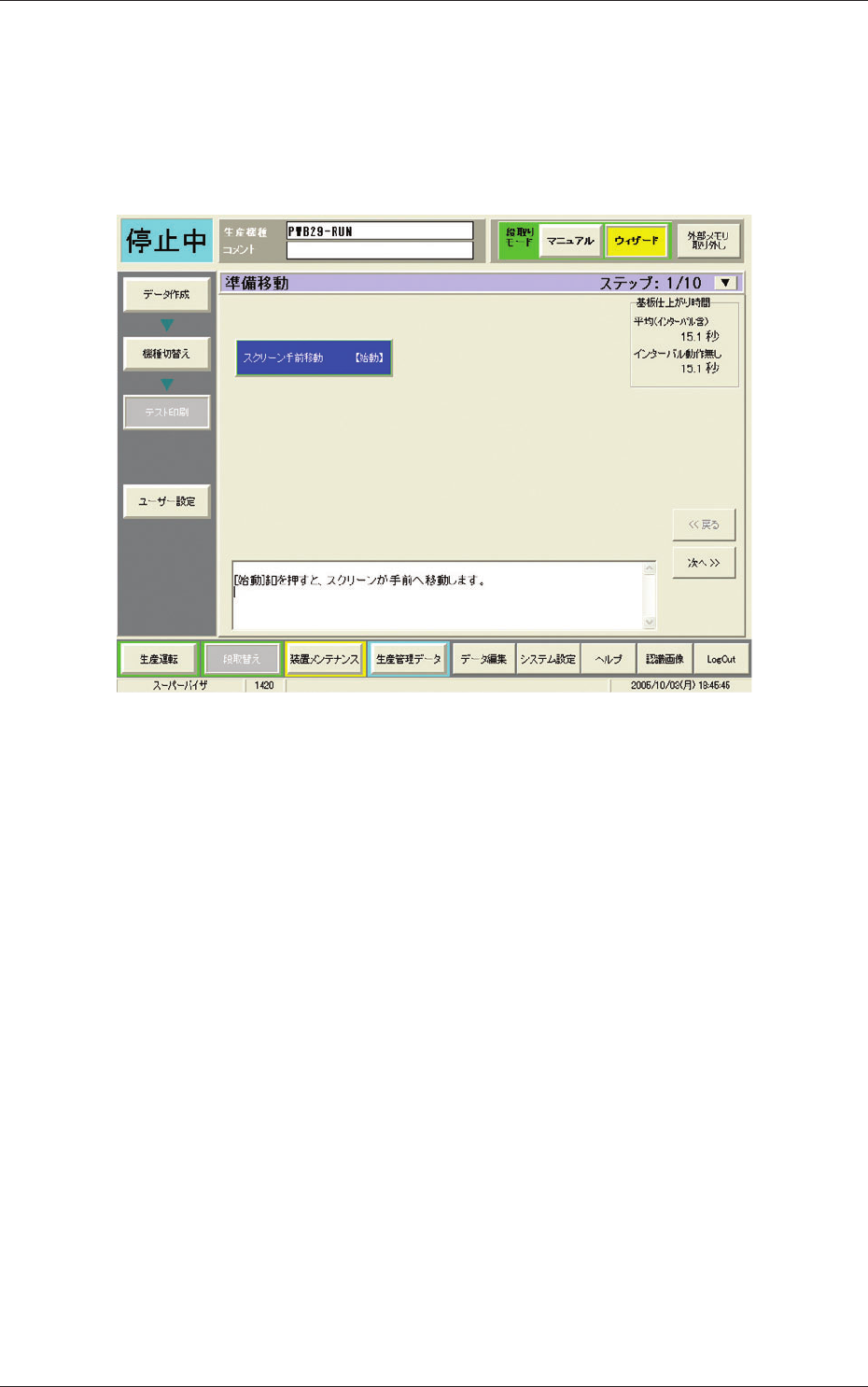

3.3.1 ステップ 1 準備移動
[ スクリーン手前移動 ] を選択し、始動ボタンを押すとスクリーン
が手前に移動します。
軸が停止したことを確認し、段取りキーを段取側にして開閉扉を開
け、スキージ、スクリーンの順に取外します。
Fig. 2E33
0602-001
5-37
Tg1298-ID-OP
3.3 “テスト印刷”サブメニュー

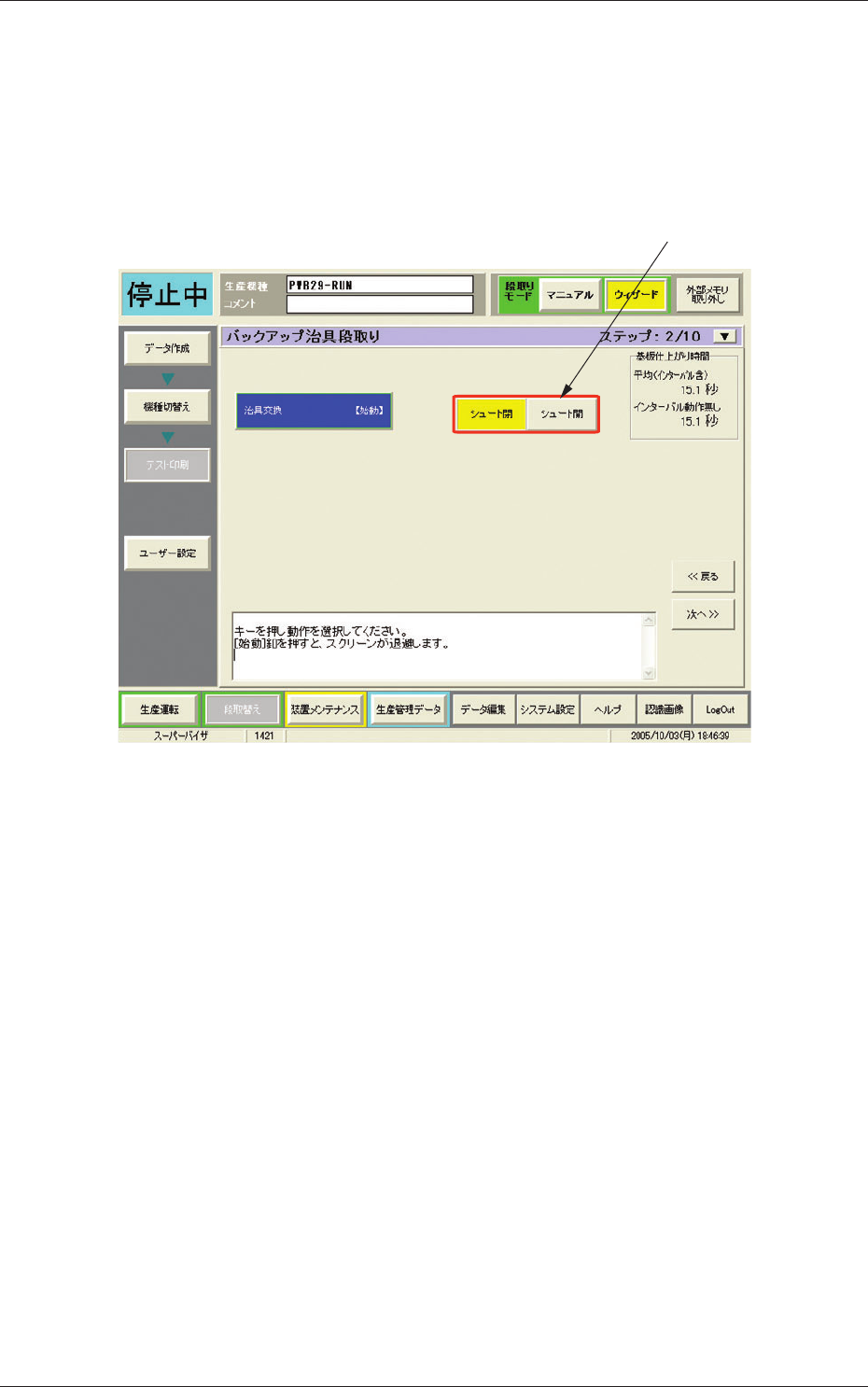

3.3.2 ステップ 2 バックアップ治具段取り
このステップでバックアップ治具 ( ピン ) の交換とコンベア幅の段
取りを行います。
バックアップ治具の交換は、[1] ボタンで以下の 2 種類のモードを選
択したうえで行います。
[1]
Fig. 2E34
[ シュート開 ]
テーブルシュート幅軸が全開の状態で治具の交換を行うモード
です。
[ シュート閉 ]
テーブルシュート幅が、その治具の生産機種の幅の状態で治具
の取外しと装着を行うモードです。
0602
-001
5-38
Tg1298-ID-OP
3.3 “テスト印刷”サブメニュー

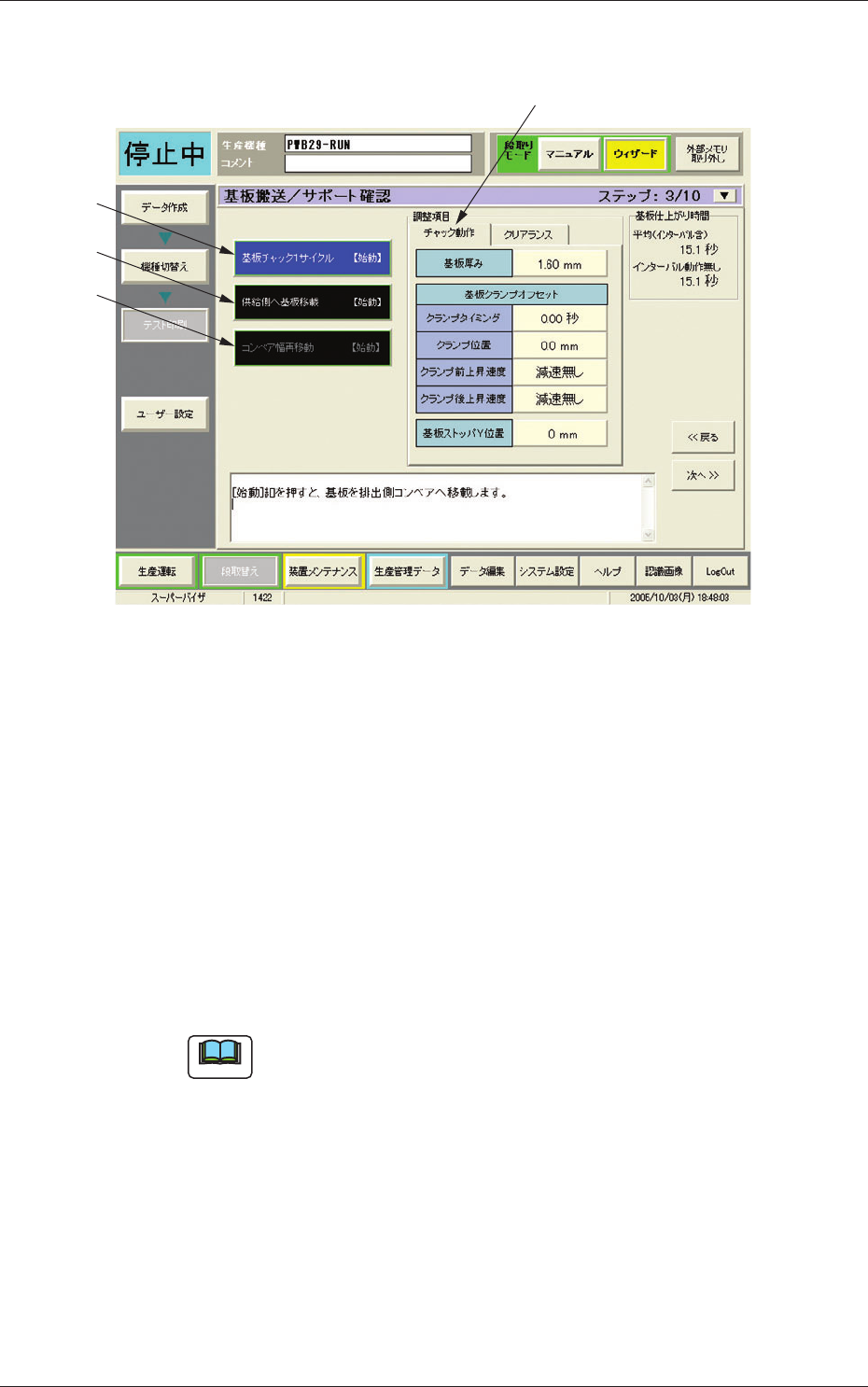

3.3.3 ステップ 3 基板搬送 / サポート確認
[1]
[2]
[3]
[4]
Fig. 2E35
[1] [ 基板チャック 1 サイクル ]
生産基板を供給コンベアに置き実行すると、基板をテーブルヘ
搬送しチャック動作を行います。
[2] [ 供給側へ基板移載 ]
実行すると、基板を供給コンベアヘ移載します。
[3] [ コンベア幅再移動 ]
[4] の調整項目で“クリアランス”タブを選択し、クリアランス
を変更後に実行することで新しいクリアランスに合せてコンベ
ア幅を調整します。
ノート
クリアランスは全ての機種に共通のマシンデータです。
変更にあたっては十分注意してください。
0602-001
