6 - 6 Tg 1298 -ID-OP 0602 - 001 2.3 “入力チェック（モータコントロール） ”タブ 2.3 “入力チェック（モーターコントロール） ”タブ モータコントロールの入力状態が表示されます。 • シートの表示 “装置診断”サブメニュー画面の［入力チェック（モータコントロー ル） ］タブを押すと、以下のタブシートが表示されます。 [1] [2] [3] [4] [5] Fig.2F6 “入力チェック（モータコン…
6-5
Tg1298-ID-OP
0602-001
2.2 “出力チェック (PIO)”タブ
2.2 “出力チェック (PIO)”タブ
各種センサの出力状態や制御系ソフトウェアのバージョン情報が表
示されます。
•
シートの表示
“装置診断”サブメニュー画面の［出力チェック（PIO）
］タブを押
すと、以下のタブシートが表示されます。
[1] [2] [3] [4] [5]

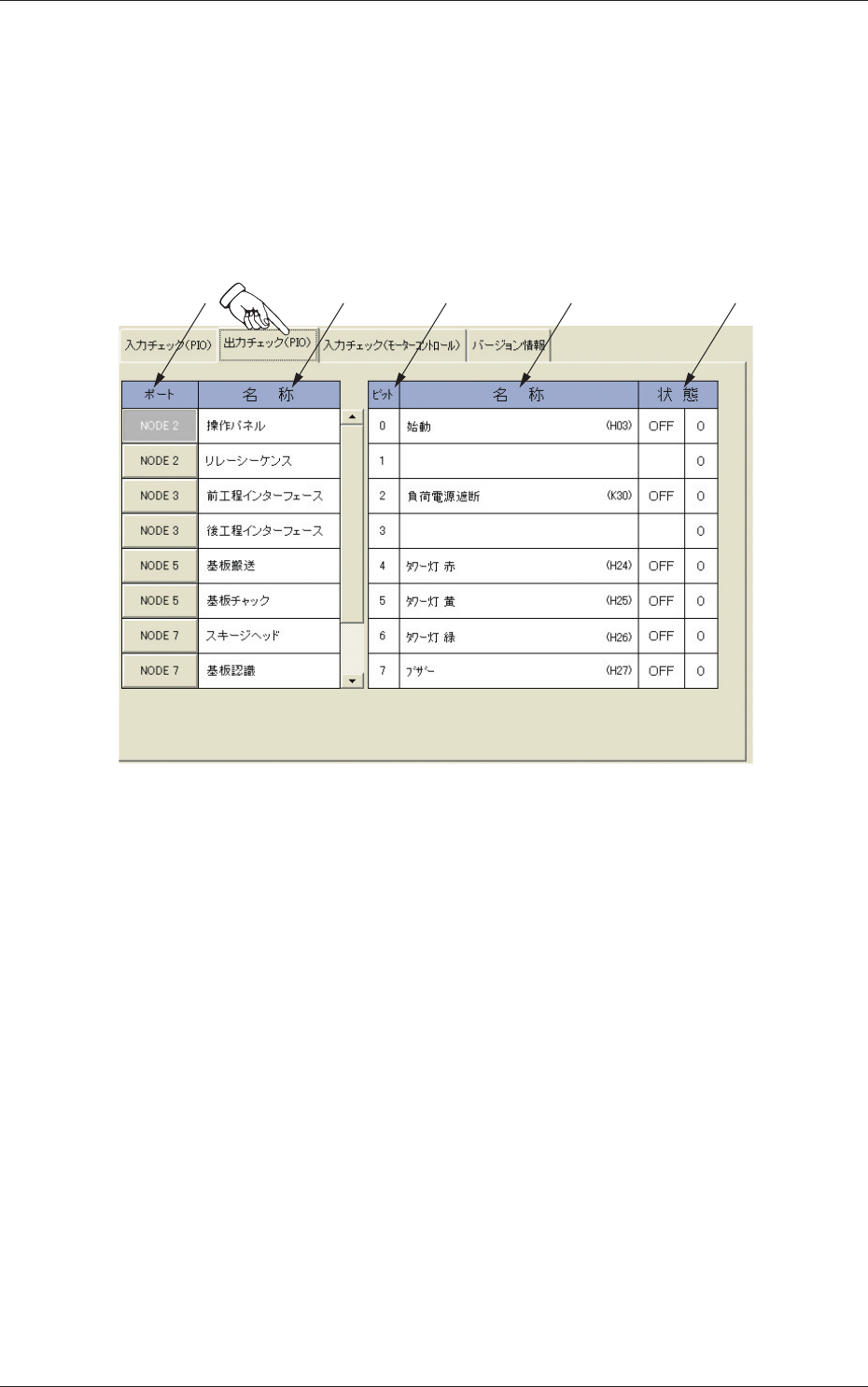

Fig.2F5 “出力チェック（PIO）”タブシート
•
シートの構成
[1]
ポート
ポートのノード番号が表示されます。
[2] 名 称
ポートの名称が表示されます。
[3] ビット
各ポートのビットの番号が表示されます。
[4] 名 称
ビットの名称が表示されます。
[5] 状 態
各ビットの状態と名称が表示されます。
6-6
Tg1298-ID-OP
0602-001
2.3 “入力チェック（モータコントロール）”タブ
2.3 “入力チェック（モーターコントロール）”タブ
モータコントロールの入力状態が表示されます。
•
シートの表示
“装置診断”サブメニュー画面の［入力チェック（モータコントロー
ル）］タブを押すと、以下のタブシートが表示されます。
[1] [2] [3] [4] [5]
Fig.2F6 “入力チェック（モータコントロール）”タブシート
•
シートの構成
[1]
ポート
ポートのノード番号が表示されます。
[2] 名 称
ポートの名称が表示されます。
[3] ビット
各ポートのビットの番号が表示されます。
[4] 名 称
ビットの名称が表示されます。
[5] 状 態
各ビットの状態と名称が表示されます。
6-7
Tg1298-ID-OP
0703-003
2.4 “バージョン情報”タブ
2.4 “バージョン情報”タブ
装置の制御系のソフトウェアのバージョンが表示されます。
•
シートの表示
“装置診断”サブメニュー画面の［バージョン情報］タブを押すと、
以下のタブシートが表示されます。
[1]
Fig.2F7 “バージョン情報”タブシート
•
シートの構成
[1]
バージョン情報
下記のソフトウェアの名称およびそのバージョンが表示されま
す。
“生産運転”ソフト
“データ編集”ソフト
“システム設定”ソフト
“ソフトスイッチ 1”ソフト
“ソフトスイッチ 2”ソフト
