6-6
Tg1298-ID-OP
0602-001
2.3 “入力チェック（モータコントロール）”タブ
2.3 “入力チェック（モーターコントロール）”タブ
モータコントロールの入力状態が表示されます。
•
シートの表示
“装置診断”サブメニュー画面の［入力チェック（モータコントロー
ル）］タブを押すと、以下のタブシートが表示されます。
[1] [2] [3] [4] [5]

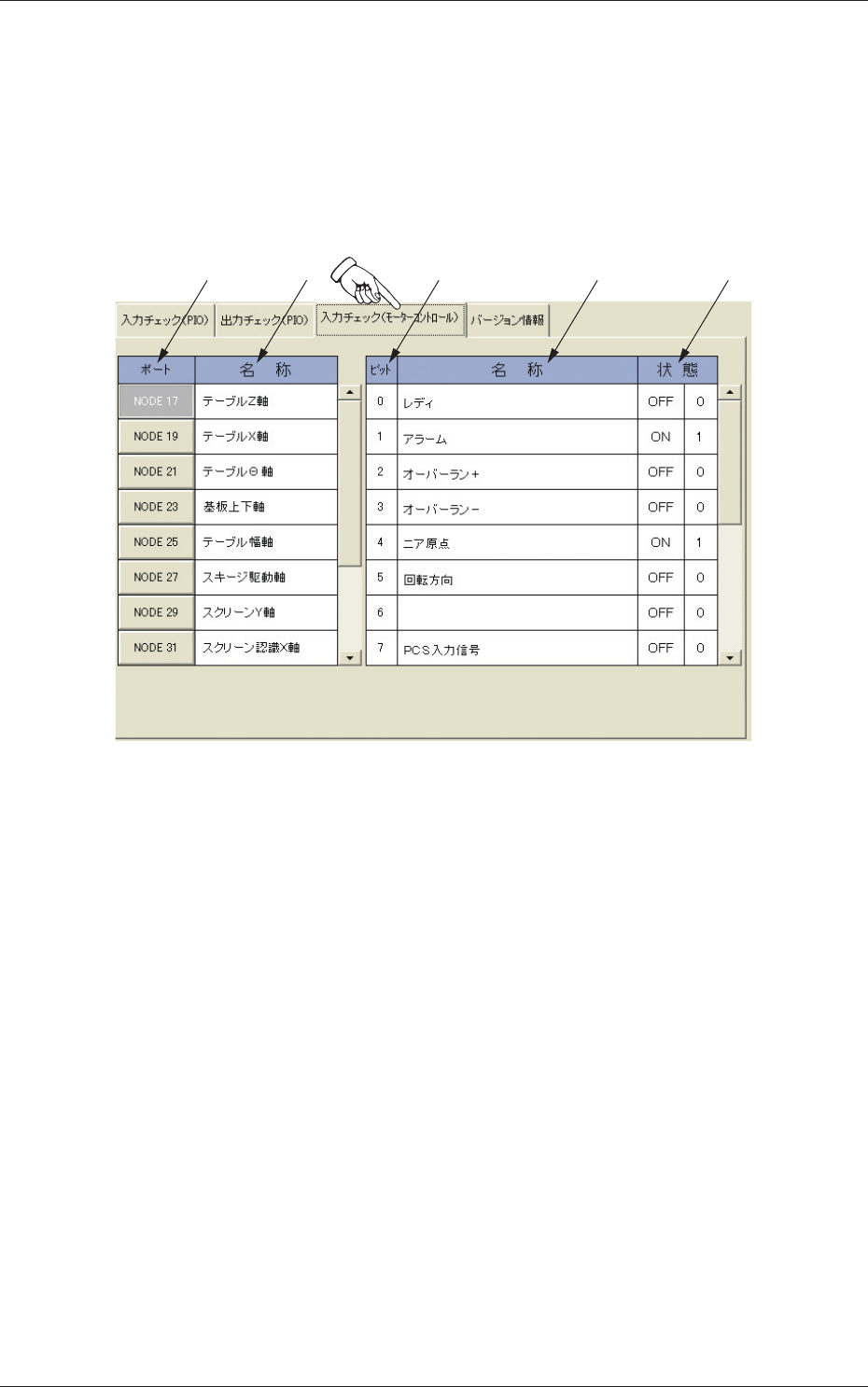

Fig.2F6 “入力チェック（モータコントロール）”タブシート
•
シートの構成
[1]
ポート
ポートのノード番号が表示されます。
[2] 名 称
ポートの名称が表示されます。
[3] ビット
各ポートのビットの番号が表示されます。
[4] 名 称
ビットの名称が表示されます。
[5] 状 態
各ビットの状態と名称が表示されます。
6-7
Tg1298-ID-OP
0703-003
2.4 “バージョン情報”タブ
2.4 “バージョン情報”タブ
装置の制御系のソフトウェアのバージョンが表示されます。
•
シートの表示
“装置診断”サブメニュー画面の［バージョン情報］タブを押すと、
以下のタブシートが表示されます。
[1]

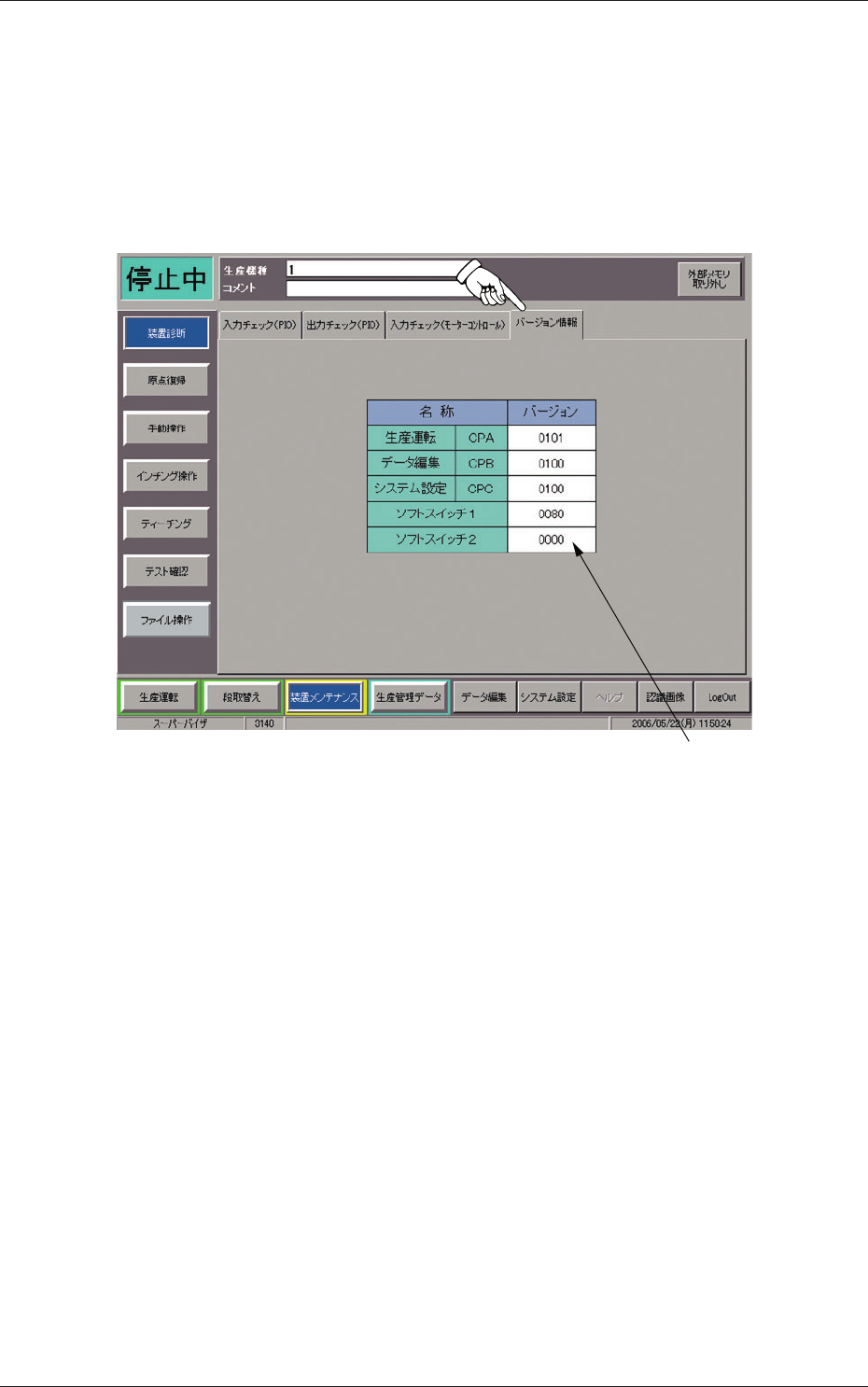

Fig.2F7 “バージョン情報”タブシート
•
シートの構成
[1]
バージョン情報
下記のソフトウェアの名称およびそのバージョンが表示されま
す。
“生産運転”ソフト
“データ編集”ソフト
“システム設定”ソフト
“ソフトスイッチ 1”ソフト
“ソフトスイッチ 2”ソフト
6-8
Tg1298-ID-OP
3. “原点復帰”サブメニュー
各ユニットの原点復帰操作が行えます。
•
画面の表示
装置メンテナンスサブメニューバーの［原点復帰］ボタンを押すと、
以下の画面が表示されます。
[3]
[4]
[1] [2] [1] [2]

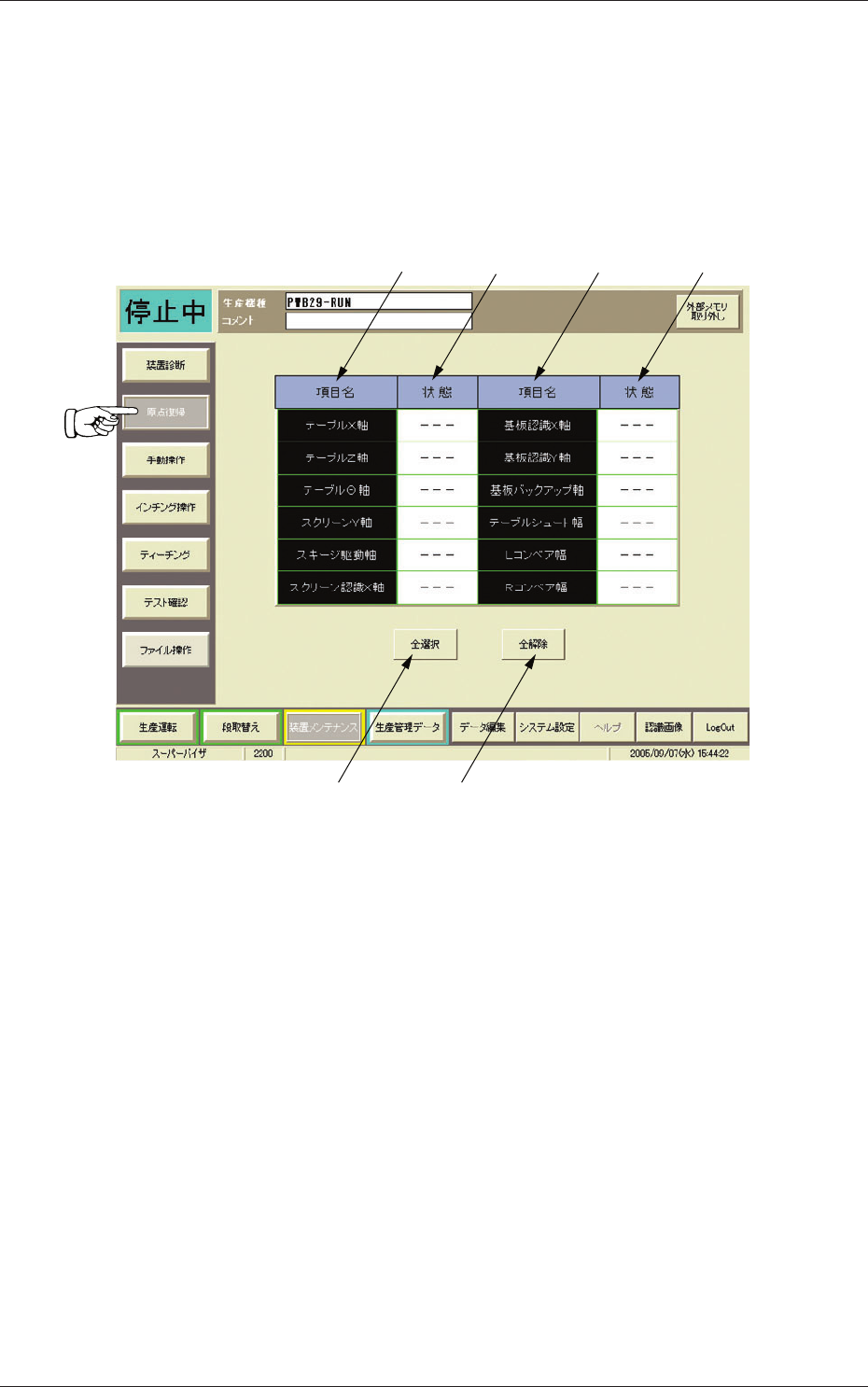

Fig.2F8 “原点復帰”サブメニュー画面
•
画面の構成
[1]
項目名
各ユニットの移動方向軸の名称が表示されます。
名称表示部を押すと背景が青色に変わり、ユニットが選択され
ます。次に、前面操作パネルの［始動］ボタンを押すとそのユニッ
トが原点復帰します。
[2]
状 態
各ユニットの原点位置状態が表示されます。
•
状態表示
原点 ： ユニットが原点に復帰済みで、ユニットが原点
の位置にある状態です。
--- ： ユニットが原点に復帰する動作が未完了の状態
です。
原点復帰 ： ユニ
ットが原点に復帰済みで原点の位置にない
状態です。
3. “原点復帰”サブメニュー
