6-9
Tg1298-ID-OP
[3] ［全選択］ボタン
テーブルシュート幅、L/R コンベア幅を除く全ユニットが選択さ
れます。次に、前面操作パネルの［始動］ボタンを押すと選択
したユニットが原点復帰します。
[4] ［全解除］ボタン
選択した各ユニットの移動方向軸を解除します。
3. “原点復帰”サブメニュー
0602-001
6-10
Tg1298-ID-OP
4. “手動操作”サブメニュー
各ユニットの手動操作を行います。
•
画面の表示
装置メンテナンスサブメニューバーの［手動操作］ボタンを押すと、
以下の画面が表示されます。
[1]

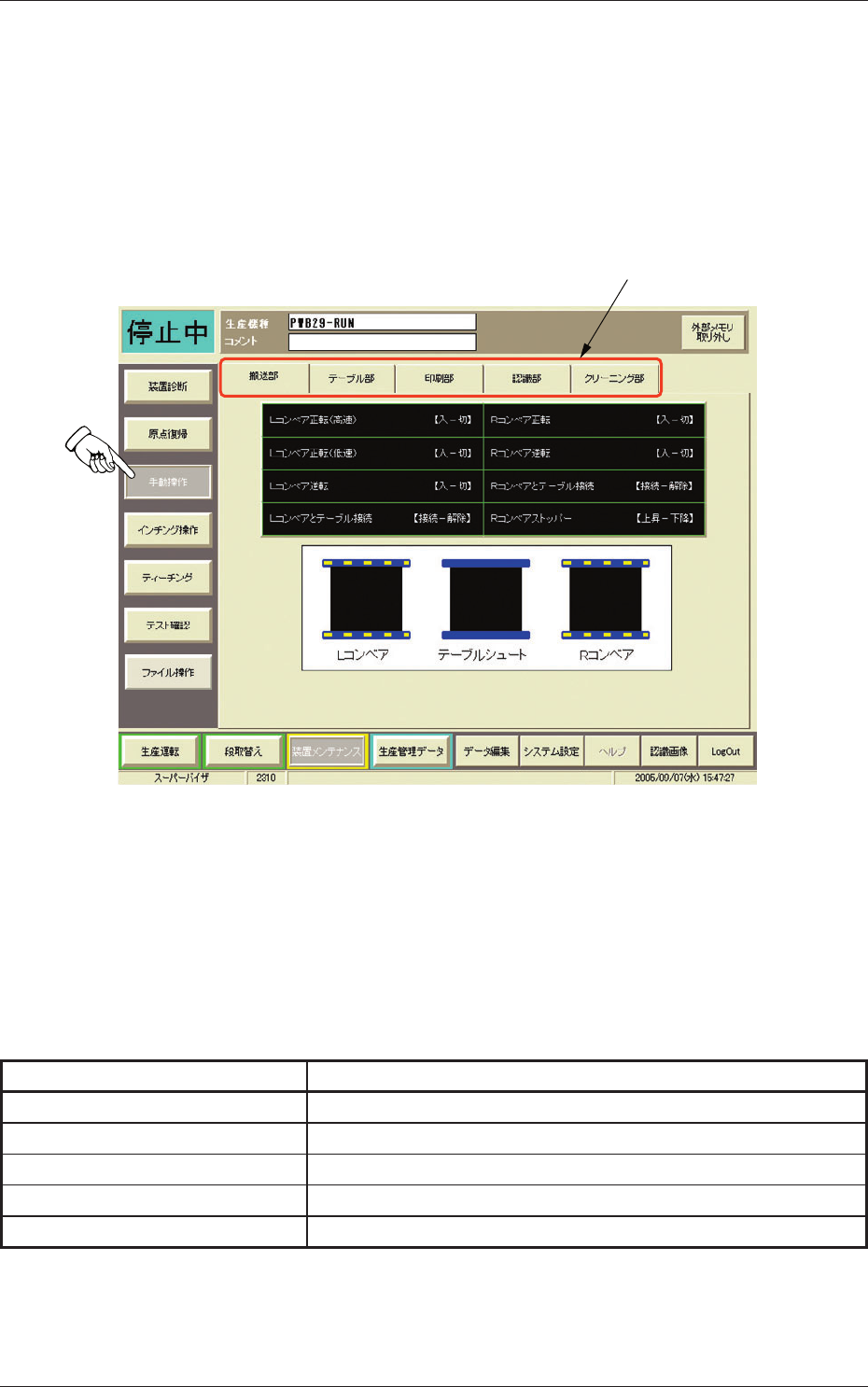

Fig.2F9 “手動操作”サブメニュー画面
•
画面の構成
[1]
タブ
“手動操作”サブメニュー画面は、5 つのタブシートに分かれて
おり、タブを押すと各タブシートが表示されます。
Table 2F2
タ ブ 内 容
搬送部 L コンベアおよび R コンベアの手動操作を行います。
テーブル部 テーブルの
X、Y、
θ
軸ごとの手動操作を行います。
印刷部 印刷部の手動操作を行います。
認識部 認識部の手動操作を行います。
クリーニング部 クリーニング部の手動操作を行います。
4. “手動操作”サブメニュー
0703-002
6-11
Tg1298-ID-OP
4.1 “搬送部”タブ
L コンベアおよび R コンベアの手動操作を行います。
•
シートの表示
“手動操作”サブメニュー画面の［搬送部］タブを押すと、以下のタ
ブシートが表示されます。
[1]
[2]
Fig.2F10 “搬送部”タブシート
•
シートの構成
[1]
動作ユニット選択ボタン
ボタンを押すと背景が青色に変わり動作するユニットが選択さ
れます。
前面操作パネルの［始動］ボタンを押すと、選択したユニット
が始動し、［始動］ボタンを離すと停止 / 復帰します。
［L
コンベア正転（高速）（入 - 切）］ボタン
L コンベアを正転して基板を高速で下流側に搬送します。
［L コンベア正転（低速）（入 - 切）］ボタン
L コンベアを正転して基板を低速で下流側に搬送します。
［L コンベア逆転（入 - 切）］ボタン
L コンベアを逆転して基板を上流側に搬送します。
［L コンベアとテーブル接続（接続 - 解除）］ボタン
テーブルシュートを L
コンベア側に移動させて L
コンベア上の
基板をテーブルシュート上に搬送します。
4.1 “搬送部”タブ
