6-16
Tg1298-ID-OP
4.4 “認識部”タブ
認識部の手動操作を行います。
•
シートの表示
“手動操作”サブメニュー画面の［認識部］タブを押すと、以下のタ
ブシートが表示されます。
[1]
[2]

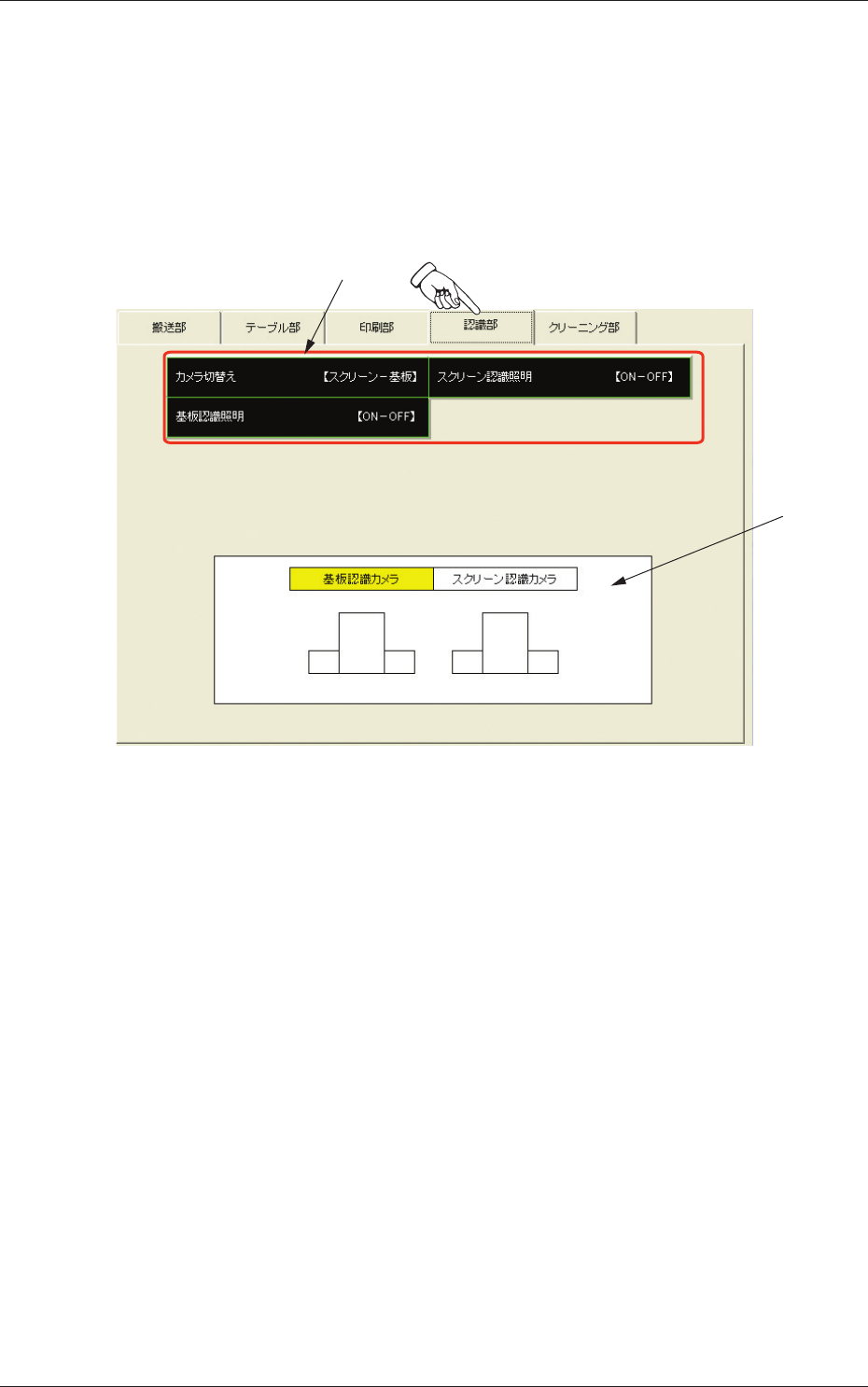

Fig.2F13 “認識部”タブシート
•
シートの構成
[1]
動作ユニット選択ボタン
ボタンを押すと背景が青色に変わり動作するユニットが選択さ
れます。
前面操作パネルの［始動］ボタンを押すと選択したユニットが
始動し、［始動］ボタンを離すと停止 / 復帰します。
［カメラ切替え（スクリーン
- 基板）］ボタン
認識モニタに映る画像をスクリーンを認識するカメラからのも
の、または基板を認識するカメラからのものに切替えます。
［基板認識照明（ON-OFF）］ボタン
基板を認識する照明を ON/OFF
します。
［スクリーン認識照明（ON-OFF）］ボタン
スクリーンを認識する照明を ON/OFF
します。
[2] 動作状況
各ユニットの動作状況が示されます。
4.4 “認識部”タブ
0602-001
6-17
Tg1298-ID-OP
4.5 “クリーニング部”タブ
クリーニング部の手動操作を行います。
•
シートの表示
“手動操作”サブメニュー画面の［クリーニング部］タブを押すと、
以下のタブシートが表示されます。
[1]
[2]

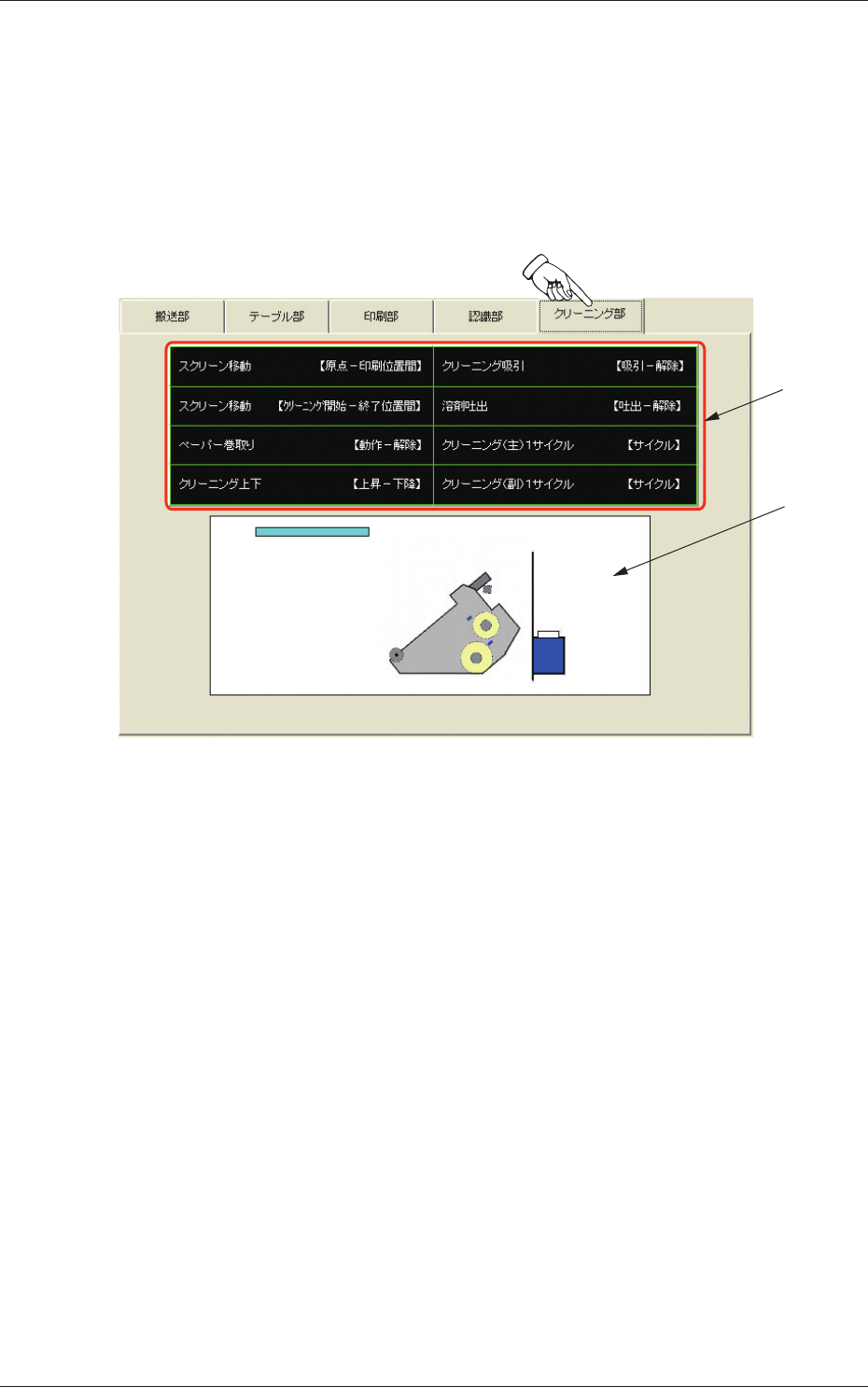

Fig.2F14 “クリーニング部”タブシート
•
シートの構成
[1]
動作ユニット選択ボタン
ボタンを押すと背景が青色に変わり動作するユニットが選択さ
れます。
前面操作パネルの［始動］ボタンを押すと選択したユニットが
始動し、［始動］ボタンを離すと停止 / 復帰します。
［スクリーン移動（原点
- 印刷位置間）］ボタン
スクリーン枠が原点の位置から印刷をする位置の間を移動しま
す。
［スクリーン移動（クリーニング開始－終了位置間）］ボタン
スクリーン枠がクリーニングを開始する位置とクリーニングを
終了する位置の間を移動します。
［ペーパー巻取り（動作 - 解除）
］ボタン
クリーニングペーパーを巻取ります。
［クリーニング上下（上昇 - 下降）］ボタン
クリーニングユニットが上昇、下降します。
4.5 “クリーニング部”タブ
0602-001
6-18
Tg1298-ID-OP
［クリーニング吸引（吸引 - 解除）］ボタン
ソルダペーストをクリーニングペーパー越しに吸引します。
ノート
吸引に必要なブロワユニットは、オプションです。
［溶剤吐出（吐出 - 解除）］ボタン
溶剤を吐出します。
［クリーニング ( 主 ) 1
サイクル（サイクル）］ボタン
クリーニング主の動作を 1 サイクル行います。
［クリーニング ( 副 ) 1
サイクル（サイクル）］ボタン
クリーニング副の動作を 1 サイクル行います。
[2] 動作状況
各ユニットの動作状況が表示されます。
4.5 “クリーニング部”タブ
0602-001
