6 - 25 Tg 1298 -ID-OP 5.3 “テーブル Z 軸”タブ 5.3 “テーブル Z 軸”タブ テーブルの Z 軸のインチング操作を行います。 • シートの表示 “インチング操作” サブメニュー画面の ［テーブル Z 軸］ タブを押すと、 以下のタブシートが表示されます。 [1] Fig.2F19 “テーブル Z 軸”タブシート • シートの構成 [1] 現在位置 ユニットの現在の位置が、移動距離とパルス数で表示されます…
6-24
Tg1298-ID-OP
5.2 “テーブル X 軸”タブ
5.2 “テーブル X 軸”タブ
テーブルの X 軸のインチング操作を行います。
•
シートの表示
“インチング操作”サブメニュー画面の［テーブル X
軸］タブを押すと、
以下のタブシートが表示されます。
[1]

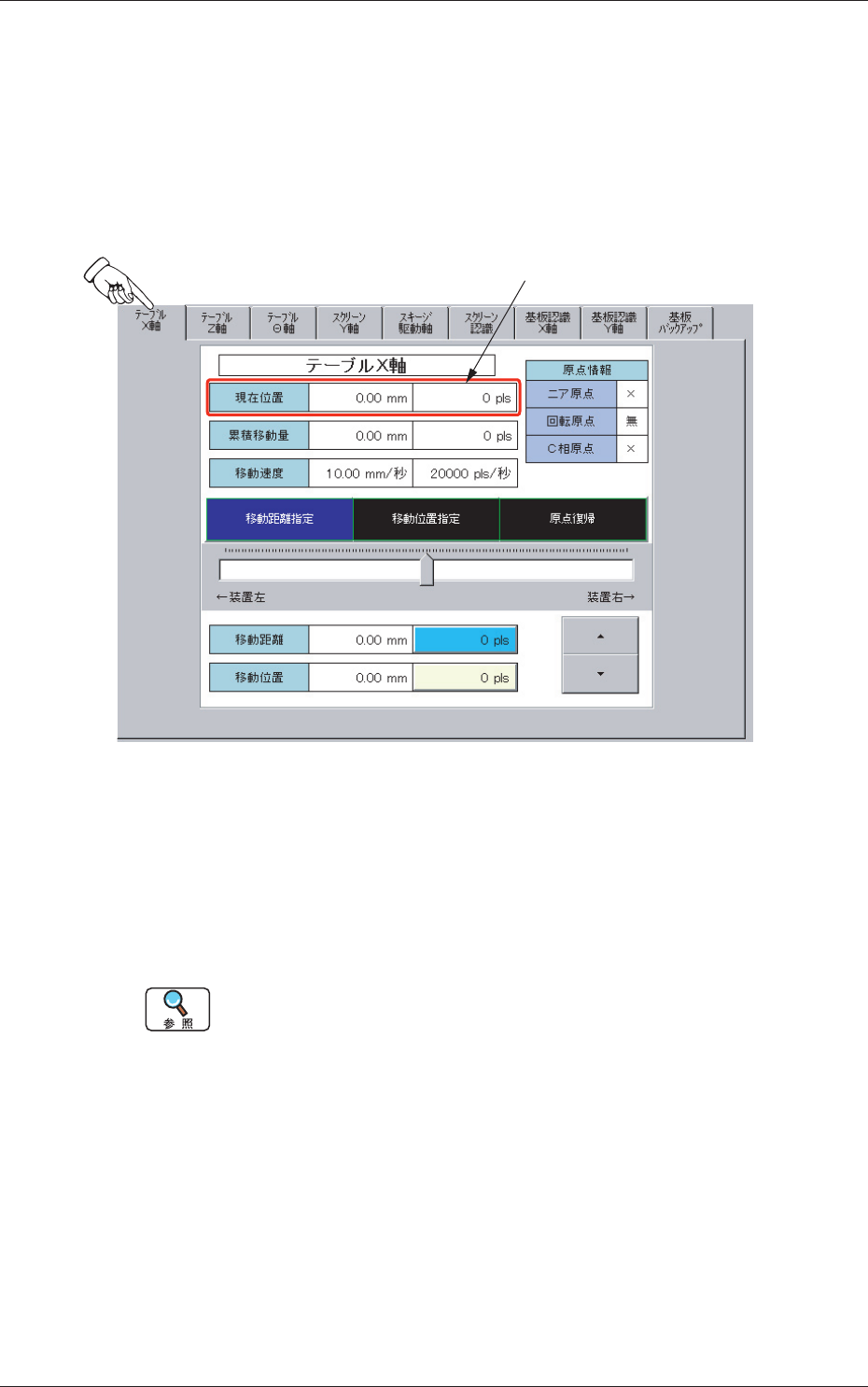

Fig.2F18 “テーブル X 軸”タブシート
•
シートの構成
[1]
現在位置
ユニットの現在の位置が、移動距離とパルス数で表示されます。
“テーブル X 軸”の 1
パルスは、0.01 mm に相当します。
インチングの操作手順については“5.1 インチングの基本操作方法”
を参照してください。
0703-002
6-25
Tg1298-ID-OP
5.3 “テーブル Z 軸”タブ
5.3 “テーブル Z 軸”タブ
テーブルの Z 軸のインチング操作を行います。
•
シートの表示
“インチング操作”サブメニュー画面の［テーブル Z
軸］タブを押すと、
以下のタブシートが表示されます。
[1]

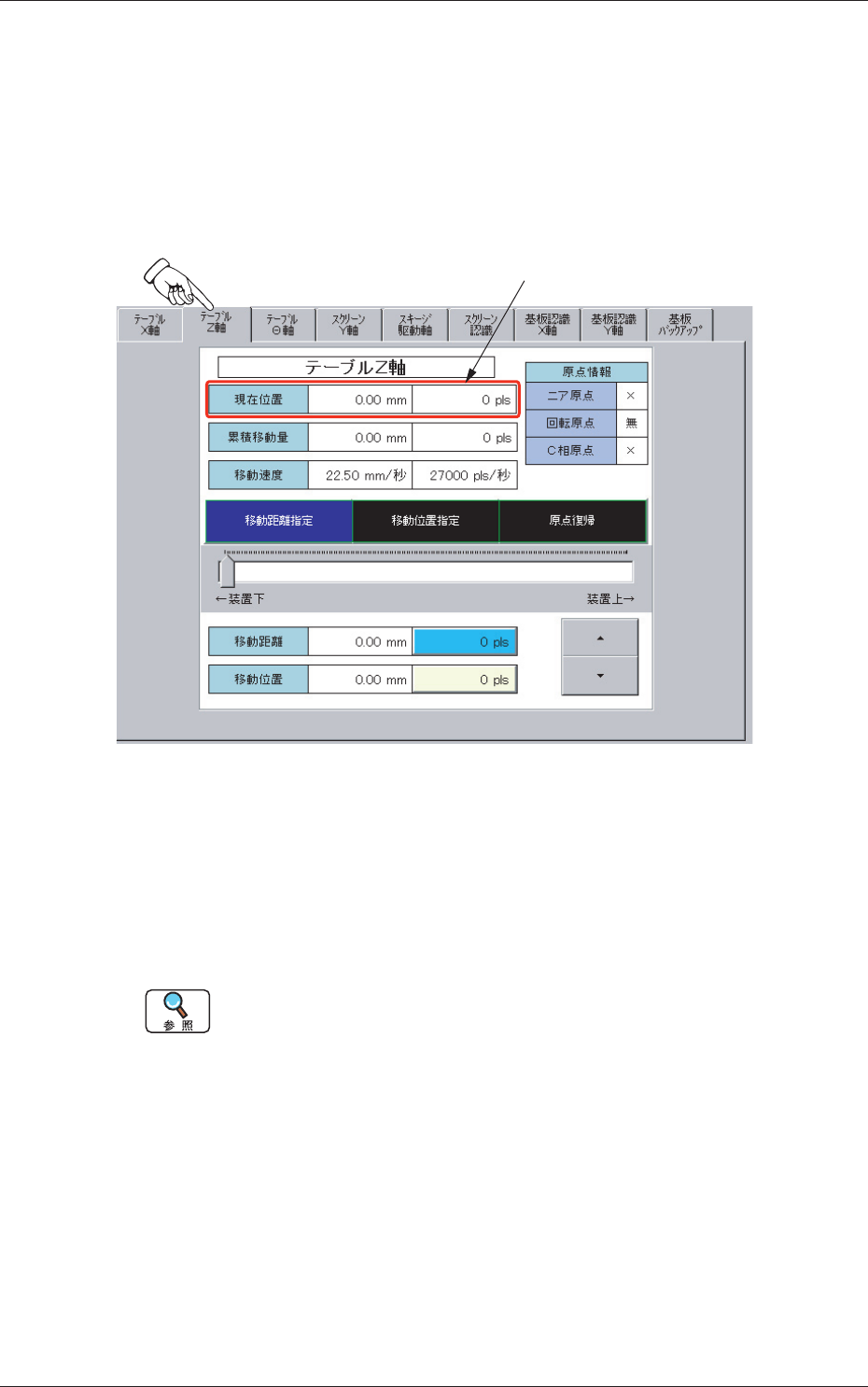

Fig.2F19 “テーブル Z 軸”タブシート
•
シートの構成
[1]
現在位置
ユニットの現在の位置が、移動距離とパルス数で表示されます。
“テーブル Z 軸”の 1
パルスは、0.0065 mm に相当します。
インチングの操作手順については“5.1 インチングの基本操作方法”
を参照してください。
0703-002
6-26
Tg1298-ID-OP
5.4 “テーブルθ軸”タブ
5.4 “テーブル
θ
軸”タブ
テーブルのθ軸のインチング操作を行います。
•
シートの表示
“インチング操作”サブメニュー画面の［テーブル
θ
軸］タブを押すと、
以下のタブシートが表示されます。
[1]
Fig.2F20 “テーブル
θ
軸”タブシート
•
シートの構成
[1]
現在位置
ユニットの現在の位置が、移動距離とパルス数で表示されます。
“テーブル
θ
軸”の
1 パルスは、0.007 mm に相当します。
インチングの操作手順については“5.1 インチングの基本操作方法”
を参照してください。
0703-002
