6-26
Tg1298-ID-OP
5.4 “テーブルθ軸”タブ
5.4 “テーブル
θ
軸”タブ
テーブルのθ軸のインチング操作を行います。
•
シートの表示
“インチング操作”サブメニュー画面の［テーブル
θ
軸］タブを押すと、
以下のタブシートが表示されます。
[1]

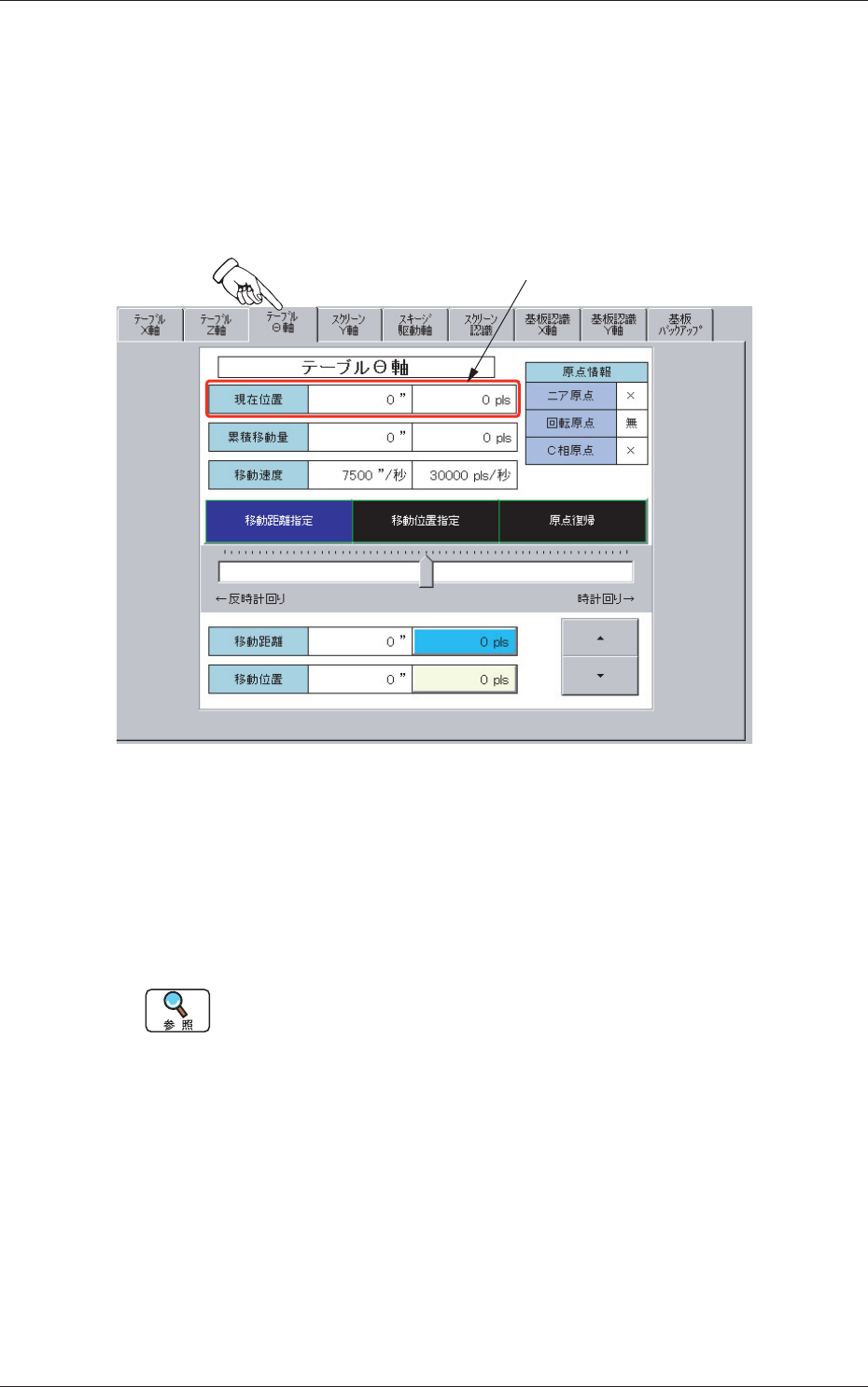

Fig.2F20 “テーブル
θ
軸”タブシート
•
シートの構成
[1]
現在位置
ユニットの現在の位置が、移動距離とパルス数で表示されます。
“テーブル
θ
軸”の
1 パルスは、0.007 mm に相当します。
インチングの操作手順については“5.1 インチングの基本操作方法”
を参照してください。
0703-002
6-27
Tg1298-ID-OP
5.5 “スクリーン Y 軸”タブ
5.5 “スクリーン Y 軸”タブ
スクリーンの Y 軸のインチング操作を行います。
•
シートの表示
“インチング操作”サブメニュー画面の［スクリーン Y 軸］タブを押
すと、以下のタブシートが表示されます。
[1]

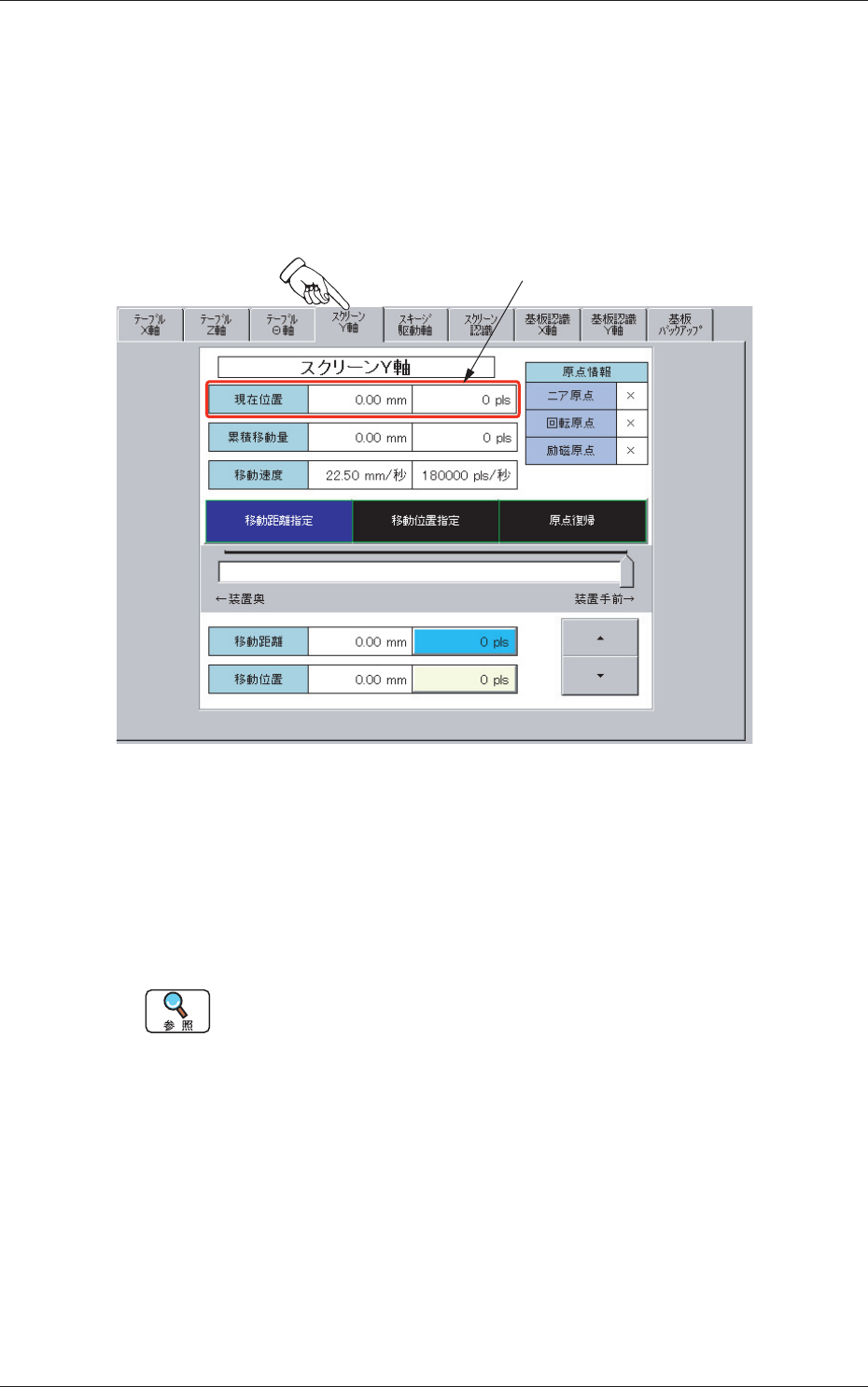

Fig.2F21 “スクリーン Y 軸”タブシート
•
シートの構成
[1]
現在位置
ユニットの現在の位置が、移動距離とパルス数で表示されます。
“スクリーン Y 軸”の 1
パルスは、0.005 mm に相当します。
インチングの操作手順については“5.1 インチングの基本操作方法”
を参照してください。
0703-002
6-28
Tg1298-ID-OP
5.6 “スキージ駆動軸”タブ
5.6 “スキージ駆動軸”タブ
スキージ駆動軸のインチング操作を行います。
•
シートの表示
“インチング操作”サブメニュー画面の［スキージ駆動軸］タブを押
すと、以下のタブシートが表示されます。
[1]
Fig.2F22 “スキージ駆動軸”タブシート
•
シートの構成
[1]
現在位置
ユニットの現在の位置が、移動距離とパルス数で表示されます。
“スキージ駆動軸”の 1 パルスは、0.01 mm に相当します。
インチングの操作手順については“5.1 インチングの基本操作方法”
を参照してください。
0703-002
