6-33
Tg1298-ID-OP
6. “ティーチング” サブメニュー
各ユニットのティーチング操作を行います。
•

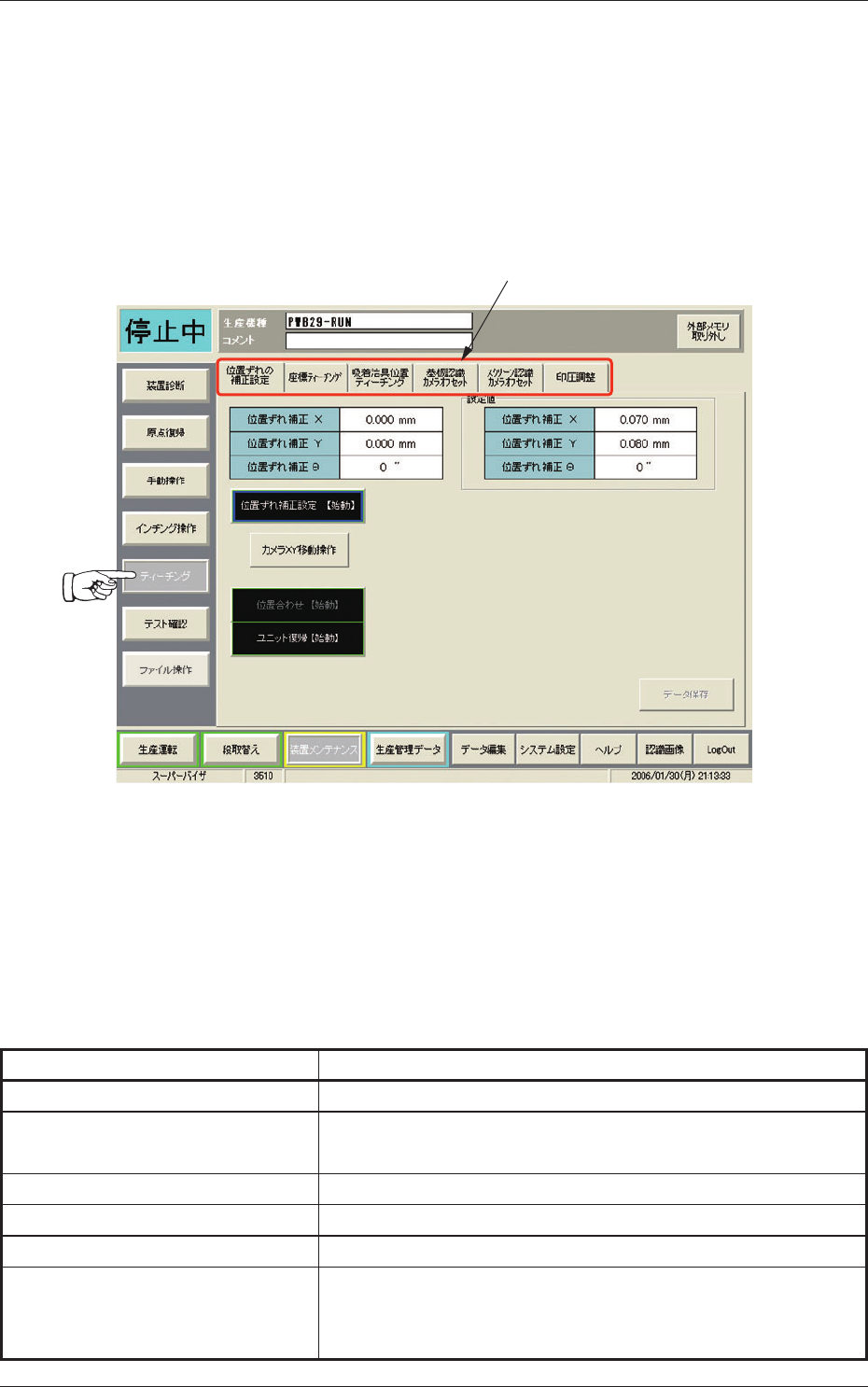

画面の表示
装置メンテナンスサブメニューバーの［ティーチング］ボタンを押
すと、以下の画面が表示されます。
[1]
Fig.2F27
•
画面の構成
[1]
タブ
“ティーチング”サブメニュー画面は、6 つのタブシートに分か
れており、タブを押すと各タブシートが表示されます。
Table 2F5
タ ブ 内 容
位置ずれの補正設定 基板とスクリーンの位置ずれの補正を行います。
座標ティーチング 基板またはスクリーンの認識マークの座標のティーチン
グを行います。
吸着治具位置ティーチング 吸着治具位置のティーチングを行います。
基板認識カメラオフセット 基板認識カメラオフセットの設定を行います。
スクリーン認識カメラオフセット
スクリーン認識カメラオフセットの設定を行います。
印圧調整
前後のスキージの印圧を正確に出力するための印圧補正
データを、実際に台ばかりを使用して計測することによ
り設定を行います。
6. “ティーチング”サブメニュー
0703-002
6-34
Tg1298-ID-OP
6.1 “位置ずれの補正設定”タブ
テーブル（基板）をスクリーン下部に移動させ、スクリーン認識カ
メラを用いて目合せにより基板とスクリーンの位置ずれの補正を行
います。
また、カメラを用いず目合わせによっても、基板とスクリーンの位
置ずれの補正が可能です。
ノート
(a) 位置ずれ補正により設定されたデータは、［データ保存］ボタ
ン操作により“データ編集”、“印刷データ”の“印刷ずれ補正
データ”に反映されます。
なお、ここで求めたデータは、スキージ移動方向別の前進、後
進とも同一のデータが入ります。
(b) このデータは、工場出荷時はゼロ (0) で設定されています。
•
シートの表示
“ティーチング”サブメニュー画面の［位置ずれの補正設定］タブを
押すと、以下のタブシートが表示されます。
[1]
[2]
[6]
[3]
[4]
[5]
Fig.2F28
•
シートの構成
[1]
位置ずれ補正 X, Y,
θ
,
位置合せ設定時のずれ量が自動的に入力されます。
[2] 設定値
［データ保存］ボタンを押すと、設定値が入力されます。
6.1 “位置ずれの補正設定”タブ
0602-001
6-35
Tg1298-ID-OP
[3] ［位置ずれ補正設定 （始動）］ボタン
位置ずれ補正を行います。
[4] ［カメラ XY 移動操作］ボタン
［カメラ XY 移動操作］ボタンを押すと、“スクリーン認識カメラ
移動操作”画面が表示されます。
[5]
［位置合わせ （始動）］ボタン
スクリーンと基板の位置合わせを行います。
[6] ［ユニット復帰 （始動）］ボタン
各ユニットの原点復帰を行います。
6.1.1 位置ずれの補正設定手順
(1) ダミー基板投入位置に基板をセットしてください。
(2) ［位置ずれ補正設定 ( 始動 )］ボタンを押して、前面操作パネル
の［始動］ボタンを押すと、“位置ずれの補正設定”を開始します。
ダミー基板投入位置にセットした基板を取り込んで基板位置決
め後、テーブルをスクリーンの下に移動し、スクリーン認識カ
メラを使用して目合せが行える状態にします。
(3) ［カメラ XY 移動操作］ボタンを押すと、スクリーン認識カメラ
の移動操作画面に切替ります。
この画面で、認識カメラを認識マーク（フットパターンなど）
の位置合せ位置へ移動します。
詳細は、“6.1.2 カメラ XY 移動操作”を参照してください。
(4) ［位置合わせ］ボタンを押すと、スクリーンとテーブルの位置合
せ画面に切替ります。
詳細は、“6.1.3 位置合わせ操作”を参照してください。
(5) 上記の操作が終了した後に、［ユニット復帰動作実行（移動）］
ボタンを押して、前面操作パネルの［始動］ボタンを押すと、
各部が原点位置に復帰します。
