6-36
Tg1298-ID-OP
6.1.2 カメラ XY 移動操作
“位置ずれの補正設定”画面で［カメラ XY 移動操作］ボタンを押すと、
以下の画面が表示されます。
Fig.2F29
認識マーク（またはパターン）へカメラを移動させるには、次の 2
通りの操作方法があります。
•
目合わせ移動
(1) ［目合わせ（始動）］ボタンを選びます。
(2) 方向指定および速度指定のボタンを選びます。
(3)
前面操作パネルの［始動］ボタンを押すと、カメラが指定方向に、
指定速度で移動します。
［始動］ボタンを押している間、カメラの移動は継続します。
(4)
認識マーク（またはパターン）への移動が終了したら［閉じる］
ボタンを押して、前画面 (Fig.2F28) に戻ります。
Fig.2F30
6.1 “位置ずれの補正設定”タブ
0602-001
6-37
Tg1298-ID-OP
•
指定位置移動
(1) [ 指定位置移動 ( 始動
) ] ボタンを押すと、以下の画面が表示
されます。
(2) 認識カメラ移動位置指定 (X 方向、Y 方向
) のボタンを選択し、
テンキーで入力します。
(3) 前面操作パネルの [ 始動 ] ボタンを押すと、テーブル
XY が指
定位置の認識マーク（フットパターンなど）に移動します。
Fig.2F31
(4) 上記操作が終了したら［閉じる］ボタンを押してください。
前画面（Fig.2F28）に戻ります。
6.1 “位置ずれの補正設定”タブ
0602-001
6-38
Tg1298-ID-OP
6.1.3 位置合わせ操作

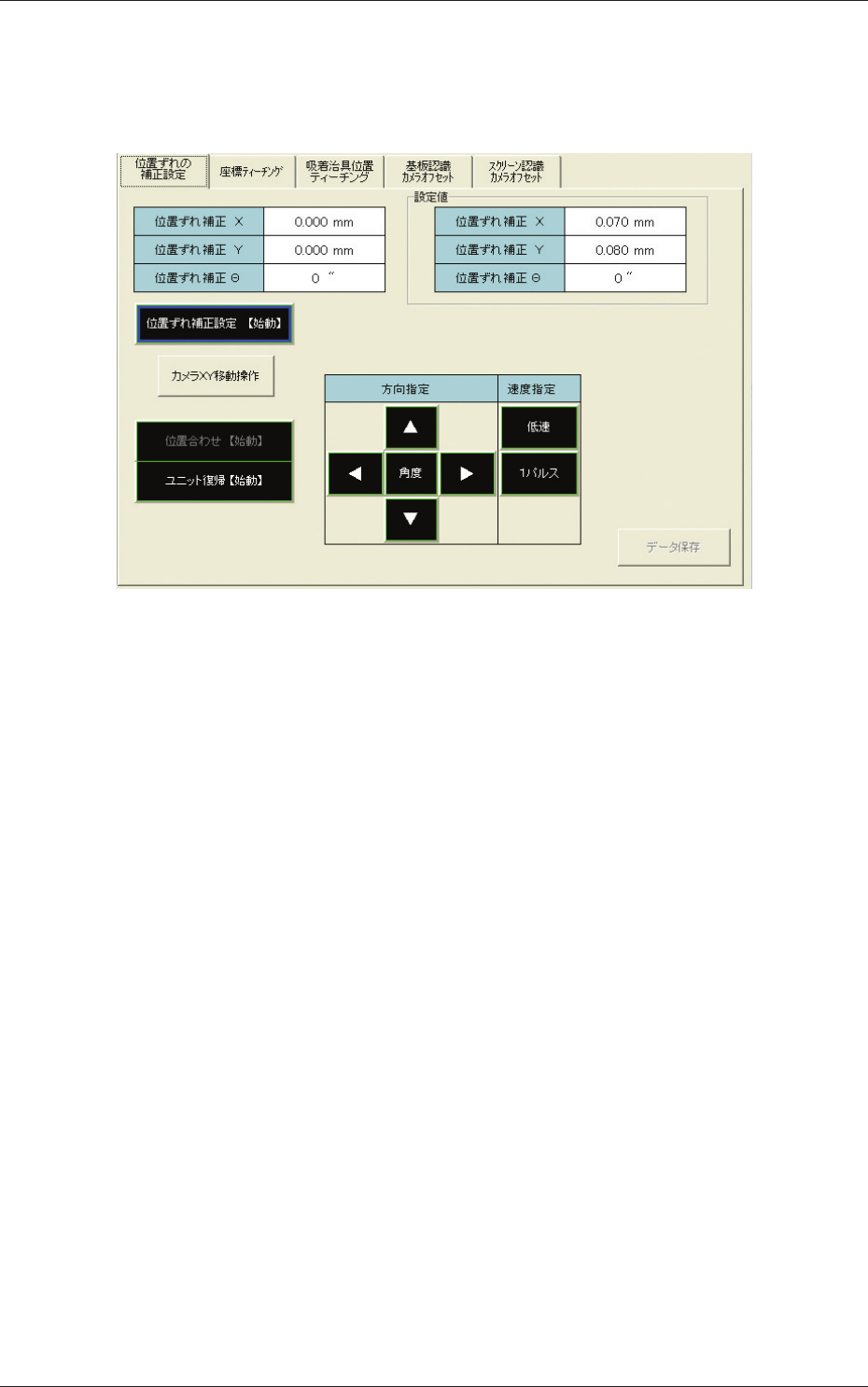

Fig.2F28“位置ずれの補正設定”画面で［位置合わせ］ボタンを押
すと以下の画面が表示されます。
Fig.2F32
•
操作手順
(1)
テーブルを X 方向またはスクリーンを
Y 方向に移動する場合は、
移動方向、移動速度を指定してください。
(2) テーブルを
θ
（角度）方向に移動する場合は、［角度］ボタンを
押してから移動方向、移動速度を指定してください。
(3) 前面操作パネルの［始動］ボタンを押すと、テーブルまたはス
クリーンが移動します。
(4) 目合せないしはスクリーン認識カメラで基板とスクリーンの位
置合せを行ってください。
位置ずれ補正設定の保存
“位置ずれ補正設定”タブ画面の
［データ保存］ボタンを押すと、
ティー
チングしたデータが生産機種データの印刷データ内の“印刷ずれ補
正データ”にフィードバックされます。
ユニット復帰動作
Fig.2F32 の画面で［ユニット復帰（始動）］ボタンを選択して、前面
操作パネルの［始動］
ボタンを押してください。元の状態に戻します。
6.1 “位置ずれの補正設定”タブ
0602-001
