6-49
Tg1298-ID-OP
6.3 “吸着治具位置ティーチング”タブ

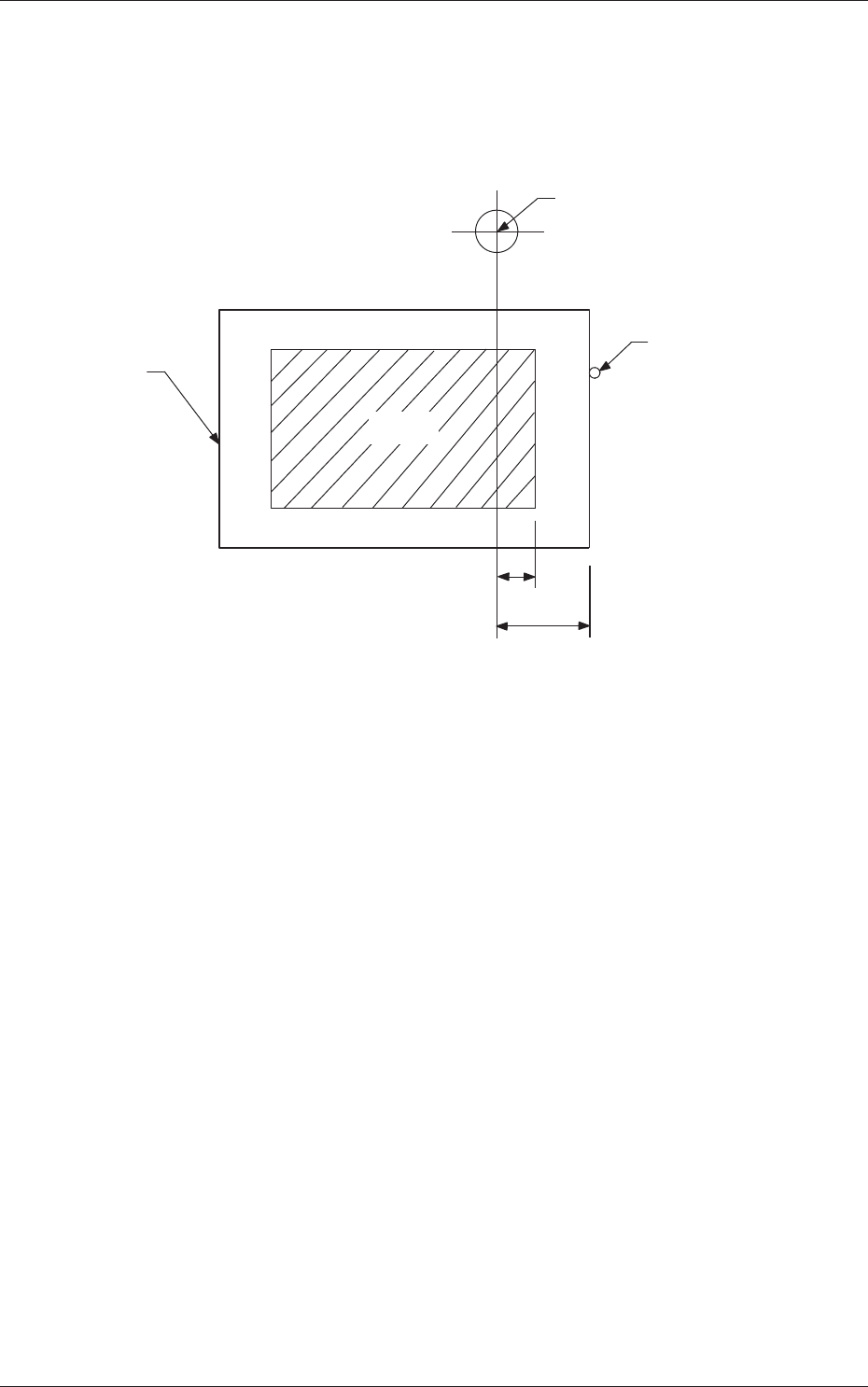

6.3.2 治具位置オフセット補正の機能
テーブル XY 上の治具位置オフセットを持つことと、そのオフセット
をティーチング可能にすることで基板と治具の位置関係（基板位置
決め時）を容易に合わせることができます。（ただし、X 方向のみです。）
基 板
治 具
カメラ中心
基板ストッパ
Ｌ1
Ｌ2
Fig.2F41
•
ティーチングは、吸着治具の X 方向両端の位置を読み取り、吸着治
具と基板の X 方向の中心が重なるように吸着治具位置オフセットを
設定します。
0602-001
6-50
Tg1298-ID-OP
6.4 “基板認識カメラオフセット” タブ
注意
このデータは、工場出荷時に調整、設定されていますので
むやみに変更しないでください
•

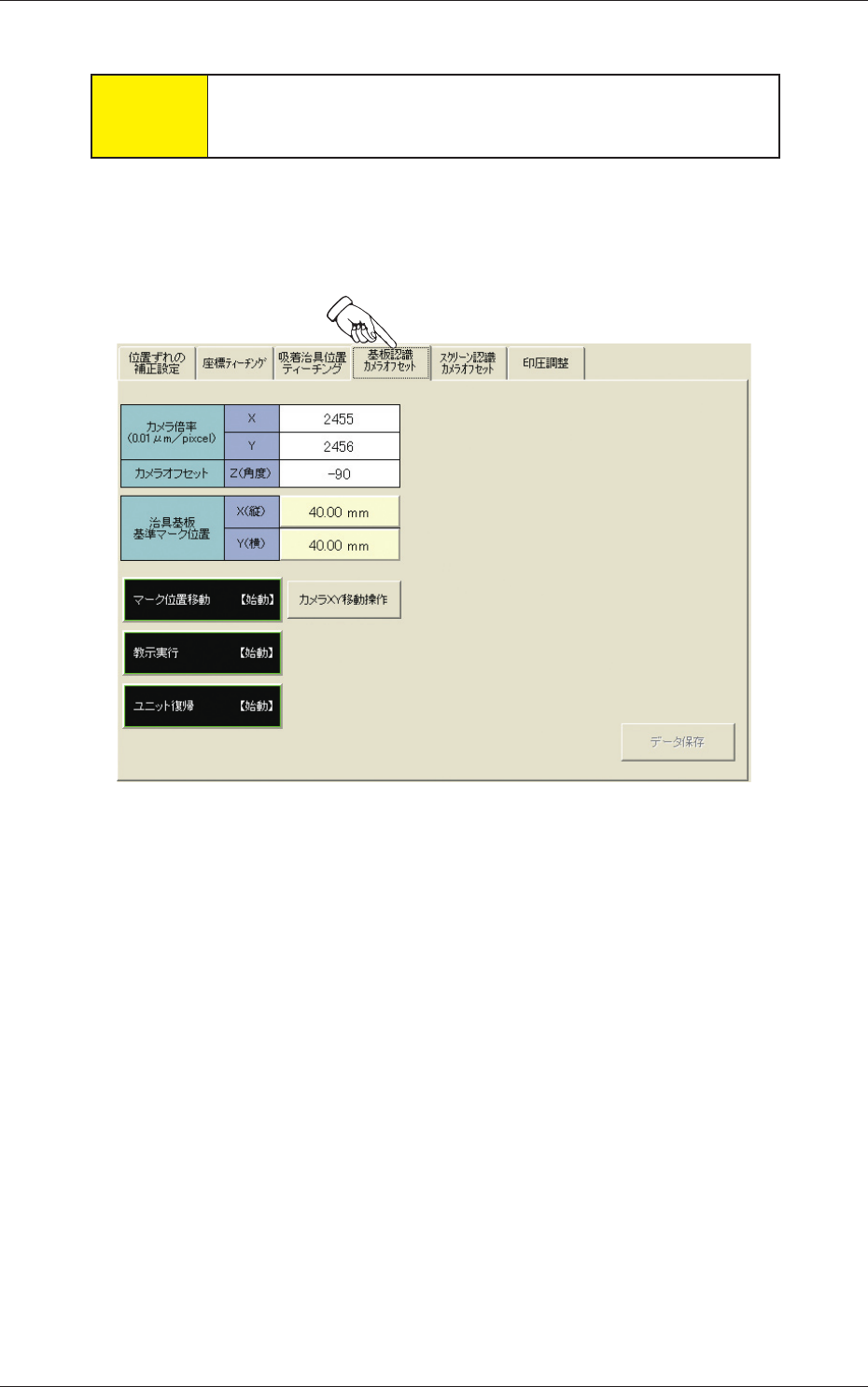

シートの表示
“ティーチング”サブメニュー画面の［基板認識カメラオフセット］
タブを押すと以下のタブシートが表示されます。
Fig.2F43
6.4.1 基板認識カメラオフセット教示手順
(1) 治具基板（JG-0044）にあわせて基板サイズを設定したパターン
プログラムを作成し、作成したパターンプログラムの機種名に
機種切替えをしてください。
(2) “段取替え”メニュー画面
→
“個別段取替え”サブメニューを選
択しバックアップピンをセットしてください。
(3) Fig.2F43 の“治具基板基準マーク位置”の X､Y
へ治具基板の
(JG-0044) マークアドレスに記載されている値をテンキーで入力
してください。
6.4 “基板認識カメラオフセット”タブ
0607-002
6-51
Tg1298-ID-OP
(4) ［マーク位置移動］ボタンを選択して、前面操作パネルの［始動］
ボタンを押してください。
マークの位置へ基板認識カメラが移動します。
“カメラモニタ”画面上に基板認識マークが映しだされます。
マーク位置移動後、基板認識マークとクロスラインの中心が一
致していないときは、［カメラ XY 移動操作］ボタンを選択して、
前面操作パネルの［始動］ボタンを押してください。
カメラ XY 移動操作画面で基板認識マークが下図のようにクロス
ラインの中心にくるように目合わせ操作をしてください。
クロスライン
目合わせ動作
認識マーク
クロスライン
Fig.2F44
カメラ XY 移動操作については、“6 章 6.1.2 カメラ XY 移動操作”
を参照してください。
(5) ［教示実行（始動）］ボタンを選択し、前面操作パネルの［始動］
ボタンを押します。
自動で教示を実行し、カメラオフセットおよびカメラ倍率を設
定します。
(6) ［ユニット復帰（始動）］ボタンを選択し、前面操作パネルの［始
動］ボタンを押してください。
カメラが待避位置に移動し、基板を排出します。
6.4 “基板認識カメラオフセット”タブ
0602-001
