6-61
Tg1298-ID-OP
(2) マークサイズ D1、D2
選択する［データ］ボタンを押して、テンキーでデータを入力し、
［設定］ボタンを押してください。
必要に応じて［AC］ボタンを押して、データをクリアしてくだ
さい。
(3) 認識領域
［データ］ボタンを押して、テンキーでデータを入力し、［設定］
ボタンを押してください。
必要に応じて［AC］ボタンを押して、データをクリアしてくだ
さい。
(4) 照明
[ データ ] ボタンを押してください。
“通常”、“リンク”、“両点灯”の順に切替ります。
(5) 明暗極性
［データ］ボタンを押してください。
“明”と“暗”に交互に切替ります。
(6) 形状判定レベル
［データ］ボタンを押してください。
“高”、“中”、
“低”の順に切替ります。
(7) 認識方式
[ データ ] ボタンを押してください。
“マーク”、“モデル”、“モデル + マーク”の順に切替ります。
(8) ゲイン、レベル
［データ］ボタンを 2 回押してください。
［AC］ボタンを押してデータをクリアしてください。
テンキーでデータを入力し、［設定］ボタンを押します。
または、［▲］、［▼］ボタンを押してデータを 1 ずつ増減できます。
各データ項目の説明については、“第 3 巻 データ 2 章 2.7”
を参照してください。
7.1 “基板認識テスト”タブ
0602-001
6-62
Tg1298-ID-OP
7.1.3 カメラ移動操作
［カメラ XY 移動操作］ボタンを選びます。
以下の基板認識カメラ XY 移動操作画面が表示されます。

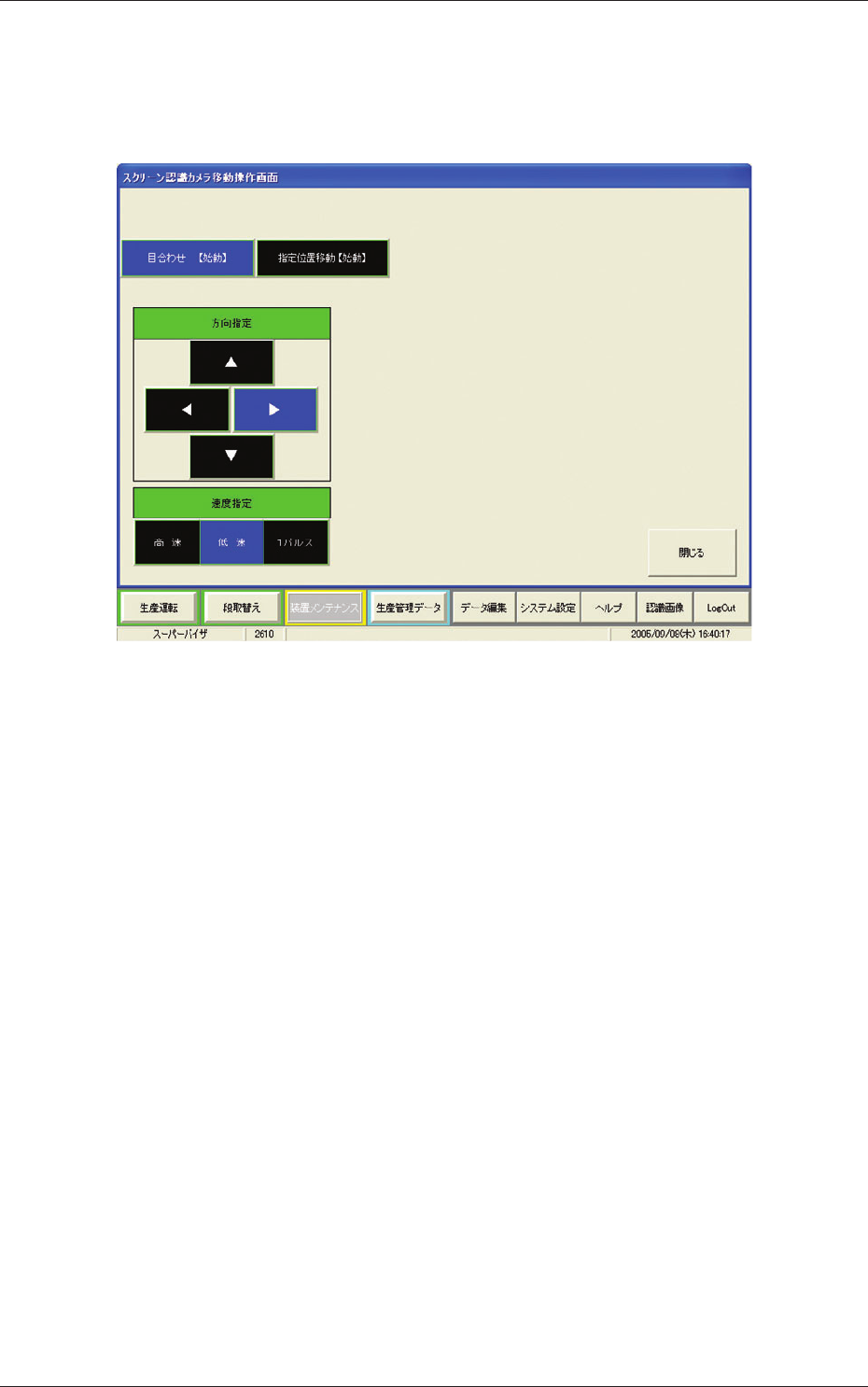

Fig.2F52
目合わせ移動操作
基板認識マーク 1 点目は［目合わせ
（始動）］ボタンを選んでください。
•
［
▲
］、［
▲
］、［▲］、［▼］ボタンで方向指定をします。
•
[ 高速 ]、
［低速］、 ［1 パルス］ ボタンで速度指定を行います。
•
前面操作パネルの［始動］ボタンを押して基板認識マークを認識
領域内の認識させたい位置へ移動させます。
前面操作パネルの［始動］ボタンを押している間、カメラの移動
は継続します。
•
［閉じる］ボタンを押して
Fig.2F48 の画面へ戻します。
7.1 “基板認識テスト”タブ
0602-001
6-63
Tg1298-ID-OP
指定位置移動操作
基板認識マーク 2 点目は［指定位置移動（始動）］ボタンを押してく
ださい。

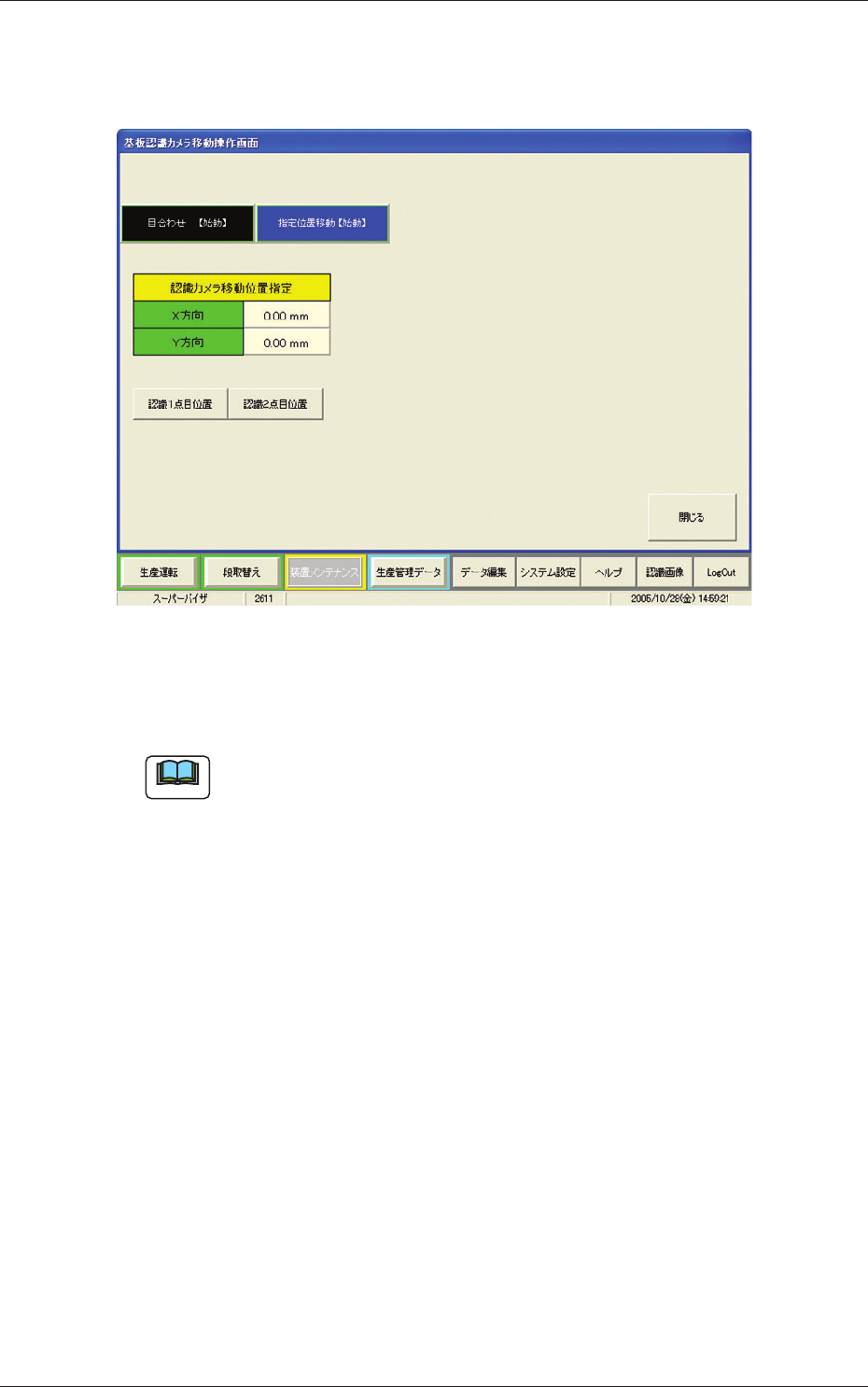

Fig.2F53
•
指定位置 X、Y の［データ］ボタンを押して、テンキーでデータを
入力してください。
ノート
[ 認識 1 点目位置 ] ボタンまたは [ 認識 2 点目位置 ] ボタンを押すと、
指定しているパターンプログラムの座標を“認識カメラ移動位置指
定”欄にコピーできます。
必要に応じて [AC] ボタンでデータをクリアしてください。
•
前面操作パネルの［始動］ボタンを押すと、指定された位置へ基
板認識カメラが移動します。
•
［目合わせ］ボタンを押し、“目合わせ移動操作”と同じ操作を行
い認識させたい位置へ基板認識マークを移動させます。
7.1
“基板認識テスト”タブ
