6-68
Tg1298-ID-OP
7.2.2 スクリーン認識データの編集
スクリーン認識テストのための各種データを設定します。
(1) マーク形状
［▼］ボタンを押してください。
以下のマーク形状設定画面が表示されます。

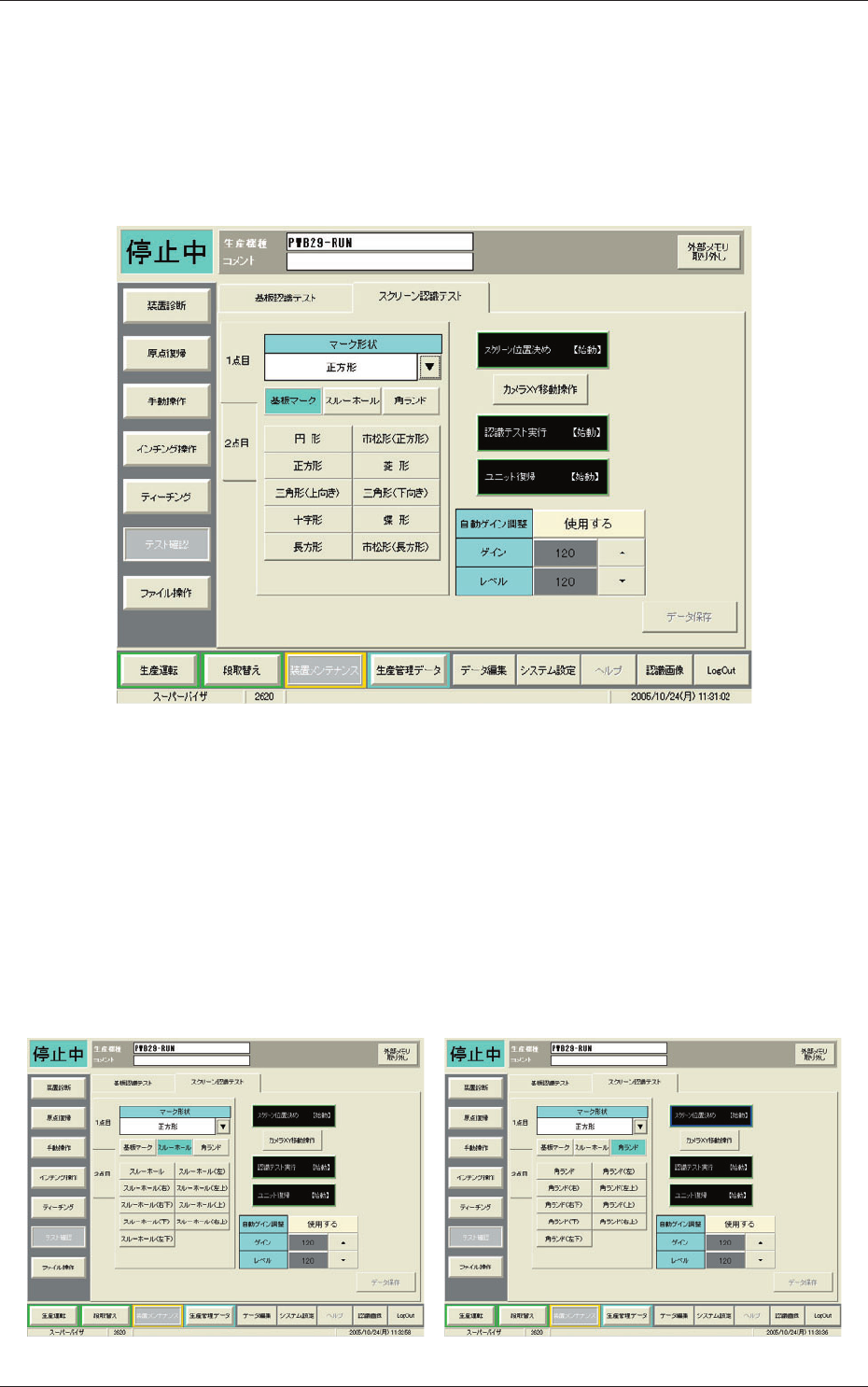

Fig.2F57
生産する基板の認識マークが基板マークの［基板マーク］ボタ
ンを押してください。Fig.2F57 の画面が表示されます。
スルーホールのとき、［スルーホール］ボタンを押してください。
Fig.2F58
の画面が表示されます。
角ランドのとき、［角ランド］ボタンを押してください。
Fig.2F59 の画面が表示されます。
基板マークの形状に合ったボタンを押してください。例として
基板のマークが円のときは［円形］ボタンを押してください。
Fig.2F58 Fig.2F59
7.2 “スクリーン認識テスト”タブ
0703-002
6-69
Tg1298-ID-OP
(2) マークサイズ D1、D2
選択する［データ］ボタンを押して、テンキーでデータを入力し、
［設定］ボタンを押してください。
必要に応じて［AC］ボタンを押して、データをクリアしてくだ
さい。
(3) 認識領域
［データ］ボタンを押して、テンキーでデータを入力し、［設定］
ボタンを押してください。
必要に応じて［AC］ボタンを押して、データをクリアしてくだ
さい。
(4) 照明
[ データ ] ボタンを押してください。
“通常”と“リング”“両点灯”の順に切替ります。
(5) 明暗極性
［データ］ボタンを押してください。
“明”と“暗”に交互に切替ります。
(6) 形状判定レベル
［データ］ボタンを押してください。
“高”、“中”、
“低”の順に切替ります。
(7) 認識方式
[ データ ] ボタンを押してください。
“マーク”と“モデル”“モデル + マーク”の順に切替ります。
(8) ゲイン、レベル
［データ］ボタンを 2 回押してください。
［AC］ボタンを押してデータをクリアしてください。
テンキーでデータを入力し、［設定］ボタンを押します。
または、［▲］、［▼］ボタンを押してデータを 1 ずつ増減できます。
各データ項目の説明については、“第 3 巻 データ 2 章 2.9.1”
を参照してください。
7.2 “スクリーン認識テスト”タブ
0602-001
6-70
Tg1298-ID-OP
7.2.3 カメラ移動操作
［カメラ XY 移動操作］ボタンを選びます。
以下の基板認識カメラ XY 移動操作画面が表示されます。
Fig.2F60
目合わせ移動操作
スクリーン認識マーク 1 点目は［目合わせ（始動）］ボタンを選んで
ください。
•
［
▲
］、［
▲
］、［▲］、［▼］ボタンで方向指定をします。
•
［高速］、［低速］、
［1 パルス］ボタンで速度指定を行います。
•
前面操作ファイルの［始動］ボタンを押して基板認識マークを認識
領域内の認識させたい位置へ移動させます。
前面操
作ファイルの［始動］ボタンを押している間、カメラの移動
は継続します。
•
［閉じる］ボタンを押して Fig.2F56 の画面へ戻します。
