3-2
Tg1298-ID-OP
0602-001
[4] ［生産管理データ］ボタン
生産管理データの選択メニューを表示します。（第 3 巻 3 章）
[5] ［データ編集］ボタン
データ編集の選択メニューを表示します。（第 3 巻
2 章 )
[6] ［システム設定］ボタン
システム設定の選択メニューを表示します。
（第 3 巻
4 章）
1.1.2 その他の操作ボタン
メインメニューバーには、各メインメニューの選択ボタン以外に、
以下の操作ボタンが配置されています。
[1]
[3][2]

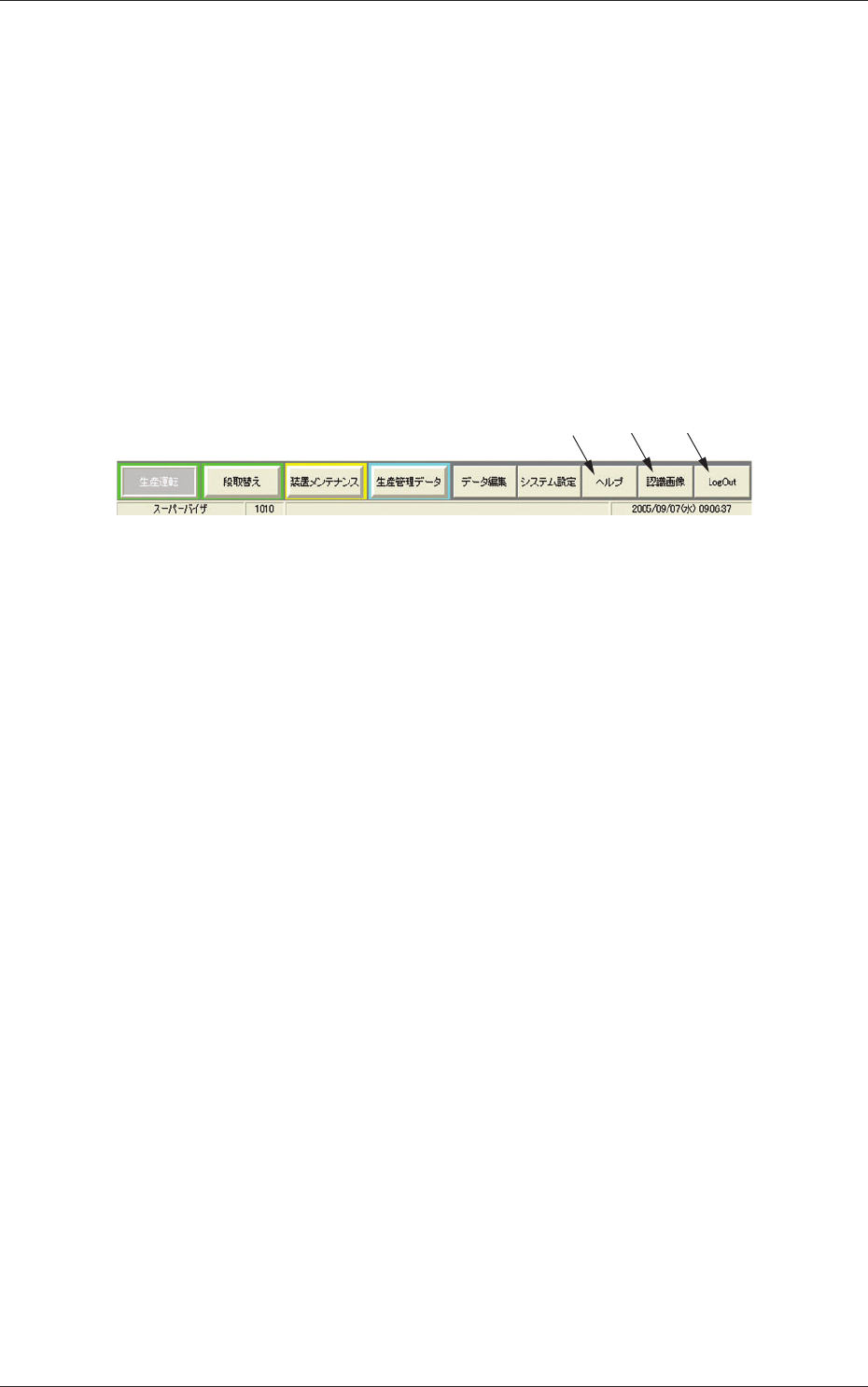

Fig.2C3
[1] ［ヘルプ］ボタン
ヘルプ画面を表示します。
[2] ［認識画像］ボタン
認識画像の表示パターンを選択するためのメニューが表示され
ます。（3 章 1.2.7）
[3] ［LogOut］ボタン
画面操作を終了し、LOGIN
タイプ選択画面に戻ります。
（第 1
巻 3 章）
1.1 メインメニューバーについて
3-3
Tg1298-ID-OP
0602-001
1.2 メニューの展開
1.2.1 生産運転メニュー
•
メニュー操作
(1) メインメニューバーの［生産運転］ボタンを押すと、“生産運転”
メニュー画面と“生産運転”サブメニューバーが表示されます。
(2) “生産運転”サブメニューバーに配置されているサブメニュー選
択ボタンを押すと、各サブメニュー画面が表示されます。
本来、本装置は生産が目的であるため、この“生産運転”メニュー
画面がベースになっています。生産運転に必要な操作は、すべてこ
の中に含まれます。
メインメニューバー
“生産運転”サブメニューバー

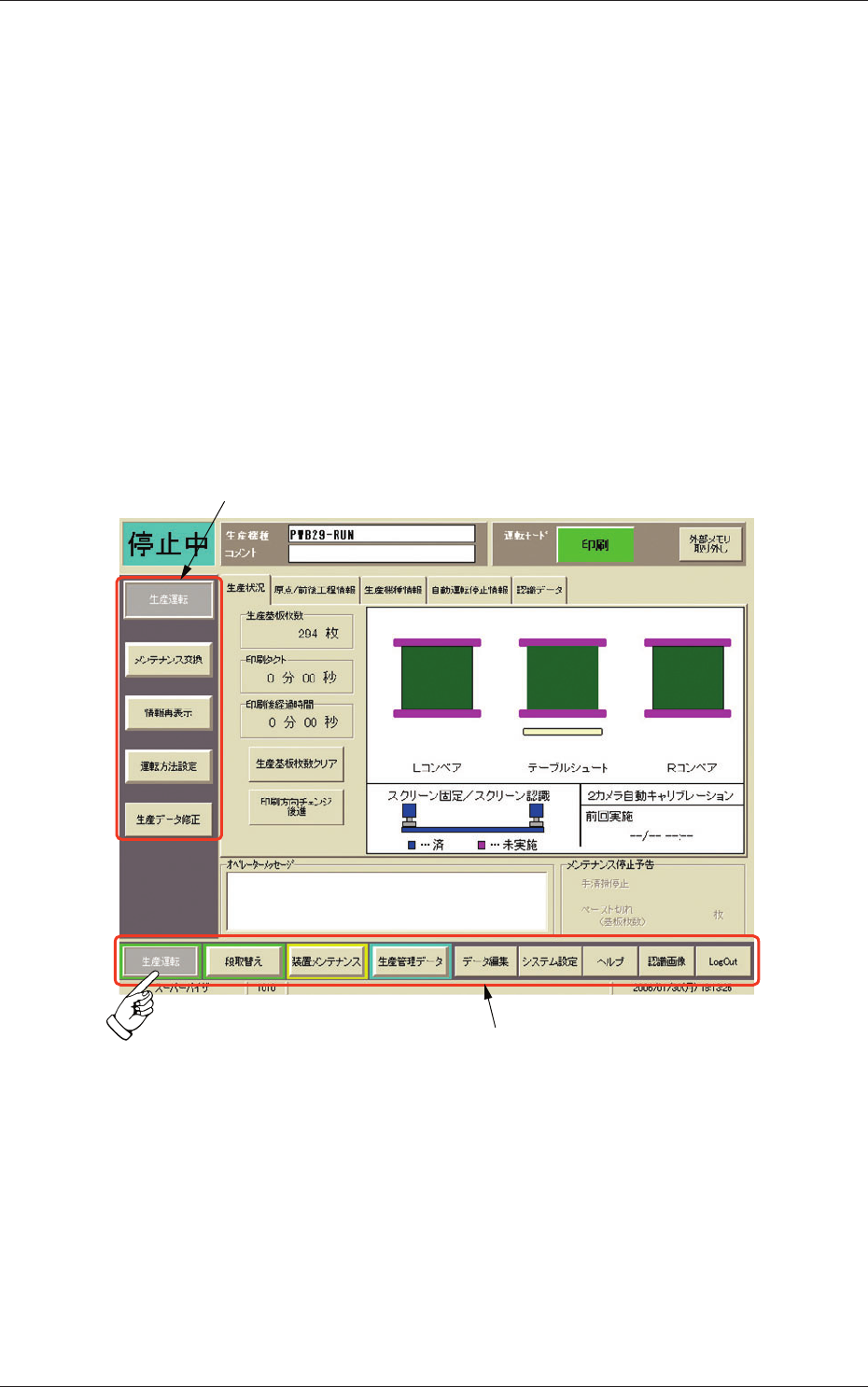

Fig.2C4 生産運転メニューの選択
1.2 メニューの展開
3-4
Tg1298-ID-OP
0602-001
•
生産運転メニューの構成
生産運転メニューは以下のサブメニューによって構成されています。
タブおよびタブシートについては、“3 章 2.1 タブ”を参照してく
ださい。
生産運転メニュー
サブメニュー タブ（タブシート） 参照項番号
生産運転 生産状況 4 章 2.1
原点 / 前後工程情報 4 章 2.2
生産機種情報 4 章 2.3
自動運転停止情報 4 章 2.4
認識データ 4 章 2.5
メンテナンス交換 スクリーン清掃 4
章 3.1
スキージ交換 4 章
3.2
クリーニング交換 4 章 3.3
ペーストこね動作 4
章 3.4
情報再表示 装置異常再表示 4 章
4.1
装置情報再表示 4 章 4.2
システム情報 4 章 4.3
運転方法設定 運転モード設定 4 章 5.1
運転方法設定 4 章 5.2
生産データ修正 4 章
6
Fig.2C5 生産運転メニューの構成
1.2 メニューの展開
