第 4 章 制作生产程序 4- 59 图 4-3-17 贴片点位置超出错误 ・ ·确定：继续复 制。 在复制数据上出 现超出范 围标记。 ・ ·取消：停止复 制。
第 4 章 制作生产程序
4-
58
● 执行结果示例
元件 ID X Y 角度 元件名
R1 5.00 10.00
45.00
1608-A
R2 10.00
10.00
0.00 1608-A
复制次数 X:
3 X 间距: 0.5
复制次数 Y:
1 Y 间距：
1
R1 5.00 10.00 45.00 1608-A
R1 10.00 10.00 0.00 1608-A
# 5.50 10.00 45.00 1608-A ·复制块将被插入指定行的上方。
·元件 ID 全部为「#」。
# 10.50 10.00 0.00 1608-A
# 6.00 10.00 45.00 1608-A
# 11.00 10.00 0.00 1608-A
# 6.50 10.00 45.00 1608-A
# 11.50 10.00 0.00 1608-A
# 5.00 11.00 45.00 1608-A
# 10.00 11.00 0.00 1608-A
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 11.00 45.00 1608-A
# 11.00 11.00 0.00 1608-A
# 6.50 11.00 45.00 1608-A
# 11.50 11.00 0.00 1608-A
在以下情况时将发生错误，显示错误信息。
① 数据数超过能够输入的最大件数。
图 4-3-16 数据数超出范围
・
·确定：停止复制。此时，所有数据将不被复制。
② 贴片点位置超出基板或电路的范围。
第 4 章 制作生产程序
4-
59

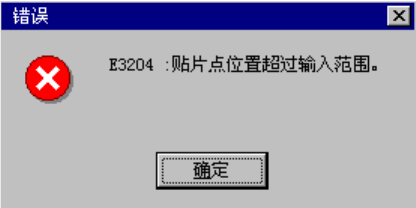

图 4-3-17 贴片点位置超出错误
・
·确定：继续复制。
在复制数据上出现超出范围标记。
・
·取消：停止复制。
第 4 章 制作生产程序
4-
60
15) 图像复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。
<图像复制步骤>
① 请选择 BOC 标记的标记示教项目。
② 从菜单栏中单击「编辑」/「图像复制」，后，会显示如下画面。
从已经登记的标记数据一览表中选择需要复制的标记数据，单击「复制」。

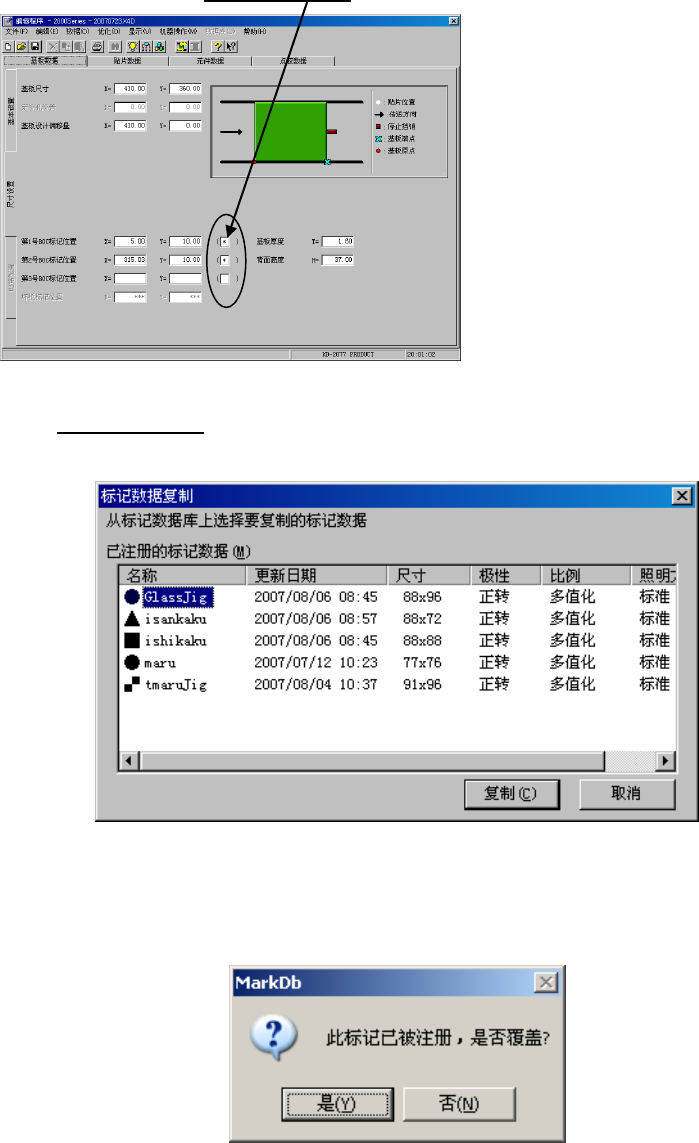

图 4-3-18 图像复制对话框
复制图像后，如果是BOC标记，则在标记示教显示中显示(*)。
标记数据完成登录后，显示确认覆盖的信息。
图 4-3-19 确认覆盖标记对话框
