第 4 章 制作生产程序
4-
64
4.3.7 环境设置
设置程序编辑的环境。
从菜单栏中选择「文件」/「环境设置」，可显示设置画面。

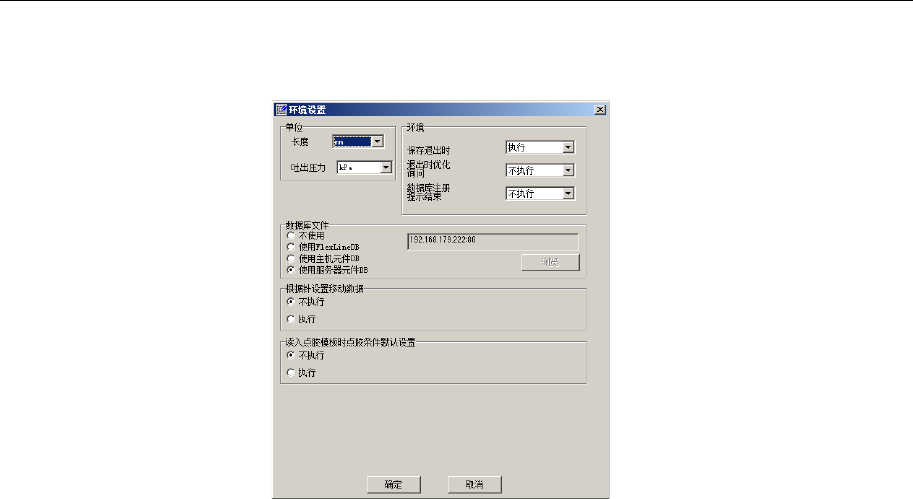

图 4-3-23 环境设置
1)单位
选择编辑时的长度、压力的表示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、大气压中选择。
2)环境
①保存退出时
●
执行：
在下一次启动程序编辑时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重新进行程序编辑时，打开上次最后使用过的文件，进入尺
寸设定画面。
●
不执行：
下次进入程序编辑时，文件名显示新画面。
②退出时优化询问
●
执行：
在未进行优化的状态下结束程序时，显示询问确认是否执行优化。
●
不执行：
不显示询问。
③数据库注册提示结束
●
执行：
将元件数据注册到数据库并结束后，通知注册已完成。
●
不执行：
不通知。
第 4 章 制作生产程序
4-
65
3)数据库文件
数据库是指注册元件数据(含图像数据)的文件(详细内容请参见“第5章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
●使用Ｆｌｅｘｌｉｎｅ数据库时
①单击“使用Ｆｌｅｘｌｉｎｅ DB”左侧的单选按钮，进行勾选。
②单击“浏览”，在“打开”画面中选择数据库文件。

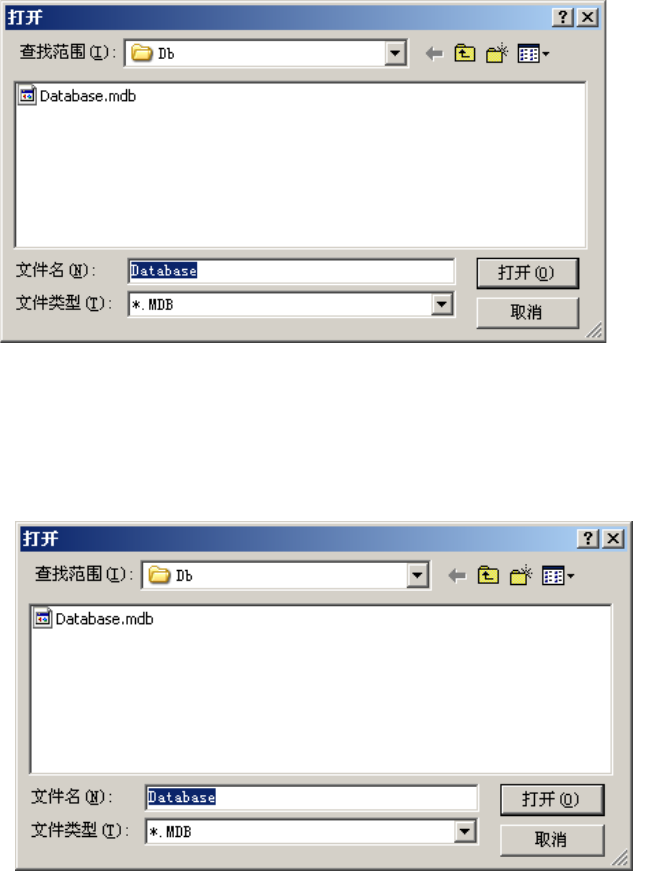

图 4-3-24 打开文件
●使用
贴片机
数据库时
① 单击“使用贴片机”左侧的单选按钮，进行勾选。
② 单击“浏览”，在“打开”画面中选择数据库文件。
图 4-3-25 打开文件
第 4 章 制作生产程序
4-
66
●使用服务器元件数据库时
单击“使用服务器元件 DB”左侧的单选按钮，进行勾选。
这时，所浏览的数据库会自动对生产支持系统服务器内的数据库进行浏览。
在画面上会显示生产支持系统服务器的 IP 地址及端口号。
※在 EPU 端的数据库详细内容请参见第 5 章数据库，在生产支持系统端的设置请参见生产
支持系统使用说明书。
4) 对应针种类的设置移动试胶数据
设定是否在改变针种类的同时移动试胶数据、试胶坐标。
5) 读取点胶模板时塗布条件的缺省设置
在读取点胶模板时，设置是否将读出的点胶条件作为胶粘剂种类及针种类所决定的默认值。
