KD-2077_EPU使用说明书 - 第28页
第 3 章 EPU 设置 3-1 第 3 章 EPU 设置 3.1 概要 设置 EPU 环境。要对各站台之单元设备的装备情况、数据库的文件名及整个 EPU 通用的单位等 环境进行设置。 3.2 启动 双击 KD-2077 EPU 的 [EPU Launcher ] 图标，在 Launcher 画面点击 [EPU 设置 ] 按钮启动 EPU 设置。 图 3.2 - 1 启动 EPU 设置 要显示 [ 编辑程序 ] ，需要设置“活动属性”。…
第2章 安装
2
-18
2.4.1
设置语言切换按钮对话框
按下EPU启动程序画面中的[设置使用语言]按钮后，将出现下图所示的[设定语言切换按钮]
对话框。
英文版注意事项∶ 英文版KD-2077 EPU可显示本项对话框，也可操作，但无法使
用语言切换功能。
图 2-4-2 设置语言切换按钮
(1) 从复选框中选择需要分配给该切换按钮的语种。
在复选框的右侧将显示所选择的语言的文字（“English”不显示）。
(2) 在[设定语言切换按钮]对话框完毕后，用单选按钮选择所要使用的语言。
注∶复选框选择为空白时，无对应的语言，按钮显示为无效。
在这种情况下，单选按钮无法选择。
(3) 按下[确定]按钮后，“启动程序画面”将显示所选择的语言的“语言切换按钮”，并切
换为对话框指定的语言。若按下[取消]按钮，则所设定的内容无效。
（注）[修理工程师]按钮无法使用。
注意
第3章 EPU设置
3-1
第3章 EPU设置
3.1 概要
设置EPU环境。要对各站台之单元设备的装备情况、数据库的文件名及整个EPU通用的单位等
环境进行设置。
3.2 启动
双击KD-2077 EPU的[EPU Launcher]图标，在Launcher画面点击[EPU设置]按钮启动EPU设置。
图3.2-1 启动EPU设置
要显示[编辑程序]，需要设置“活动属性”。
（请参见“3-4-1 主窗口”内容。）
不能同时多次启动EPU设置程序。
在编制程序时，也不能启动。
EPU设置，只能从EPU Launcher启动。
启动时，应进行保护模块的检查。
如未确认连接，则显示以下提示，EPU设置将无法启动。
图3.2-2 保护模块的确认提示
第3章 EPU设置
3-2
3.3 密码
在进行EPU设置时，需要进行与EPU有关的所有设置，必须输入密码，否则不能修改设置。
3.3.1 设置密码
安装后第一次启动时，会显示设置密码画面。请设置密码。
1)设置密码。
在「设置密码」画面中设置密码。
• 系统中可用的字符为英
文字母和数字，最多为9
个字符。
(全角字符、不能用标记
符号)。
图3.3-1 设置密码
输入后，请单击<确定>按钮。
单击<删除>按钮后，所有输入的字符会被清除。
请再次输入密码。
要中止密码的设置时，请单击<取消>按钮。
退出EPU设置。
2)确认密码。
请重新输入指定的密码。
输入后，请单击<确定>按
钮。
单击<取消>按钮，即返
回 到“ 1)设置密码”画
面，请再次设置密码。
单击<删除>按钮后，所有输入的字
符即被清除。
当输入与设置密码不同的字符，则
会出现图3-3-3的提示。
单击<确定>后，会返回到图3-3-2
的画面，请再输入。
■ 如果与最初输入的密码一致，密码设置即告完成，可显示EPU设置的主画面。

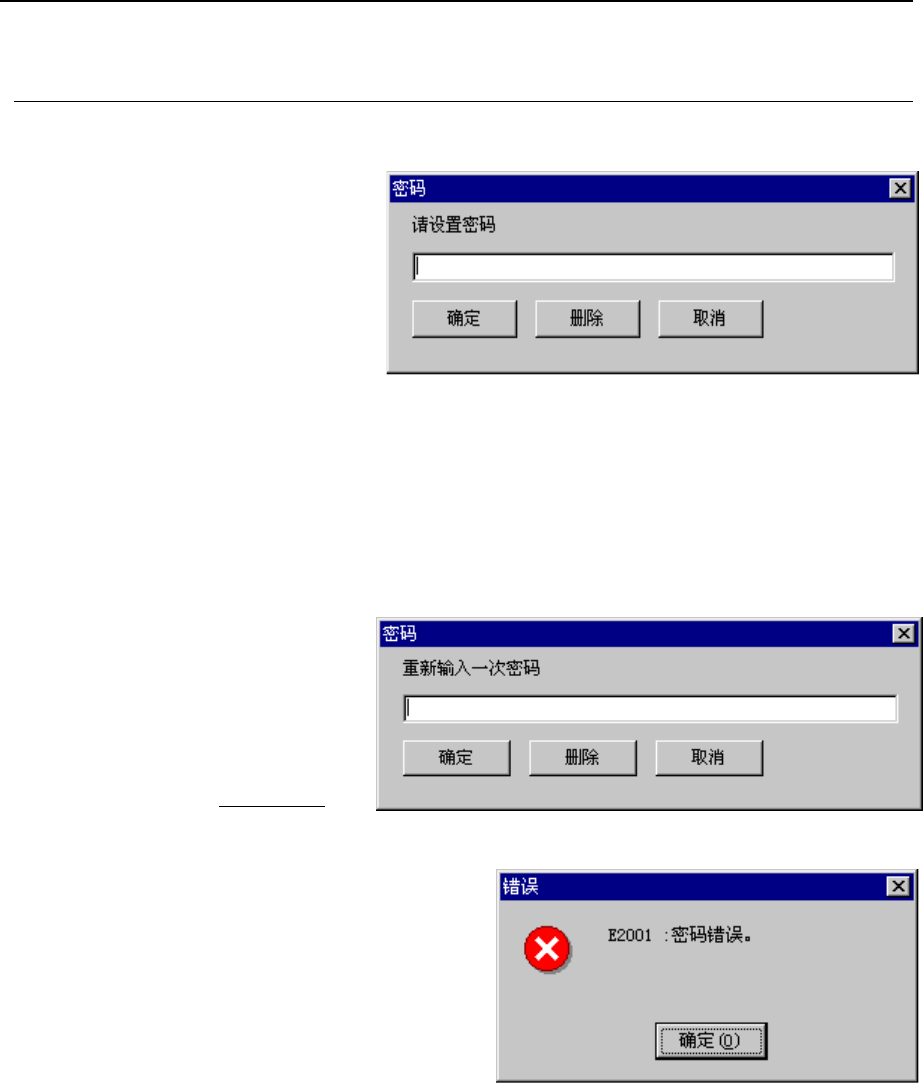

图 3.3-1 密码设置
图 3.3-2 密码确认
图 3.3-3 密码不一致错误
