第 3 章 EPU 设置 3- 12 图 3 -7 -2 设置站台属性画面 下面讲解各项设置项目及操作方法。
第3章 EPU设置
3-11
3.6.2 设置单位
在EPU画面中设置进行编辑时显示的单位。
设置长度及压力的单位。设置后，EPU将根据该设置显示/输入。
[画面显示内容]
·长度∶设置后将影响到XYZ坐标、基板大小
等与长度有关的数据的显示/输入。
(默认为“mm”)
·压力∶设置后将影响到与吸取真空压力等有
关的数据的显示/ 输入。
(默认为“kPa”)
3.7
设置站台属性
为了在EPU上设置与实际运行生产程序的机器相同的环境，需对输送方向、基准面、固定吸嘴
和各种选项进行设置。
3.7.1 基本设置
请选择EPU设置菜单的「设置」、 「站台属性」。

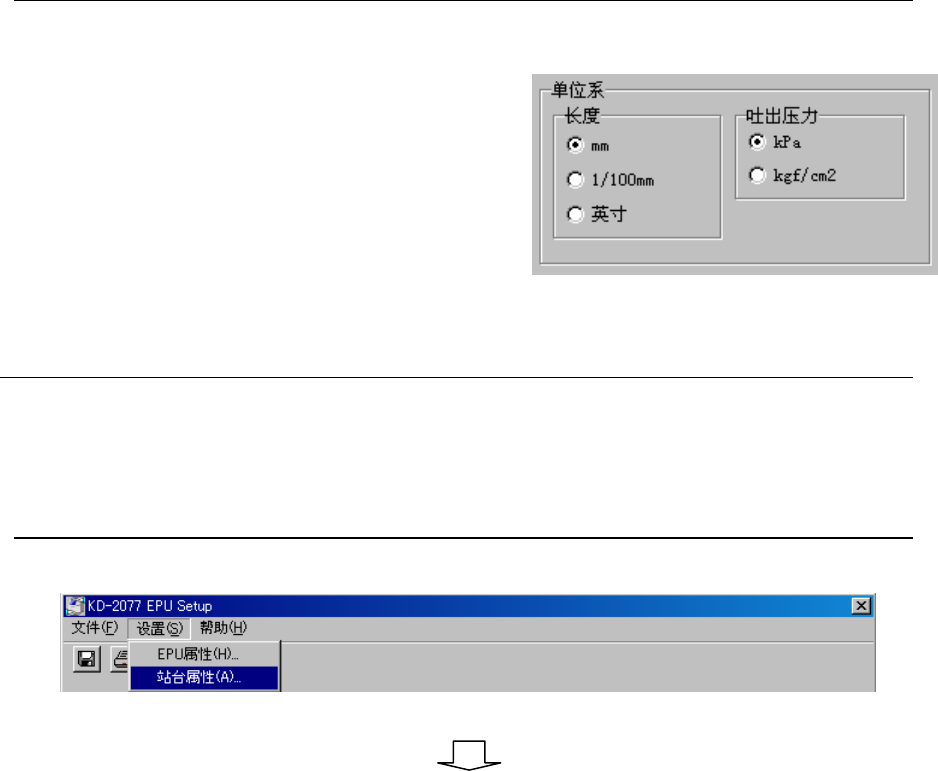

图 3-7-1 启动站台属性画面
在此设置站台的状况。
可设置的属性站点最多台数为36台。
3-6-3 单位的设置画面
第3章 EPU设置
3-12
图 3-7-2 设置站台属性画面
下面讲解各项设置项目及操作方法。
第3章 EPU设置
3-13
3.7.2
确定站台机型
设置该站台的机型。
从下拉式列表框中选择机型。

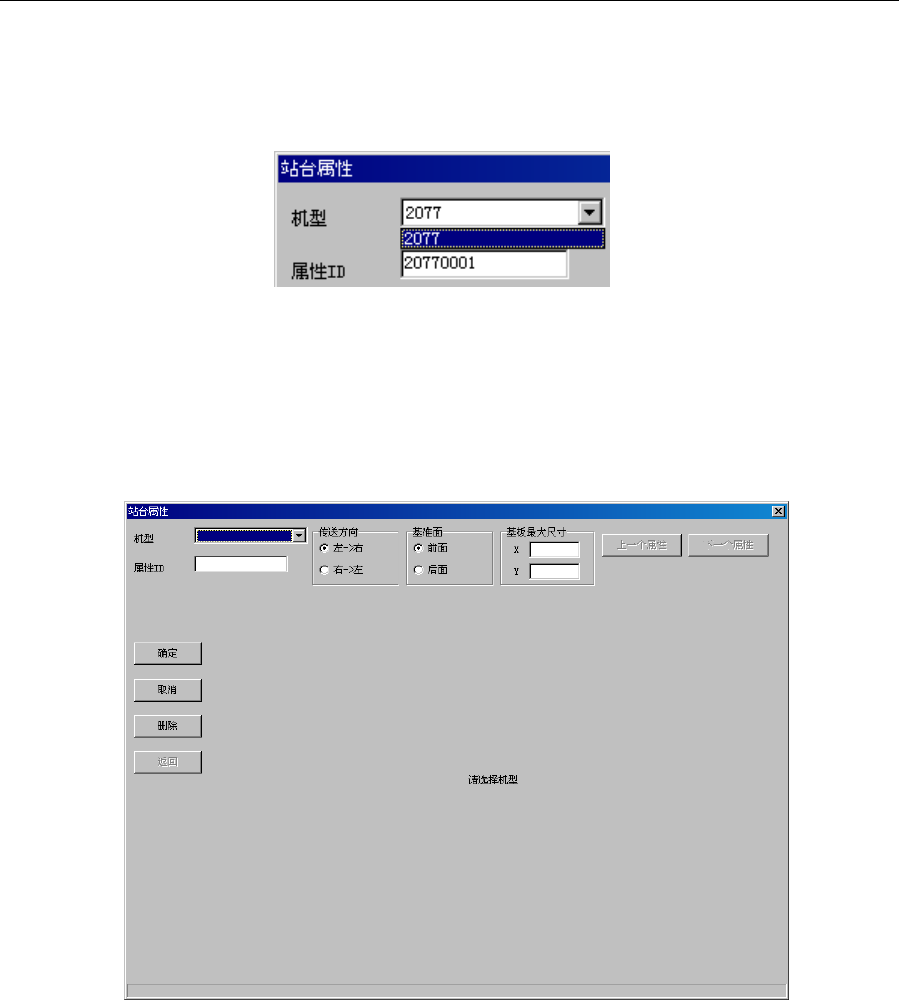

图 3-7-3 设置站台机型画面
◆ 请务必设置站台的机型。
如果没有设置站台的机型，则显示如下提示。
图 3-7-4 没有设置站台时的画面
