第3章 EPU设置
3-19
胶粘剂种类的设置
按下浏览，在列表框中选择所需
的文件。
点
胶
条
件
设
置
点胶时间 在编辑框输入。
点胶压力
在编辑框输入。
X-Y-θ结束等待时间 在编辑框输入。
点胶延迟时间
在编辑框输入。
Z轴下降速度
选择复选框。
Z轴上升速度 选择复选框。
下死点保持时间
在编辑框输入。
X-Y-θ移动等待时间 在编辑框输入。
切胶动作次数
在编辑框输入。
切胶动作类型 选择可选框。
注意事项
如果已经变更了针种类、胶粘剂种类时，点胶条件设置显示默认值。
点胶条件因针种类、胶粘剂种类的不同而存在差异。
使用时，请尽量不要变更点胶时间和点胶压力以外的项目。
第3章 EPU设置
3-20
3.7.8 按钮说明
3.7.8.1 前一属性
退避正在编辑的站台属性的变更内容，显示前一站台属性的画面。
正在编辑的站台在最前面时，该按钮无效。
3.7.8.2 后一属性
退避正在编辑的站台属性的变更内容，显示下一站台属性的画面。
3.7.8.3 确定
使变更内容有效后，退出站台属性编辑。
3.7.8.4 取消
取消变更内容，退出站台属性编辑。
3.7.8.5 删除
删除正在编辑的属性。
3.7.8.6 复原
将编辑的数据返回到最初的状态。
第3章 EPU设置
3-21
3.8 文件

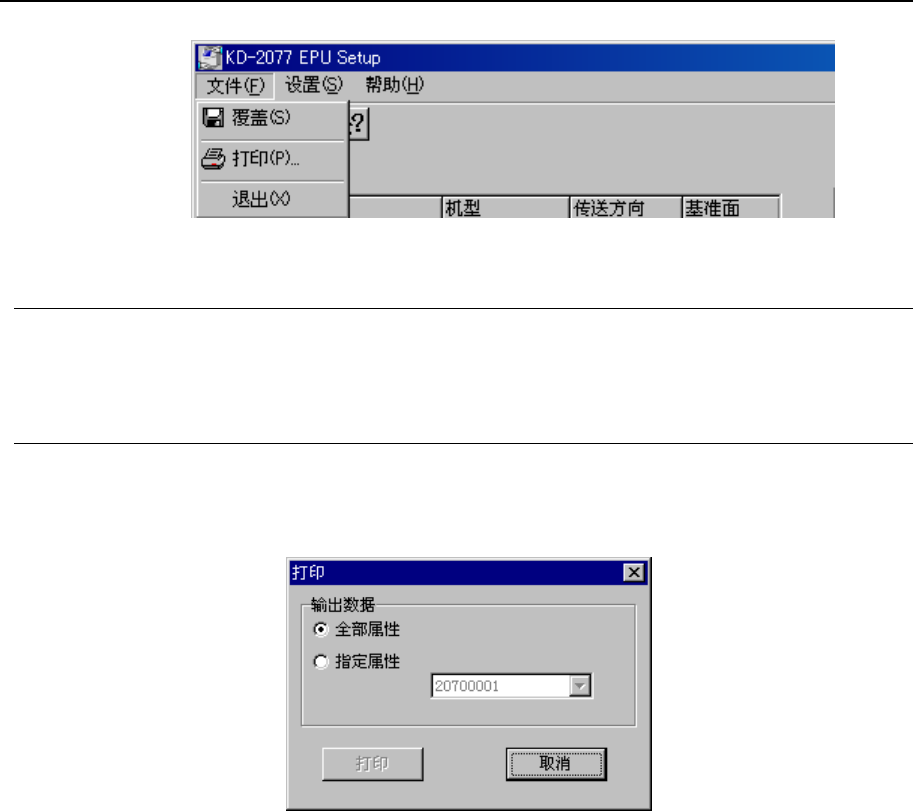

图3-8-1 文件菜单画面
3.8.1 覆盖
保存在EPU设置中所设置的内容。
从文件菜单中选择「覆盖」，当前的设置内容即被保存。
3.8.2 打印
把在EPU设置的内容输出到打印机。
从文件菜单中选择「打印」。
选择打印后，显示如下的对话框。
图 3-8-2 打印画面
「全部属性」 ： 输出当前所设置的所有站台信息。
「指定属性」 ： 打印下拉式列表中指定的属性ID的站台信息。
单击<打印>按钮后，开始打印。
单击<取消>按钮后，中止打印，关闭对话框。
