第 4 章 制作生产程序 4- 3 4.1.2 生产程序的制作步骤 生产 程序由表 4-1-2-1 中的 4 个项目 构成。 生产 程序按照基板 数据→ 贴片数据→元件 数据→点胶数据 的顺 序来制作。 另外，可用 键盘输入的文字 仅为半角英文和数 字。 表 4 -1-2-1 生产程 序的构成 数据种类 内 容 基板数据 包括基板的外形 尺寸和 BOC 标记的坐标位置等 有关基板整 体的数据。 贴片数据 包括贴片点的坐 标和贴片 元件名…
第 4 章 制作生产程序
4-
2
KD2077 的 EPU 菜 单栏，不能选择“机器操作（M）”功能。
KE2077 的 EPU，可以 启动多重（2 个）程序 编辑功能。
注意：
* EPU 不能通 过示教取得数据。
一部分程序数据，可以通 过示教取得数据。
有的数据，只有通 过示教才能取得。
因此，本 说明书
但因 为EPU 在装置外部制作数据，不能通 过示教取得数据。
需要示教的数据， 请用装置主机进行示教。
注意：
注意：
第 4 章 制作生产程序
4-
3
4.1.2 生产程序的制作步骤
生产程序由表 4-1-2-1 中的 4 个项目构成。
生产程序按照基板数据→贴片数据→元件数据→点胶数据的顺序来制作。
另外，可用键盘输入的文字仅为半角英文和数字。
表 4-1-2-1 生产程序的构成
数据种类 内 容
基板数据
包括基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。
贴片数据
包括贴片点的坐标和贴片元件名称等。
元件数据
包括元件的点胶图形名称、注释、试验点胶等操作数据。
点胶数据
点胶使用的针、偏移数据等的操作数据｡
上一项目未完成时不能打开下一项目。
例)未完成「基板数据」时，不能打开「贴片数据」。
第 4 章 制作生产程序
4-
4
4.1.3 基板数据
基板数据由「基本设置」、「尺寸设置」、「电路设置」3 个项目构成。
●基本设置： 输入基板的基本构成。
●尺寸设置： 输入基板的详细尺寸。按照“基本设置”中的指定改变显示项目。
●电路配置： 指定电路的位置与角度的项目。仅当“基本设置”中已设置“非矩形电路板”
时，方可选择。
4.1.3.1 基本设置
基本设置中有 7 个项目。
请输入或选择符合生产基板的相应项目。
切换基本设置/尺寸设置/电路配置。(选择显示功能的“标签”)
切换基板数据/贴片数据/元件数据/点胶数据。

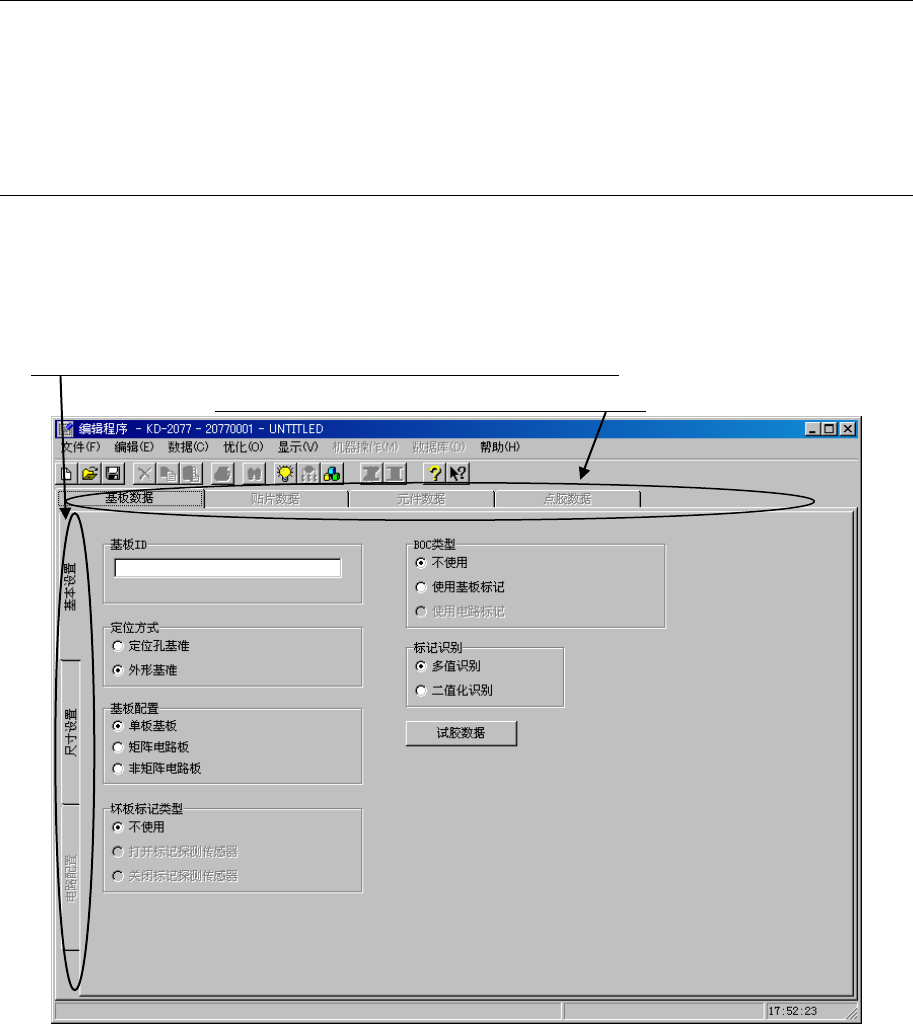

图 4-1-3 刚启动后的画面
