第 4 章制作生产程序

4.1.2 生产程序的制作步骤

生产程序由表 4-1-2-1 中的 4 个项目构成。

生产程序按照基板数据→贴片数据→元件数据→点胶数据的顺序来制作。

另外，可用键盘输入的文字仅为半角英文和数字。

表 4-1-2-1 生产程序的构成

数据种类内容

基板数据

包括基板的外形尺寸和 BOC 标记的坐标位置等有关基板整体的数据。

贴片数据

包括贴片点的坐标和贴片元件名称等。

元件数据

包括元件的点胶图形名称、注释、试验点胶等操作数据。

点胶数据

点胶使用的针、偏移数据等的操作数据｡

上一项目未完成时不能打开下一项目。

例)未完成「基板数据」时，不能打开「贴片数据」。

第 4 章制作生产程序

4.1.3 基板数据

基板数据由「基本设置」、「尺寸设置」、「电路设置」3 个项目构成。

●基本设置：输入基板的基本构成。

●尺寸设置：输入基板的详细尺寸。按照“基本设置”中的指定改变显示项目。

●电路配置：指定电路的位置与角度的项目。仅当“基本设置”中已设置“非矩形电路板”

时，方可选择。

4.1.3.1 基本设置

基本设置中有 7 个项目。

请输入或选择符合生产基板的相应项目。

切换基本设置/尺寸设置/电路配置。(选择显示功能的“标签”)

切换基板数据/贴片数据/元件数据/点胶数据。

图 4-1-3 刚启动后的画面

第 4 章制作生产程序

①基板 ID

可以添加补充说明基板名的“注释”。

作为基板 ID，可以设置最多 32 个字符的字母、数字及符号。该基板 ID 因在制作生产程序

时及生产中被显示，因此设置应简单明了。

另外，也可以省略输入。

②定位方式

◆ 定位孔基准：当基板上有定位销插入孔时，通过在此孔中插入基准销来进行定位(定

心)的方法。

◆ 外形基准：对基板的外围进行机械性固定，以决定基板位置。

不使用基板定位孔。

③ 基板配置

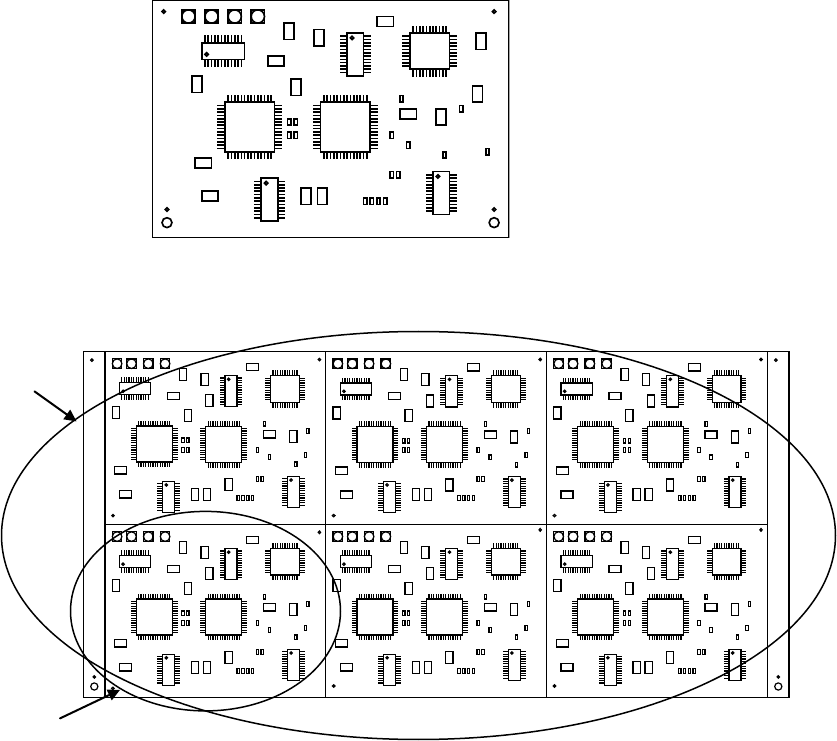

◆ 单电路板：如图所示，是指在一块基板上仅存在一个电路的基板。

◆矩阵电路板：如图所示，是指在一块基板上，存在多个电路，所有电路的角度相同，

各电路的X方向及Y方向间距完全相同的基板。

基板

电路
