第 4 章 制作生产程序
4-
8
7. 次数 【单元】
输入在试胶单元上的试胶次数。
8. 间距(XY) 【单元】
当试胶次数在 2 次以上时，输入点胶间隔。
对于 X 方向的设定值，请距离机器设置“试胶单元”中所正确输入的试胶开始位置
30mm 以内。
如果在 Y 方向输入数值，则执行 2 列点胶，但推荐执行 1 列试胶。
9. ＜编集＞按钮
对于基板上的各试胶点，在窗口中显示试胶的执行座标及执行时点胶头角度，可进行变更。
在试胶座标设定画面中，将利用开始座标、移动方向、间距、次数计算得出的各试胶点座
标展开予以显示。可以输入这些点的座标及执行点胶时点胶头的角度数值。
图 4-1-5 试胶坐标设置画面
第 4 章 制作生产程序
4-
9
10. ＜检查条件＞按钮
显示试胶时的点胶条件窗口，可进行变更。在该画面，可以变更点胶确认时的检査条件。
图 4-1-6 检查条件设置画面
表 4-1-3-1-1 检查条件设置项目
设定项目 内 容
针类型
显示在设定时所指定针的种类。仅显示不能进行变更。
标准点胶直径
通过直径，对使用针类型中选择的针进行点胶时的理想形状进行
设置。显示默认的各种针的标准值。
检査次数
指定执行点胶确认的检査次数。在试胶单元进行试胶的执行次数
内，最后与检査次数相应个数的试胶是用于检査的。
因为到第二次点胶的形状不稳定，因此建议输入的次数比试胶次
数少 2 次。
试胶设定的“执行方式”为“单元（有确认）”时，检査后在试
胶单元上，执行试胶次数与检査次数之间相差次数的试胶，之后
开始生产。
标准点胶直径允许范
围（最大、最小）
为了判定检査的所有点胶点的点胶直径平均值，所设定的检査合
格范围。检査合格范围设定为标准点胶直径的上限及下限，以%
单位进行表示。
点胶直径允许范围
（最大、最小）
为了判定检査的每一个点胶点的点胶直径，所设定的检査合格范
围。检査合格范围设定为标准点胶直径的上限及下限，以%单位
进行表示。
直径允许范围
（最大、
最小）
将检査的点胶点的点胶直径与直接测定的每 45°的直径进行比
较，判断形状是否合格。检査合格范围设定为点胶直径的上限及
下限，以%单位进行表示。
多点打不均一允许范
围
为了判定 2 点点胶、4 点点胶针的点胶直径偏差，所设定的检査
合格范围。相 对 于 1
次点胶的各点胶点的最大点胶直径，指定最
小点胶直径的允许范围，以%单位进行表示。
垂直照明 设定垂直照明调整值。
第 4 章 制作生产程序
4-
10
角度照明 设定角度照明调整值。
执行频度
设定执行检査的动作周期。并且，对最初开始生产的基板及胶粘
剂用尽暂停后的基板必须进行检査，因此是对“设定值＋1
张”
数量的基板进行检査。
11. ＜点胶条件＞按钮
选择该按钮，打开进行试胶时的点胶条件设定窗口。

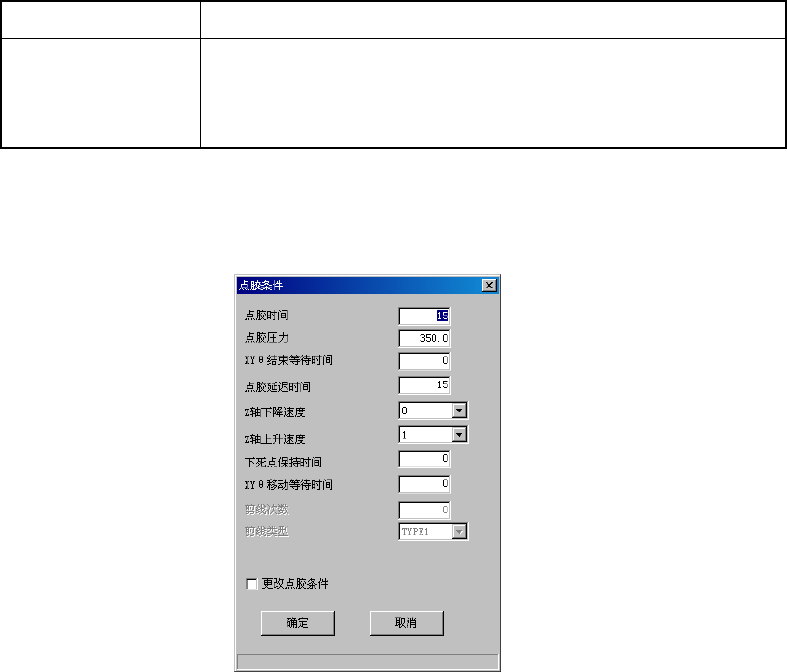

图4-1-7 点胶条件设置画面
各项目的详细内容，请参考“4-3-6-3 点胶条件的设定”。
