第 4 章制作生产程序

1) 矩阵电路板

是指所有电路角度相同，而且电路之间的距离(间距)相同的基板。

从各电路中选择基准电路(一般选择左下方的电路)，然后设置基板原点和电路原点(对基准

电路进行贴片的原点)，输入电路数和电路间距的信息。由此，将用贴片数据所制作的基准

电路的贴片数据按电路间距移动，并按电路数进行贴片。

图 4-1-9 基板数据尺寸设置画面(矩阵电路板)

基准电路的

基板原点

(通常，基板原点＝电路原点)

基准电路

基板外形尺寸 X

基板外形尺寸 Y

电路外形尺寸 X

电路外形尺寸 Y

第 4 章制作生产程序

①基板外形尺寸

输入包括所有电路在内的基板的外形尺寸。

②定位孔位置

与单电路板相同，输入从基板原点来看的基准销位置。

③基板设计偏移量

与单电路板相同，输入从基板原点来看的基板设计端点的位置。

④电路外形尺寸：

输入电路的外形尺寸(包括所有贴片坐标在内的尺寸)。

⑤电路设计偏移量：

输入从基准电路的

电路原点到基准电路左下角

(与基板流动方向无关，通

常恒定)的尺寸。

⑥首电路位置：

设置基准电路。输入从基板原点来看的基准电路的电路原点的位置。

※在矩阵电路板的情况下，可分别设置基板的原点和电路的原点(也是贴片基板原点)。此时，

通过“定位孔位置”或“基板设计偏移量”指定基板的原点，通过“首电路位置”来指定电

路的原点。。

⑦电路分割数目

将传送方向设为 X，与传送垂直的方向设为 Y，输入各方向的电路数。

矩阵电路板最多可制作的电路数为 1200。

⑧电路间距

将传送方向设为 X，与传送垂直的方向设为 Y，输入各方向电路之间的尺寸(必须将电路原点

之间的尺寸的正值与负值区分开来)。

⑨BOC 标记位置

输入从基板原点或电路原点到各 BOC 标记的中心位置的尺寸。

在「基本设置」中选择“使用基板标记”时，是指从基板原点开始的尺寸，选

择“使用各电路标记”时，则是指从电路原点开始的尺寸。

例)

电路外形尺寸 X

电路外形尺寸 Y

电路设计偏移量

基准电路

第 4 章制作生产程序

⑩

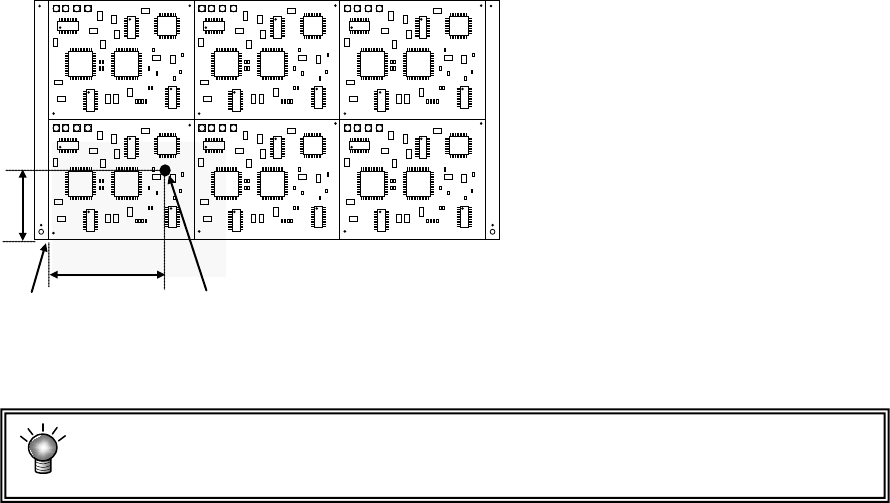

坏板标记位置

输入从电路原点(电路位置基准)到基准电路的坏板标记中心位置的距离。

电路原点坏板标记坐标

上述情况时，输入 X=a，Y=b。

对于基板来说，坏板标记的颜色必须有明显的区别，并且其直径也应在 2.5mm 以上。

另外，如果使用坏板标记，则将延长识别标记所需部分的时间。

⑪基板厚度、背面高度

请按照与单电路板相同的方法输入。

<坏板标记的使用方法与流程>

i) 在基板数据中输入坏板标记坐

标。

ii) 传送基板前，在不良电路的坏板标

记坐标处打上坏板标记。

iii) 生产前，OCC 或坏板标记传感器

将读取各电路的坏板标记，被识

别有标记的电路，将省略贴片。
