第 4 章制作生产程序 4- 28 4.1.4 贴片数据输入与贴片元件的贴片坐标有关的信息。多电路板时，输入相对于 “基准电路”的信息。贴片点数：最多为 3 ， 000 点，分割基板时最多可输入 10 ， 000 点。 4.1.4.1 贴片数据画面的显示制作基板数据后，单击画面上方的「贴片数据」标签，显示贴片数据制作画面 ( 下图为制作完成例 ) 。图 4-1- 15 贴片数据画面

第 4 章制作生产程序

范围检查

进行数据切换(选择贴片数据等)时，对输入的 BOC 标记与坏板标记坐标是

否在基板内(或电路内)、以及电路是否在基板内进行范围检查。

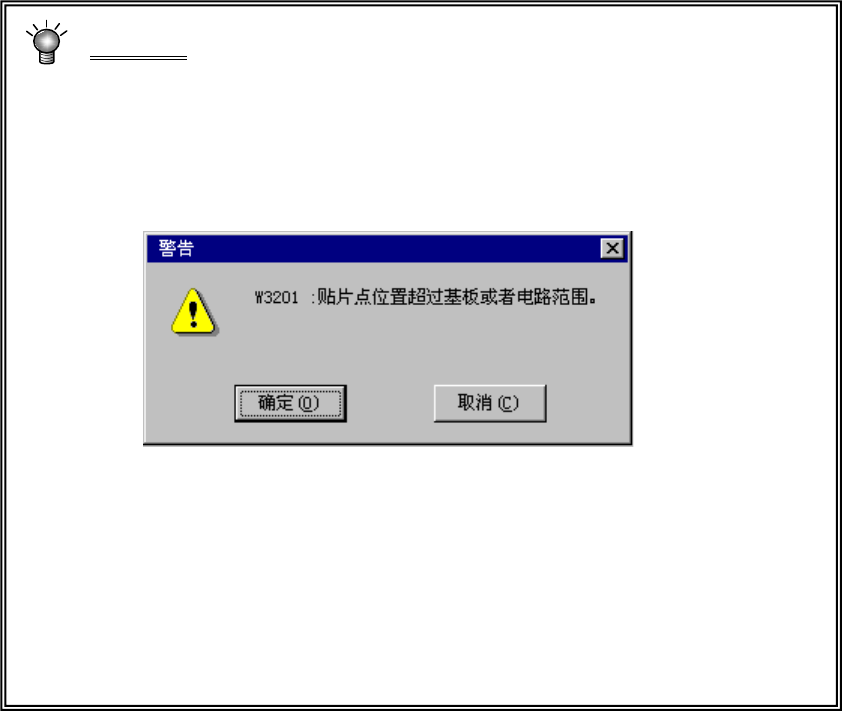

出错时，显示如下的警告信息。

●确定⇒继续进行数据切换。

●取消⇒停止数据切换。

※当显示上述警告信息时，请纠正基板数据的各输入值。

(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的

各坐标)

图 4-1-14 警告画面

第 4 章制作生产程序

4.1.4 贴片数据

输入与贴片元件的贴片坐标有关的信息。

多电路板时，输入相对于“基准电路”的信息。

贴片点数：最多为 3，000 点，分割基板时最多可输入 10，000 点。

4.1.4.1 贴片数据画面的显示

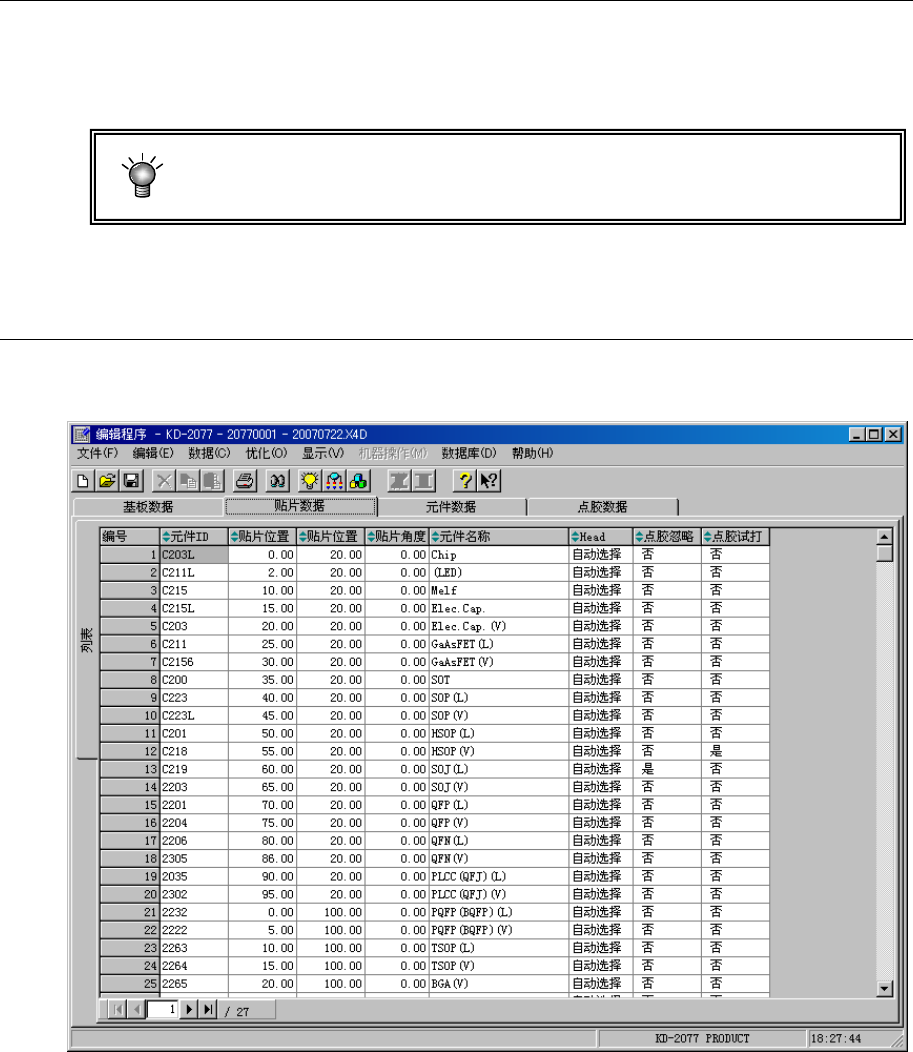

制作基板数据后，单击画面上方的「贴片数据」标签，显示贴片数据制作画面(下图为制作

完成例)。

图 4-1-15 贴片数据画面

第 4 章制作生产程序

4.1.4.2 输入项目

输入“元件 ID”、“X”、“Y”、“角度”、“元件名”。在其他项目（点胶他头、点胶

忽略、点胶试打）中将自动输入初始值。请仅对必要的项目进行变更。

另外，坐标位置是从「基板数据」决定的“基板原点”(多电路板时为基准电路的“电路原

点”)开始的距离。

1)元件 ID

为参照贴片位置而设置的记号。对于贴片动作没有直接影响。

“元件 ID” 最多可输入 8 个文字(仅限于英文和数字)。

另外，也可单击其他项目(X 坐标等)而省略输入。此时将自动输入“#”。

2）X、Y

输入贴片位置(X、Y)。输入的方法有键盘数值输入和 HOD 的示教输入。

※示教务必在完成 BOC 校准后进行

尺寸是从「基板数据」决定的“基板原点”(多电路板时为“电路原点”)到贴片位置的(坐

标中心)距离。

输入绝对位置数字输入将变为直接输入值。

可在输入的数字前面加上 + 或 - 。

输入相对位置在输入的数字前加上 ++，则输入值将被加到有光标的栏目的内容中。

在输入数字前加上 --，则从光标栏目中减去输入的值。

在输入数字前加上 +=，则在有光标栏目的行的上面的栏目中输入已加上

了输入值的值。

在输入数字前加上 -=，则在有光标栏目的行的上面的栏目中输入已减去

了输入值的值。

(注)++、--、+=、-=之间不要加入空格。

3）角度

输入贴片角度｡

4)元件名

输入元件名称(最多 60 个字符)，大写字符、小写字符将被作为相同的数据处理。
