第 4 章制作生产程序

5)点胶头

指定点胶用的点胶头。

按输入顺序生产时，要点胶的点胶头可从一览表中选择。

初始值为“自动选择”，在制作程序后通过实行“优化 ”，自动选择最合适的点胶头。

选择点胶头时，请按编辑键(键盘的“F2”键)或鼠标的右键，从一览表中选择。此外，在

选择多行时，如果从弹出式菜单中指定，则所选中行的所有设置都将被改变。（图中显示行

选择的示例）

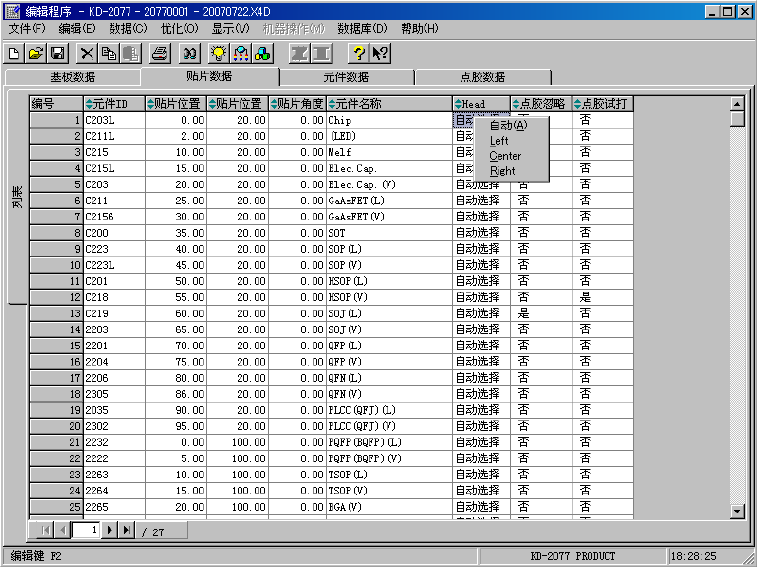

图 4-1-16 点胶头选择画面

6）点胶忽略

如果选择“YES”，在点胶时将会跳过。因此，该行的贴片点将不被点胶。该功能主要是在

检查时使用。初始值设置为“NO”。

变更时，请按 F2 键或鼠标的右键，从一览表中选择。

7）试打

所谓“试打”，是指在将特定元件或所有元件贴片到基准电路或整个电路后，用 OCC 摄像机

确认点胶坐标的功能。也可在“试打前”确认“吸取坐标”。

选择“是”，可在生产画面(试打模式)中对选中的贴片点进行点胶，并用摄像机进行确认。

初始值设置为“NO”。

变更时，请按 F2 键或鼠标的右键，从一览表中选择。

第 4 章制作生产程序

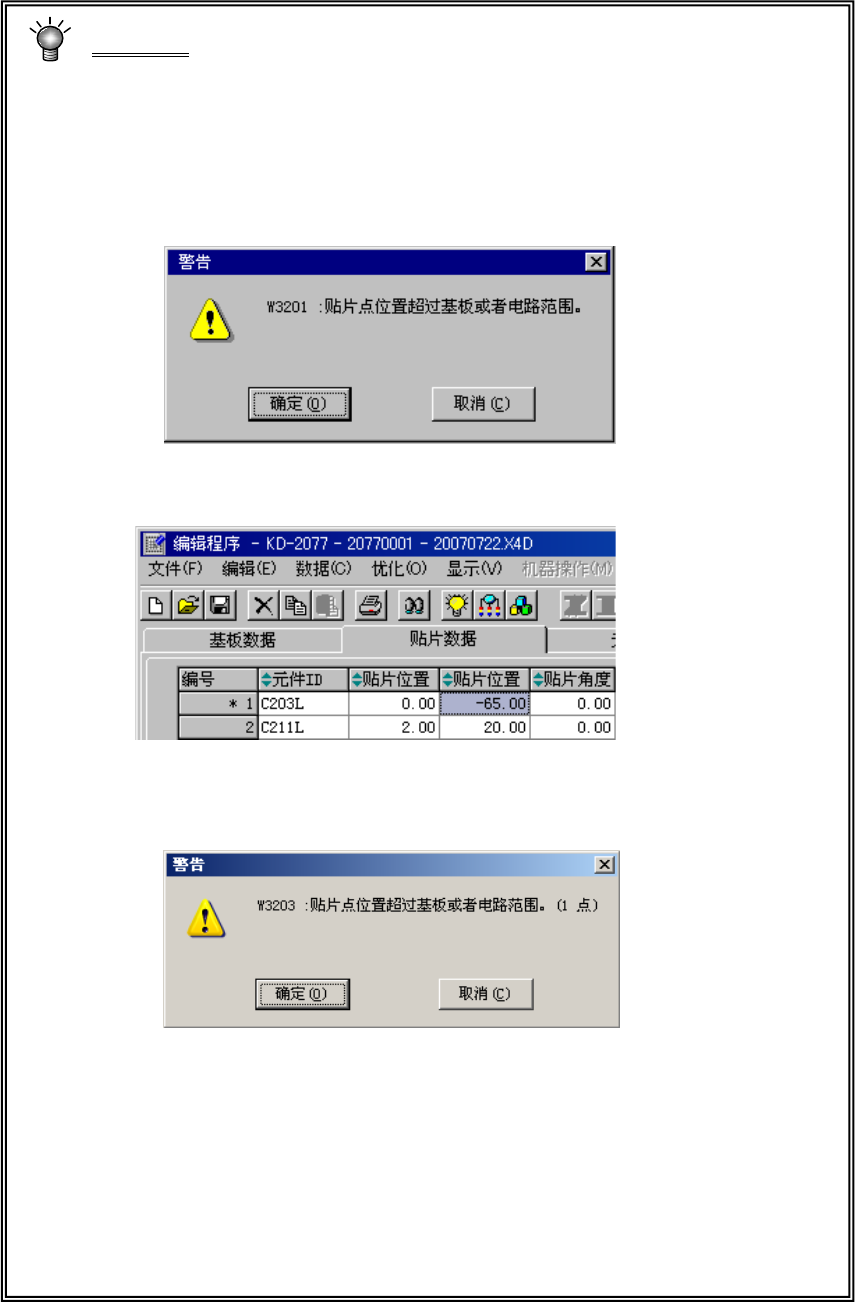

范围检查

在如下的时间段内，对贴片位置是否在基板内(单电路板时)，或是否在电路内

(多电路板时)进行检查。

①输入数据时

在输入贴片位置 X 或 Y 时，或分别对其进行了改变时，进行范围检查。

出错时，将显示如下的警告信息。

●确定

⇒ 确定输入数据，在贴片数据编号的左侧带有“ *”的超范围标记(参

照下图)。如果输入范围内的值，则标记消失。

●取消

⇒ 输入的数据无效，返回数据输入状态。

②切换数据时

切换数据(选择元件数据等)时，进行范围检查。

出错时，将显示如下的警告信息。

●确定 ⇒ 继续进行数据切换。

●取消 ⇒ 停止数据切换。

※发生范围检查错误时，先对「贴片数据」进行确认，如果没有问题，请确认各「基

板数据」的输入值。

(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的

各坐标)

第 4 章制作生产程序

4.1.5 元件数据

「元件数据」是输入由「贴片数据」输入的“元件名称”的详细信息的数据。

因此，需要制作由「贴片数据」输入的所有元件名称的数据。

4.1.5.1 元件数据画面的显示

元件数据的输入画面，有表格显示和一览显示 2 种形式。

一览显示画面是将多个元件数据的概要以列表的形式显示在画面中。在列表显示画面中，

不能输入数据，但可查看数据的完成情况。

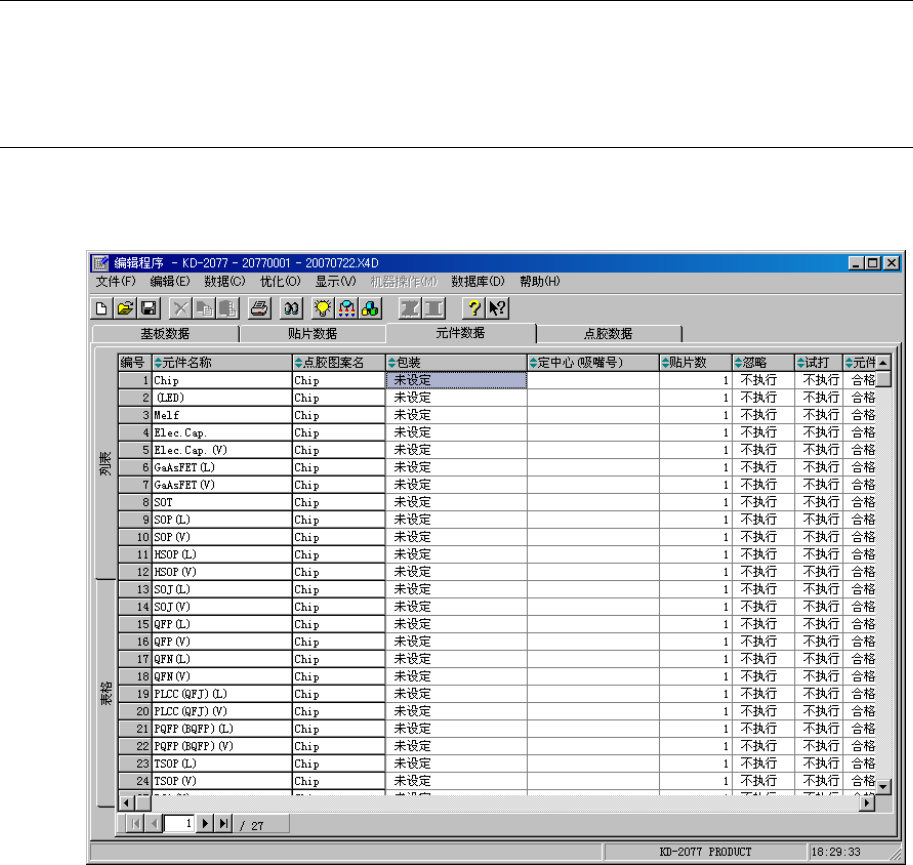

图 4-1-17 元件数据列表画面
