第 4 章 制作生产程序 4- 33 从列表画面中选择元件名 ( 双击 ) 后，将显示所 选择 元件数据的表格画面 ，此时，可进行元 件数据的制作和 编辑。 表格显 示画面为 1 个元件数据 显示为 一个画面。 表格与列表画面 的切 换标签 图 4 -1- 18 元件数据表格画面 ※键盘操作 项目间的移动使 用 TA B 键，换页时 使用 [PageUp] 或 [PageDown] 键。
第 4 章 制作生产程序
4-
32
4.1.5 元件数据
「元件数据」是输入由「贴片数据」输入的“元件名称”的详细信息的数据。
因此，需要制作由「贴片数据」输入的所有元件名称的数据。
4.1.5.1 元件数据画面的显示
元件数据的输入画面，有表格显示和一览显示 2 种形式。
一览显示画面是将多个元件数据的概要以列表的形式显示在画面中。在列表显示画面中，
不能输入数据，但可查看数据的完成情况。
图 4-1-17 元件数据列表画面
第 4 章 制作生产程序
4-
33
从列表画面中选择元件名(双击)后，将显示所选择元件数据的表格画面，此时，可进行元
件数据的制作和编辑。
表格显示画面为 1 个元件数据显示为一个画面。
表格与列表画面的切换标签

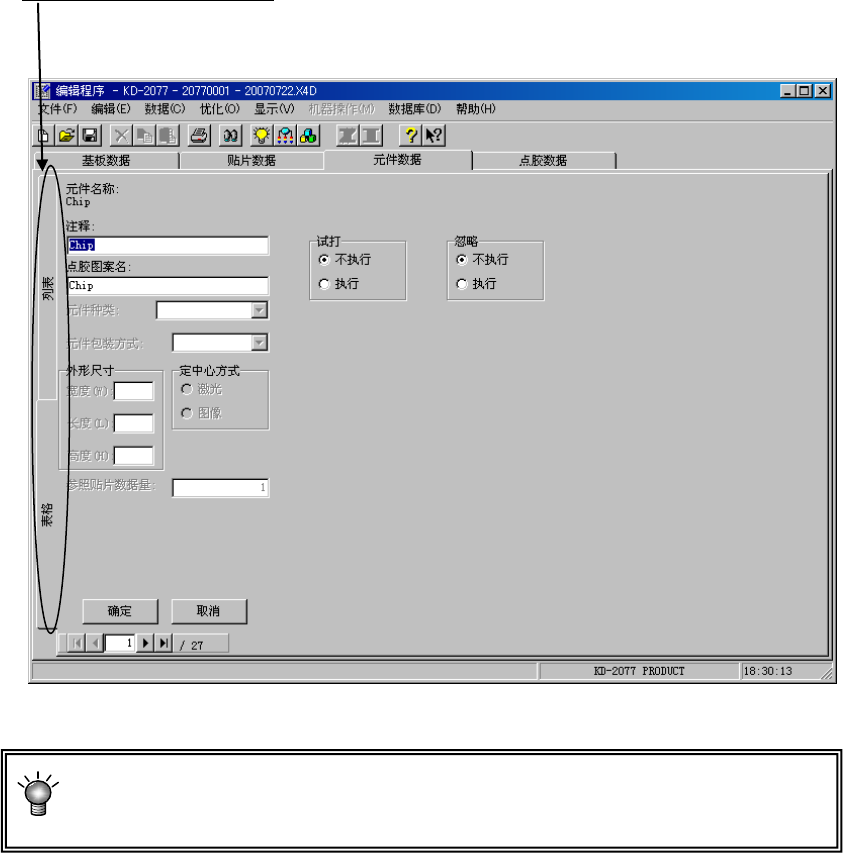

图 4-1-18 元件数据表格画面
※键盘操作
项目间的移动使用 TAB 键，换页时使用[PageUp]或[PageDown]键。
第 4 章 制作生产程序
4-
34
4.1.5.2 元件数据的制作
元件数据，对自动设定的元件名称，输入是否有点胶图案名称、备注、试打、忽略。
4.1.5.3 输入项目
1) 元件名称
显示在编集贴片数据时输入的元件名称。
2) 备注
对于仅通过元件名称难以进行区分的元件，输入备注。
备注可以省略｡
3) 点胶图案名
输入点胶图案名。
4) 元件种类
5) 包装形式
6) 外形尺寸
7) 定心方式
从贴片机读入生产程序时，或从数据库读入元件数据时，显示元件数据的详细内容。不能
进行编集。表示内容的详细请参考贴片机的使用说明书。
8) 参照贴片数据数
显示贴片数据数。不能编集。
9) 试打
对于指定了是否试打的元件，设定在执行试打时，是否将其作为点胶对象。
10) 忽略
若将忽略设为「执行」时，指定的元件在生产时被忽略，不进行点胶。
对于使用指定为忽略的元件进行贴片的数目，生产时不进行点胶。
从数据库读入元件信息时，「忽略」数据被变更为「不执行」。
