第 4 章 制作生产程序
4-
37
4.1.6.2 输入项目
1)
点胶图案名
输入点胶图案名。
2)
针类型
选择输入点胶所使用的针。
3)
点胶顺序固定
在最适化生产时，从点胶点编号小的开始执行点胶并作成最适化数据，由选择按钮设定该
指示。
4)
偏移量数据（X,Y）
输入相对于元件中心的点胶点偏移量的值（X,Y）。
5)
偏移量数据（角度）
输入相对于元件 0°方向时，在点胶点的针的角度。
6)
点胶条件
显示点胶条件设定窗口，以设定生产时的点胶条件。
第 4 章 制作生产程序
4-
38
4.1.6.3 设定点胶条件
选择<点胶条件>按钮，则显示点胶条件的设置对话框，可以对各个点胶点设定点胶条件项
目。显示点胶条件设定窗口和设定项目。

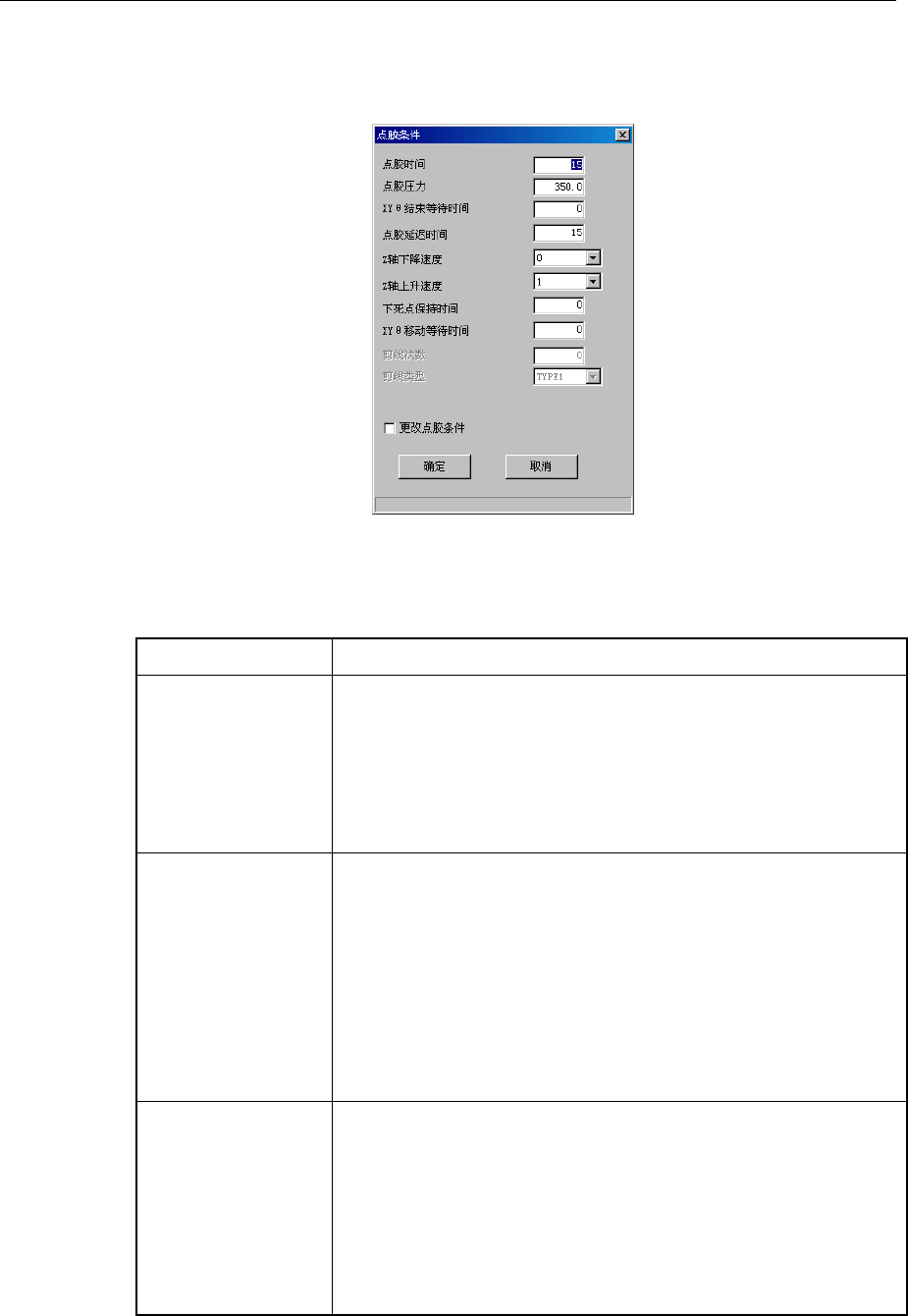

图4-1-21 点胶条件设置画面
表 4-1-6-3-1 点胶条件设置项目
设置项目 内 容
点胶时间
为吐出时间的设定值。
・
设定值越小，点胶直径越小（点胶量少），有点胶直径不稳定
的倾向。
・
设定值越大，点胶直径越大（点胶量多），有点胶形状不稳定
的倾向。
点胶压力
设定点胶压力。
・设定值越小，点胶直径越小（点胶量少）。
・设定值越大，点胶直径越大（点胶量多）。
（注意）因为胶粘剂的
粘度存在偏差，为了获得期望的点胶，需
要对点胶压力值进行微调。如 果 变
更点胶压力，也更换不同点胶
图案的同一号的针。
X-Y-θ结束等待时间
设定从 X-Y-θ轴移动结束后到针开始下降的时间。
・
设定值越小，生产工效时间越短，有点胶形状和位置精度不稳
定的倾向。
・
设定值越大，生产工效时间越长，有点胶形状和位置精度稳定
的倾向。
第 4 章 制作生产程序
4-
39
（注意）该项为时间的变更，有破坏点胶平衡的危险。
如果变更，请向比默认值(+)的方向进行变更。
点胶延迟时间
设定从针开始下降到吐出结束的时间。
该设定决定开始吐出的时间。
・设定值越小，有点胶形状不稳定的倾向。
・设定值越大，有点胶形状稳定的倾向。
（注意）该项为时间的变更，有破坏点胶平衡的危险。
Z 轴下降速度
设定针的下降速度。准备了 8 种速度，通过组合框选择 0～7。
0 为最高速度，数值越大速度越慢。
・设定值越小，有点胶形状不稳定的倾向。
・设定值越大，有点胶形状稳定的倾向。
・该项目对生产工效有很大影响。
（注意）为了提高点胶形状的可靠性，建议速度不要超过各针的
默认值。
Z 轴上升速度
设定针的上升速度。准备了 8 种速度，通过组合框选择 0～7。
0 为最高速度，数值越大速度越慢。
・设定值越小，有点胶形状不稳定的倾向。
・设定值越大，有点胶形状稳定的倾向。
・该项目对生产工效有很大影响。
（注意）为了提高点胶形状的可靠性，建议速度不要超过各针的
默认值。
下死点保持时间
设定针在最低点的停止时间。通 过 该 设定，在执行胶粘剂量较多
的点胶时，可以提高点胶形状的可靠性。
通常使用 0～5ms。
・设定值越大，有点胶形状稳定的倾向。
・输入的设定值越大，生产工效越低。
（注意）Z 轴上升速度及 Z 轴下降速度的设定值在 3
以下时，输
入数值可能造成点胶形状不稳定。
X-Y-θ移动等待时间
针在上部停止到 X、Y 及θ开始移动之间的等待时间。是为了解
决点胶形状不稳定问题的对策项目项目。通常使用 0ms。
・设定值越大，有点胶形状稳定的倾向。
・输入的设定值越大，生产工效越低。
切胶动作次数
对特别订购针设定采取连胶对策的动作次数。
对于标准针，即使改变设定切胶动作次数也不会改变。
