第 4 章 制作生产程序 4- 45 4.2.1.2 保存文件 新建程序时，从 菜单中选 择「优化」，显 示“另存为”画 面。请指定文 件名并进行保存 。 5) 6) ① 指定保存目的地 “驱动器 ”和“目录”。 ②输入文件名， 单击「保 存」 。 图 4 -2- 4 另存为对话框
第 4 章 制作生产程序
4-
44
4.2.1 优化的执行
4.2.1.1 优化的执行

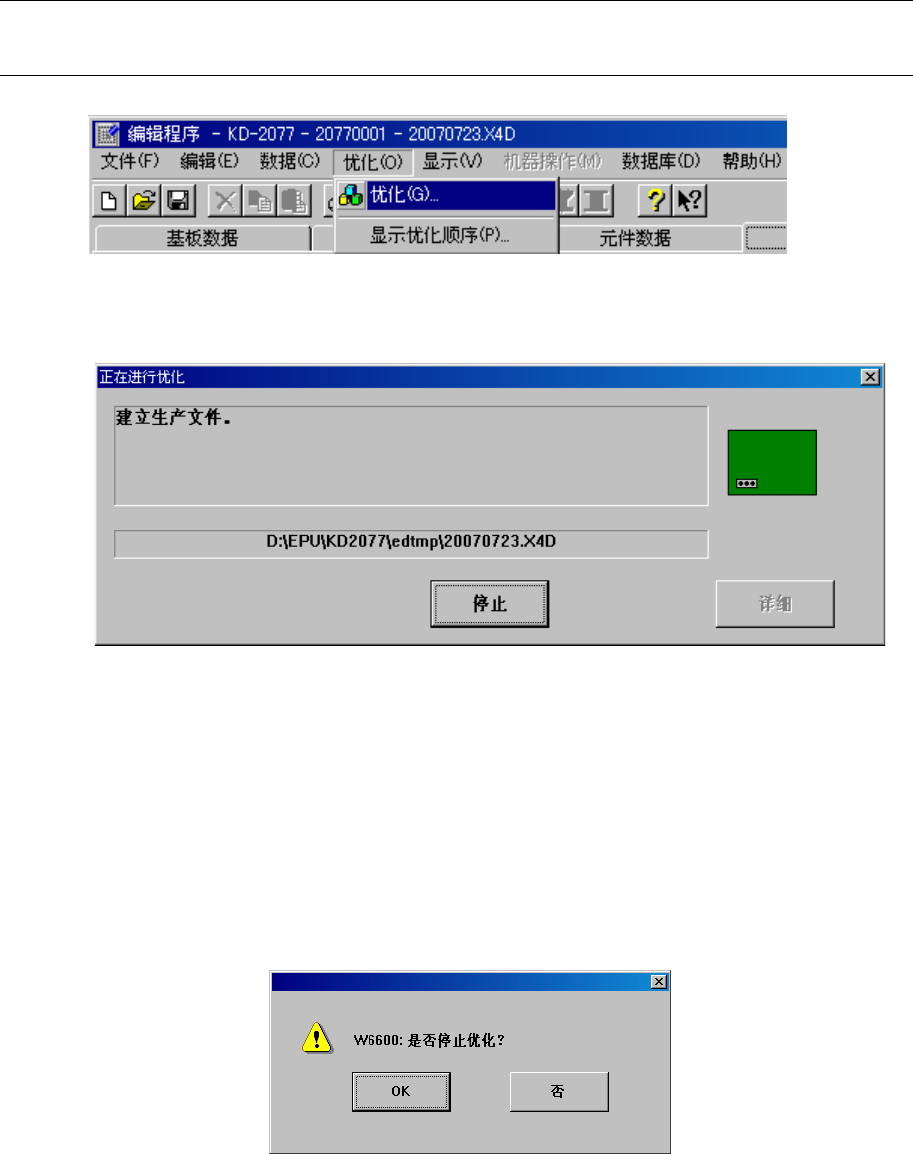

4) 在菜单中选择「优化」，开始执行优化处理。
图 4-2-1 选择优化菜单
2) 显示正在进行优化的画面
图 4-2-2 执行优化对话框
优化正常结束后，自动关闭对话框。
在发生错误时显示错误信息。
在优化实施过程中，可以通过按下「停止」按钮中断优化。
按下「停止」按钮，显示以下确认信息。
图 4-2-3 停止优化信息
按下「OK」按钮，停止优化。
第 4 章 制作生产程序
4-
45
4.2.1.2 保存文件
新建程序时，从菜单中选择「优化」，显示“另存为”画面。请指定文件名并进行保存。
5)
6) ① 指定保存目的地“驱动器”和“目录”。
②输入文件名，单击「保存」。
图 4-2-4 另存为对话框
第 4 章 制作生产程序
4-
46
4.2.1.3 显示优化顺序的确认
显示出已优化的数据。
从菜单中选择「优化」/「显示优化顺序」。
图 4-2-5 选择显示优化顺序菜单
●在未执行优化时，以及优化后变更了生产程序时，不能选择该菜单。
显示下图所示的显示优化顺序画面。
图 4-2-6 显示优化顺序示例
