维修调整要领书 15 -3 15 -2- 2 ． 原点传感器、配件的安装 图 15 - 2-2 -1 ※ A WC OP 配件安装后轨带宽度从最大←→最小移动，请确认不能与空气软管等相碰。 40137323 AWC ORG SENSO R ASM 轨道支架 RR 螺丝组 SL6031092TN × 2 40136998 AWC_H_SEN SOR_BRACKET 圆头小螺丝 SM4860801SC E2161725000 AWC OP …
维修调整要领书
15-2
15-2．
向主体的安装

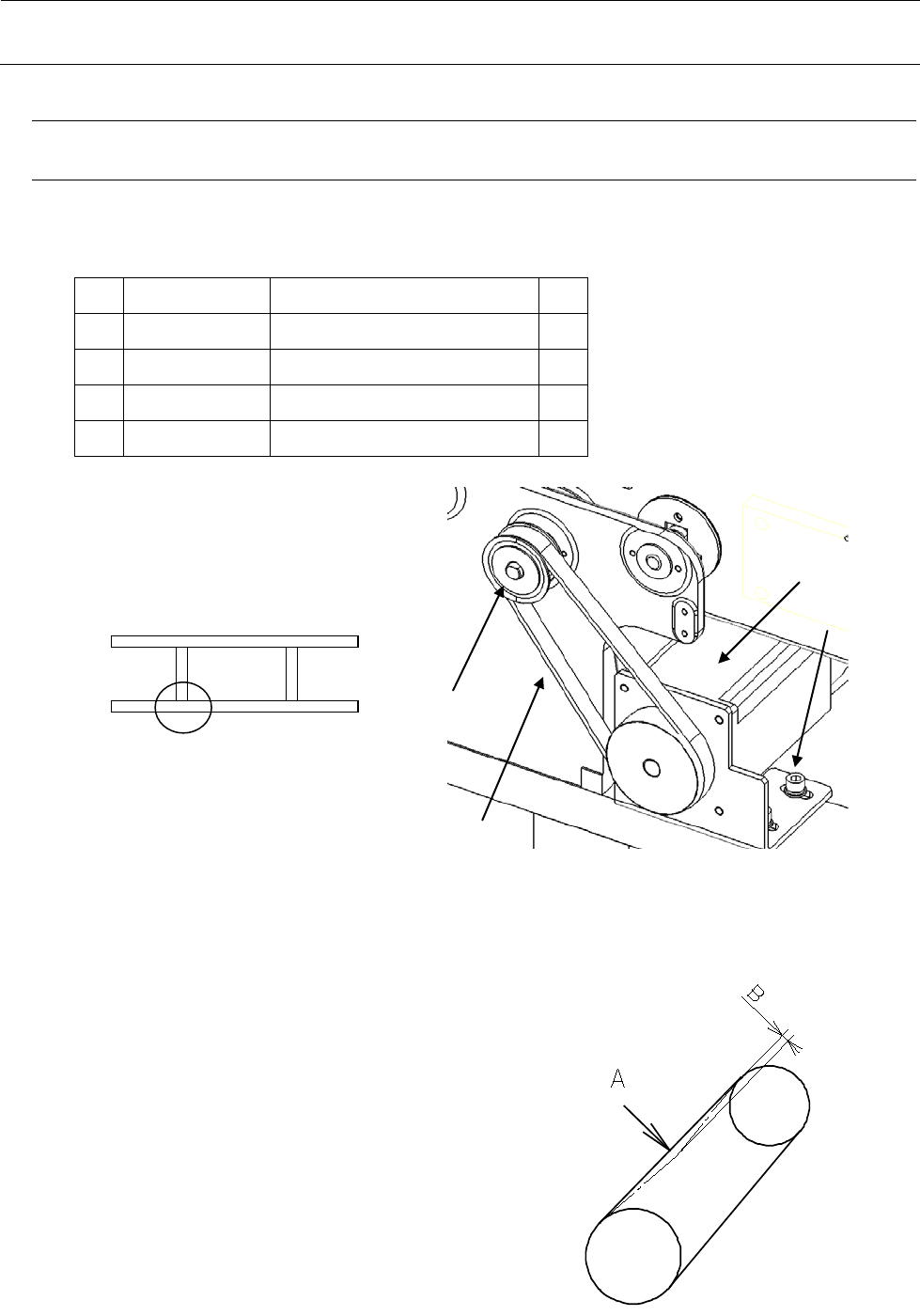

15-2-1．
AWC 支架的安装
※ 里面基准，从贴片机的正面看，基板传送装置前后变换的形式进行安装，安装位置如下如所示。
货号 品名 个数
①
-
AWC
支架 1
②
SL6051492TN
SCREW M5 L=14
2
③
40000769
A
WC PULLEY B ASM 1
④
E2160725000
AWC BELT (E)
1
图 15-2-1-1
※ 调整同步皮带的张力时，左右移动马达的安装位置，
用 1.67N 的力量按下皮带中央部 A 时,皮带的松驰量
B 为 M 尺寸规格＝1.63mm、L 尺寸规格＝1.76mm。
图 15-2-1-2
前面基准
①
③
④
②
维修调整要领书
15-3

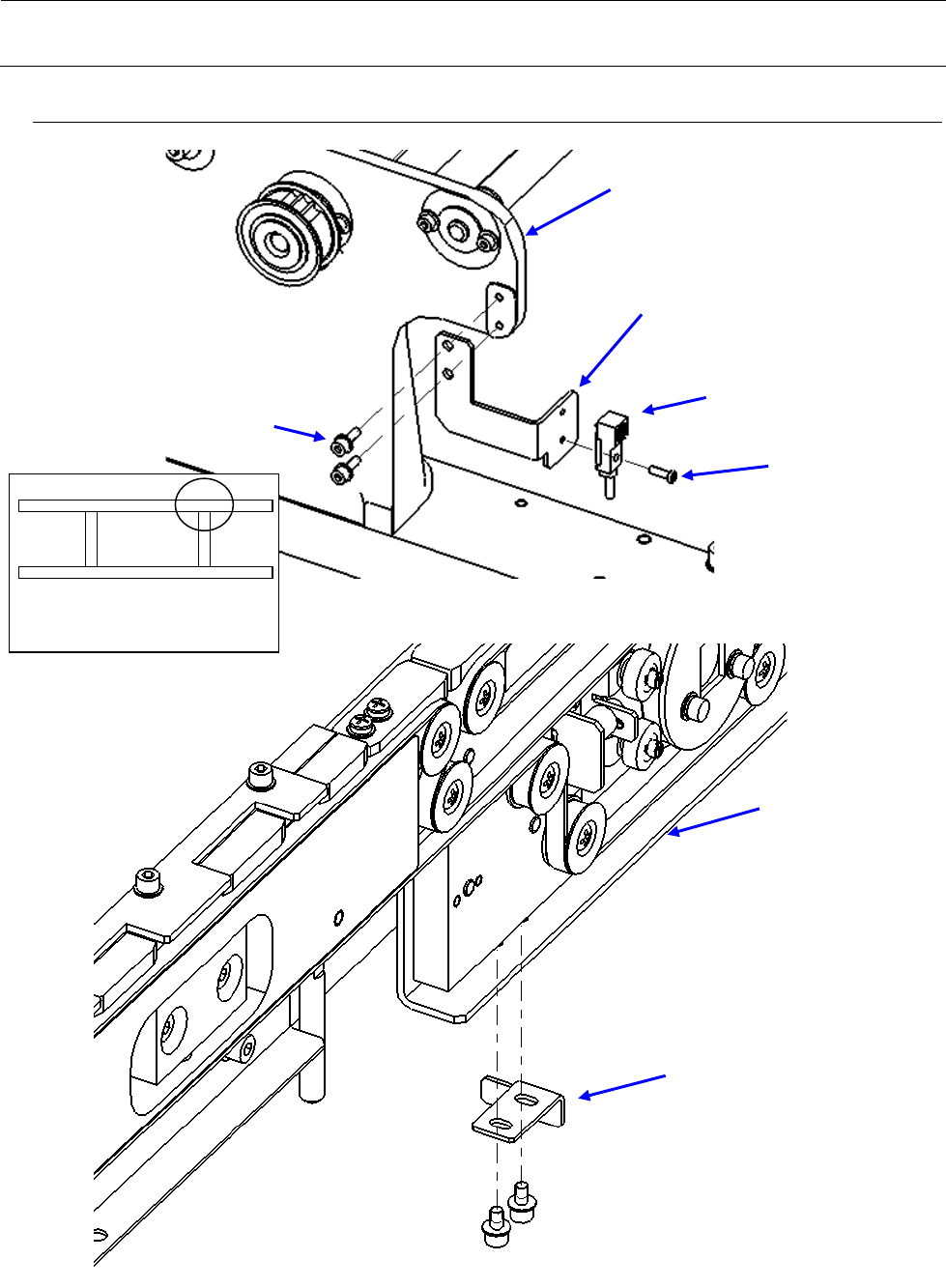

15-2-2．
原点传感器、配件的安装
图 15-2-2-1
※ AWC OP 配件安装后轨带宽度从最大←→最小移动，请确认不能与空气软管等相碰。
40137323
AWC ORG SENSOR ASM
轨道支架RR
螺丝组
SL6031092TN × 2
40136998
AWC_H_SENSOR_BRACKET
圆头小螺丝
SM4860801SC
E2161725000
AWC OP DOG (E)
螺丝组
SL6030692TN×2
轨板RR
NA身前
维修调整要领书
15-4

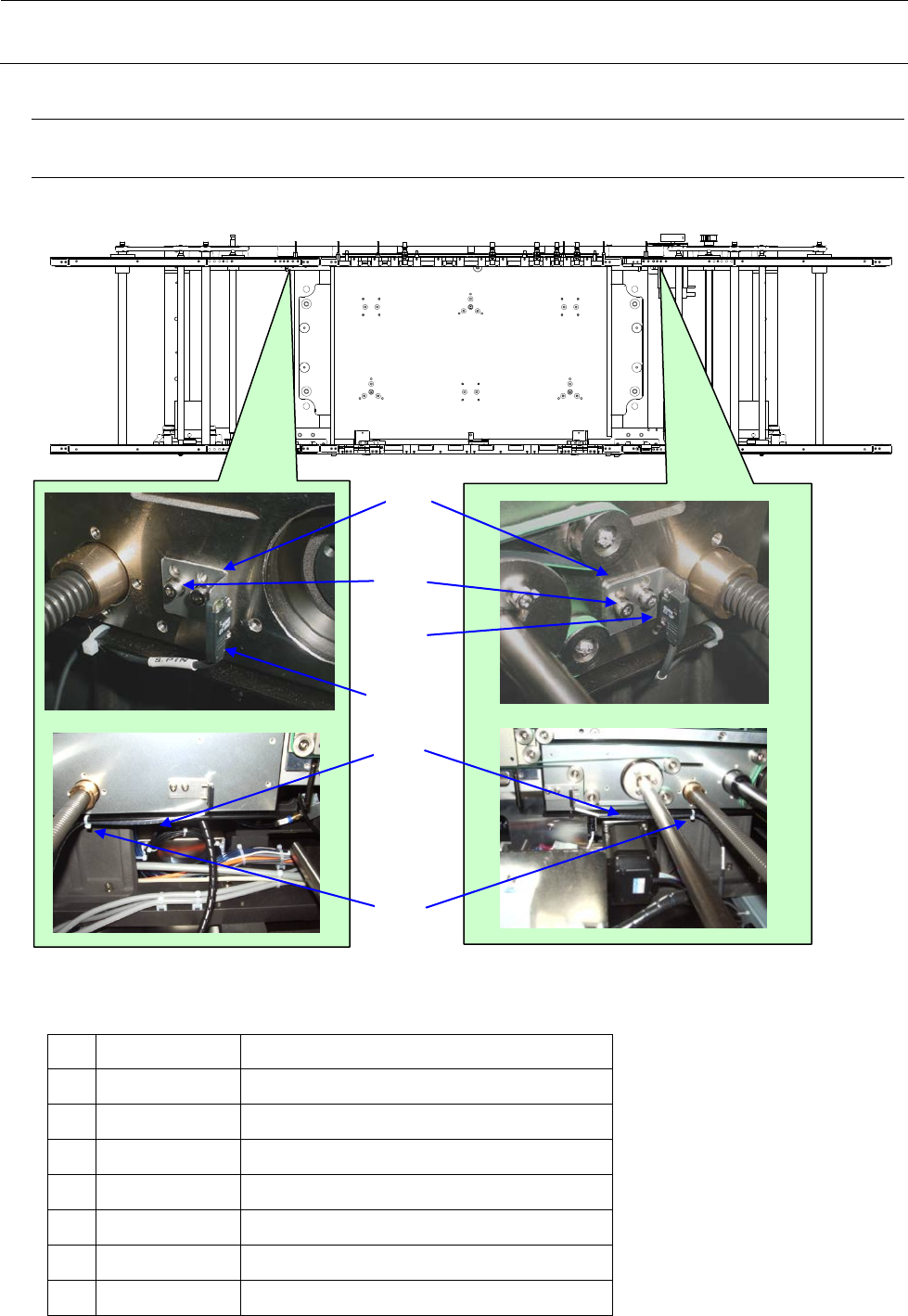

15-3．
支撑销检测传感器
15-3-1．
支撑销检测传感器的安装
货号
品名
① 40094550 SENSOR_BRACKET_AWC
② SL6031092TN SCREW
③ 40092569 BU PIN SENSOR EMISSION ASM
④ 40092575 BU PIN SENSOR RECEIVER ASM
⑤ SL6031092TN SCREW
⑥ HX005220000 SPILAL_TUBE
⑦ EA9500B0100 CABLE CLAMP
①
②
③⑤
②⑤
⑥
⑦
图 15-3-1-1
