支撑台编码器的更换
1） 与 5-12.支撑台电动机更换一样，请卸下支撑台。
2） 松开①定位螺丝，将编码器组件朝箭头方向移动，使同步皮带的张力松弛。
3） 请卸下同步皮带，取出编码器组件。
4） 松开编码器的附带螺丝（③沉头螺丝）和④定位螺丝，拆下⑤编码器。
5） 请按（3）～（1）的步骤装配。
参照 5-12 章 支撑台马达的更换，调整支撑台的平面度。
更换后，用 MS 参数计取得支撑台偏差值。
图 5-13-1 输送机底座组件
图 5-13-2 BU ENC 组件
①
维修调整要领书
5-20
5-14．
后备止动器的更换（仅适用于 EN 机）
1） BU 止动器的前后位置，在空气 ON 的状态，BU 止动器（橡胶部）顶到球螺丝法兰盘外周的状态，
应为图示Ａ尺寸应为 5mm。
2） 调整ＢＵ止动器的锁定传感器位置时，从缸筒被拉进的状态把处啊难器向「B」方向移动，ON（LED
亮灯）之后再移动 1mm，然后固定。
※请确认缸筒动作时 LED 一定要亮灯。
3） 速度控制的调整 从全闭转三圈后固定。

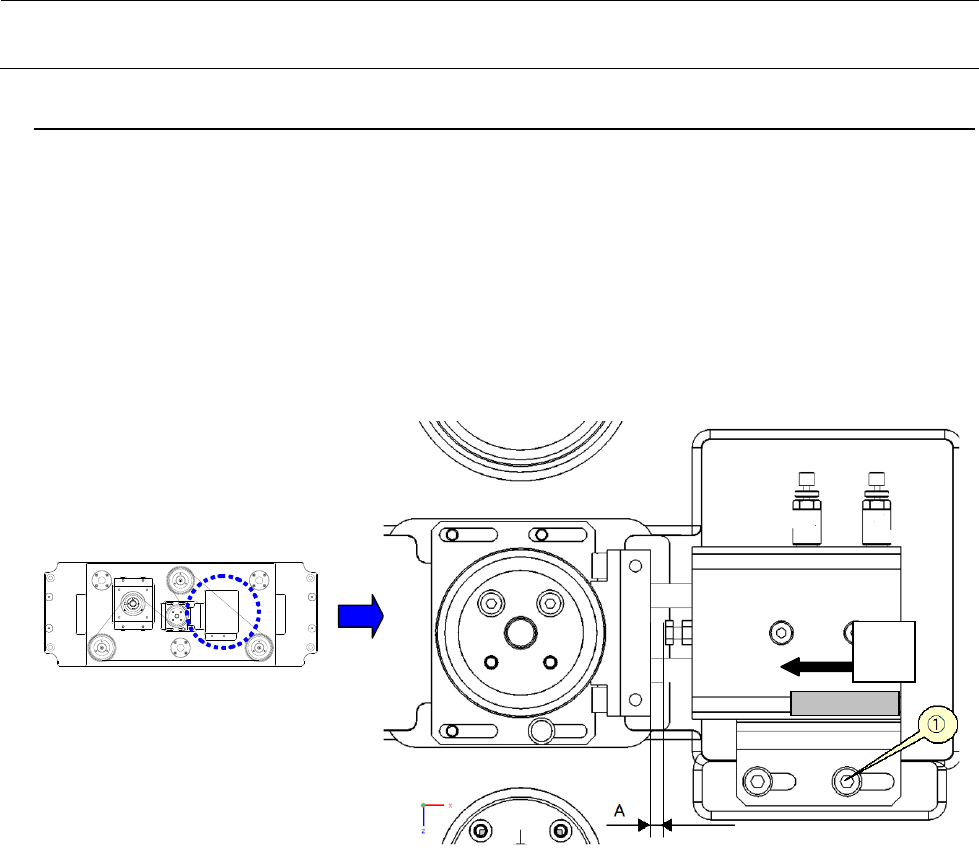

图 5-14-1 后备台止动器
＜调整方法＞
1） 打开空气的状态，拧松⑥BU 止动器架固定螺丝进行调节。
拧松④气缸筒固定螺丝，把①BU 止动器（橡胶部）的高度和球螺丝的法兰盘外周高度调整一致。
2） 拧松⑨BU 锁定传感器的固定螺丝，调整到符合规格的位置。
3） 暂时拧松⑧速度控制的锁定螺母，从全闭的状态返回到指定转数，然后用锁定螺母固定。
Ｂ
维修调整要领书
5-21
5-15．

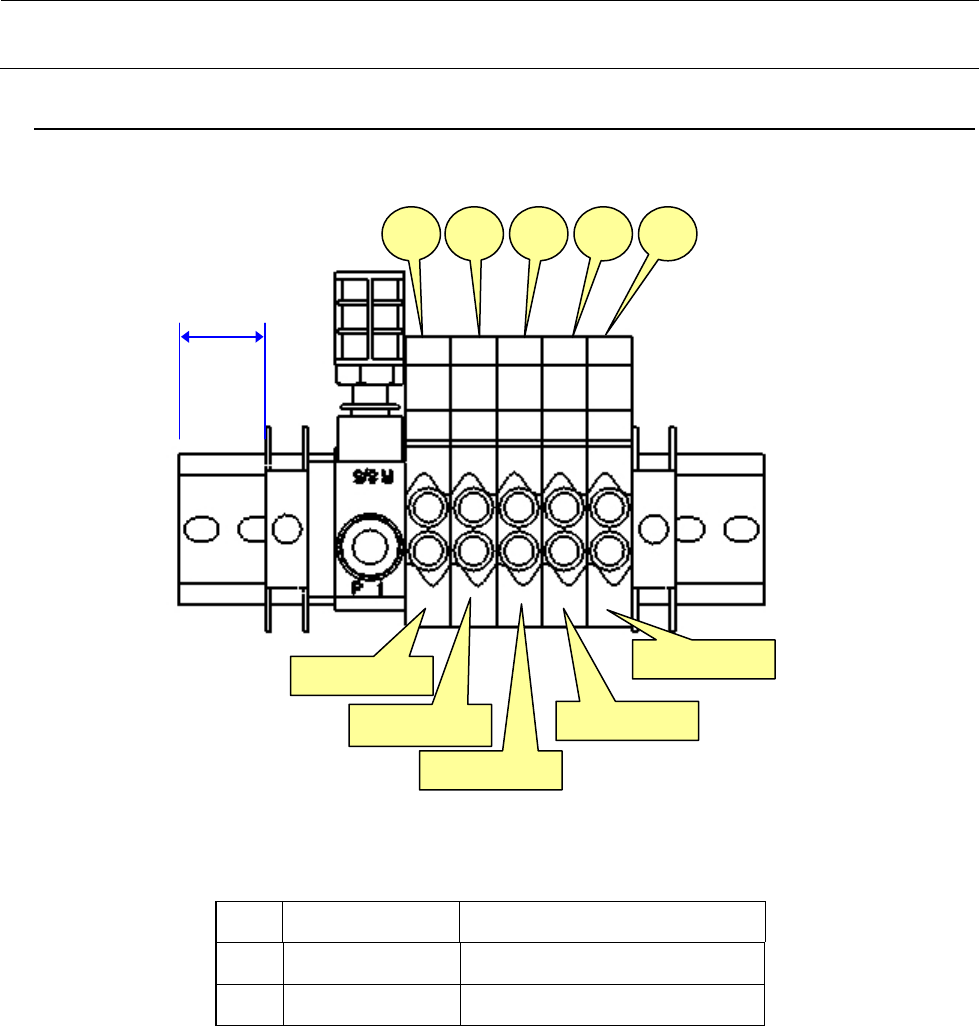

电磁阀
对于标准规格，电磁法 EN 机时追加 PV150209000。
No. 货号 品名
① PV150209300 5-PORT SOLENOID VALVE
② PV150209000 5-PORT SOLENOID VALVE
(20
(20mm)
ATC(标准)
STOP(标准)
BU(EN)
VCSSV(OP)
R-ATC(OP)
① ① ② ① ①
