维修调整要领书 5- 21 5- 15 ．电磁阀对于标准规格，电磁法 EN 机时追加 PV150209000 。 No. 货号品名 ① PV150209300 5- PO RT SOLEN OID VALVE ② PV150209000 5- PORT SOL ENOID VA LVE (20 (20mm) ATC( 标准 ) STOP( 标准 ) BU(EN) VCSSV(OP) R- ATC(O P) ① ① ② ① ①

维修调整要领书

5-20

5-14．

后备止动器的更换（仅适用于 EN 机）

1） BU 止动器的前后位置，在空气 ON 的状态，BU 止动器（橡胶部）顶到球螺丝法兰盘外周的状态，

应为图示Ａ尺寸应为 5mm。

2）调整ＢＵ止动器的锁定传感器位置时，从缸筒被拉进的状态把处啊难器向「B」方向移动，ON（LED

亮灯）之后再移动 1mm，然后固定。

※请确认缸筒动作时 LED 一定要亮灯。

3）速度控制的调整从全闭转三圈后固定。

图 5-14-1 后备台止动器

＜调整方法＞

1）打开空气的状态，拧松⑥BU 止动器架固定螺丝进行调节。

拧松④气缸筒固定螺丝，把①BU 止动器（橡胶部）的高度和球螺丝的法兰盘外周高度调整一致。

2）拧松⑨BU 锁定传感器的固定螺丝，调整到符合规格的位置。

3）暂时拧松⑧速度控制的锁定螺母，从全闭的状态返回到指定转数，然后用锁定螺母固定。

Ｂ

维修调整要领书

5-21

5-15．

电磁阀

对于标准规格，电磁法 EN 机时追加 PV150209000。

No. 货号品名

① PV150209300 5-PORT SOLENOID VALVE

② PV150209000 5-PORT SOLENOID VALVE

(20

(20mm)

ATC(标准)

STOP(标准)

BU(EN)

VCSSV(OP)

R-ATC(OP)

① ① ② ① ①

维修调整要领书

6-1

CAL 块

6-1．

CAL 基板组的更换

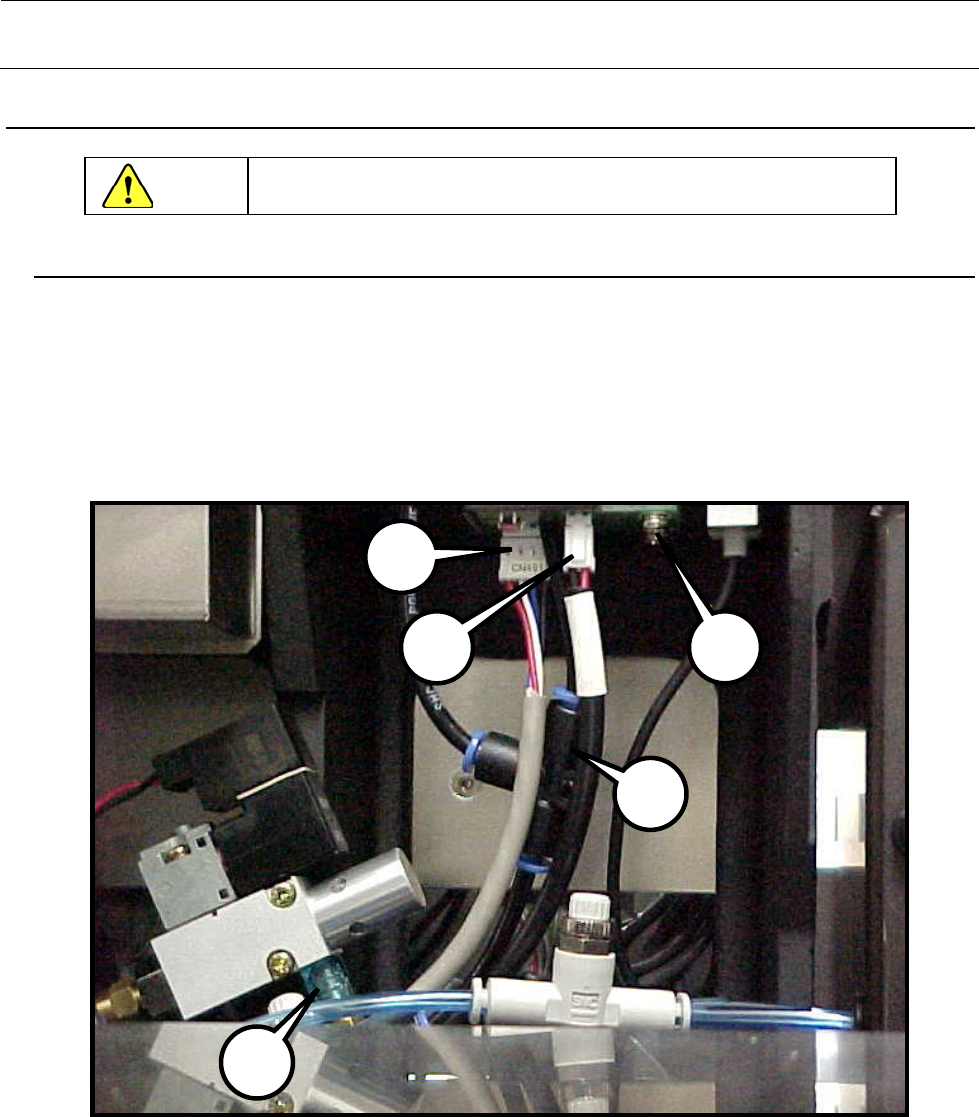

1）卸下差入基板的 2 根束线①

2）从轧花单元卸下φ４空气软管②

3）卸下 4 处的Ｍ 3 螺丝③，从 CAL 侧护罩拉下基板，卸下 φ4 空气软管。

这样就可以取处 CAL 基板组。

4）基板更换后，请按照相反的程序组装。

滤清器④的更换不切断空气也可能

货号 40000641 品名 FILTER

为了防止突然的起动造成事故，请关掉电源之后再进行操作。

危险
