维 修调整要领书 6-2 6-2 ． 更换取出器 1 ） 请使本体左下方的手柄阀置于关闭状态。 2 ） 拆下 φ 4 气管 ① 、 φ 6 气管 ② 。 3 ） 卸下 CAL V CUM SV 组的线束 ③ 。 4 ） 请取下安装螺钉 ④ （ 2 颗），更换 CAL V CUM SV 组。 5 ） 安装请按相反的步骤进行。 4 2 3 1 CAL VCUM S V 组
维修调整要领书
6-1
6
CAL 块
6-1．
CAL 基板组的更换
1） 卸下差入基板的 2 根束线①
2） 从轧花单元卸下φ４空气软管②
3） 卸下 4 处的Ｍ 3 螺丝③，从 CAL 侧护罩拉下基板，卸下 φ4 空气软管。
这样就可以取处 CAL 基板组。
4） 基板更换后，请按照相反的程序组装。
滤清器④的更换不切断空气也可能
货号 40000641 品名 FILTER
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
1
2
3
1
4
危险
维修调整要领书
6-2
6-2．
更换取出器

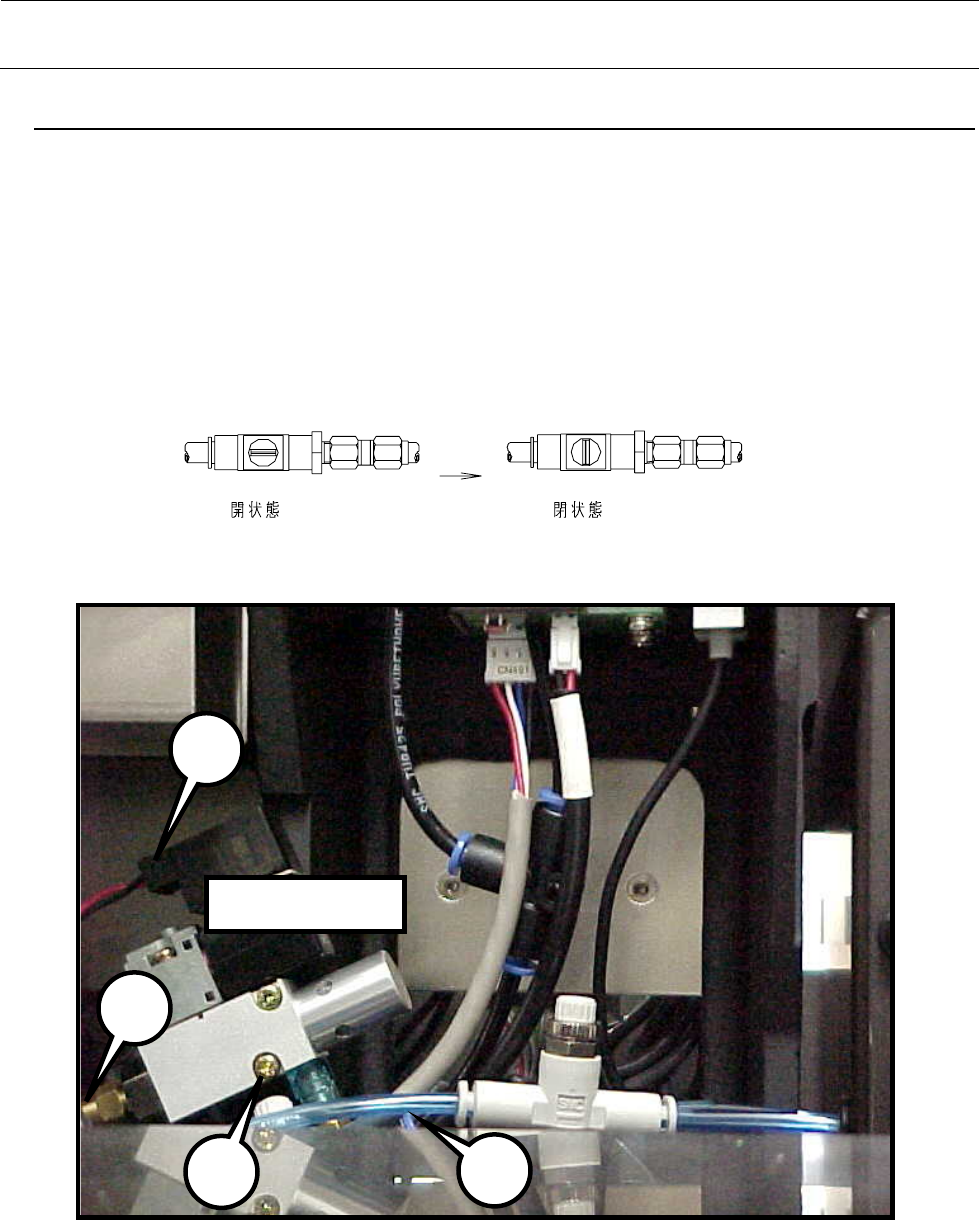

1） 请使本体左下方的手柄阀置于关闭状态。
2） 拆下φ4 气管①、φ6 气管②。
3） 卸下 CAL VCUM SV 组的线束③。
4） 请取下安装螺钉④（2 颗），更换 CAL VCUM SV 组。
5） 安装请按相反的步骤进行。
4
2
3
1
CAL VCUM SV 组
维修调整要领书
6-3
6-3．
测力传感器的更換
1） 请卸下测力传感器放大器护盖，从测力传感器放大器上拆下线束。
2） 拆下固定螺丝（SM6031402TN 2 个），卸下测力传感器。
3） 拆下固定螺丝（SL6040892TN 2 个），卸下测力传感器放大器。
测力传感器组件
SM6031402TN
测力传感器放大器护盖
测力传感器放大器
SL6040892TN
