维修调整要领书 7-3 5 ）请调整传感器配件的位置。 OPEN 时 → 逐渐打开滑板，在 LED 熄灭之后进入 1mm 的地方固定传感器碰块。 CLOSE 时 → 逐渐关闭滑板，在 LED 点亮之后离开 1mm 的地方滑板应停止。图 7 -1- 3 OPEN 时图 7 -1- 4 CLOSE 时 6 ）请装配 φ４空气软管。请参照下图，用空气软管（φ 4 ）装配调速器和电磁阀。图 7 -1- 5 空气配管和速度控制器…

维修调整要领书

7-2

4）请进行气缸杆部的固定位置调整。

在打开滑板的状态，用目视调整位置，让 ATC 座的孔和滑板圆弧中心调成一致，调整 ATC 气缸

的附属螺母和 ATC 接头。

此时，在 ATC 接头的螺丝部涂上锁定漆 242。

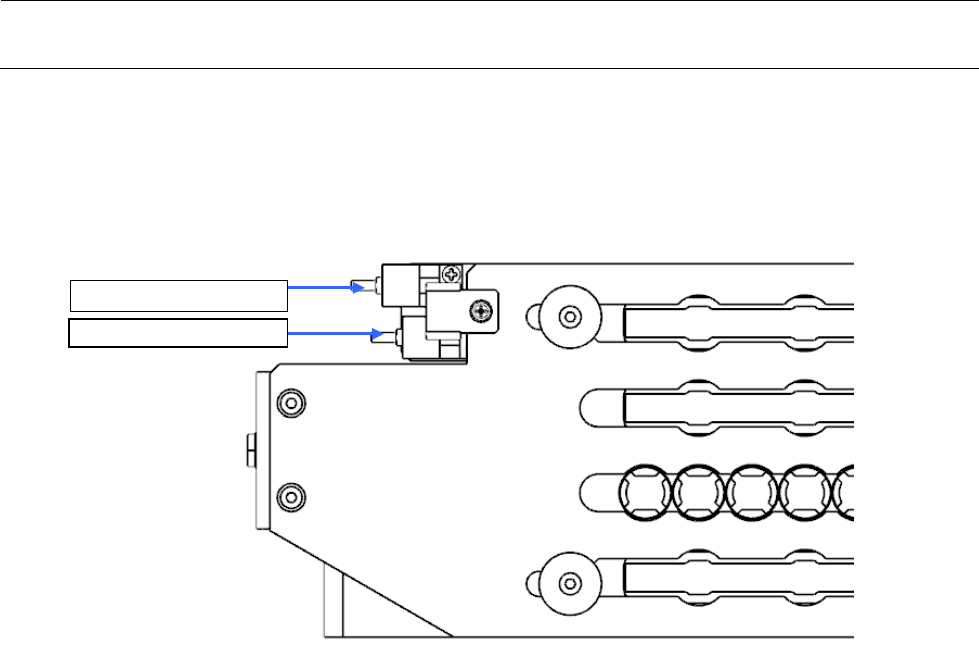

图 7-1-2 固定时调整位置

ATC开启传感器组件

ATC关闭传感器组件

维修调整要领书

7-3

5）请调整传感器配件的位置。

OPEN 时→逐渐打开滑板，在 LED 熄灭之后进入 1mm 的地方固定传感器碰块。

CLOSE 时→逐渐关闭滑板，在 LED 点亮之后离开 1mm 的地方滑板应停止。

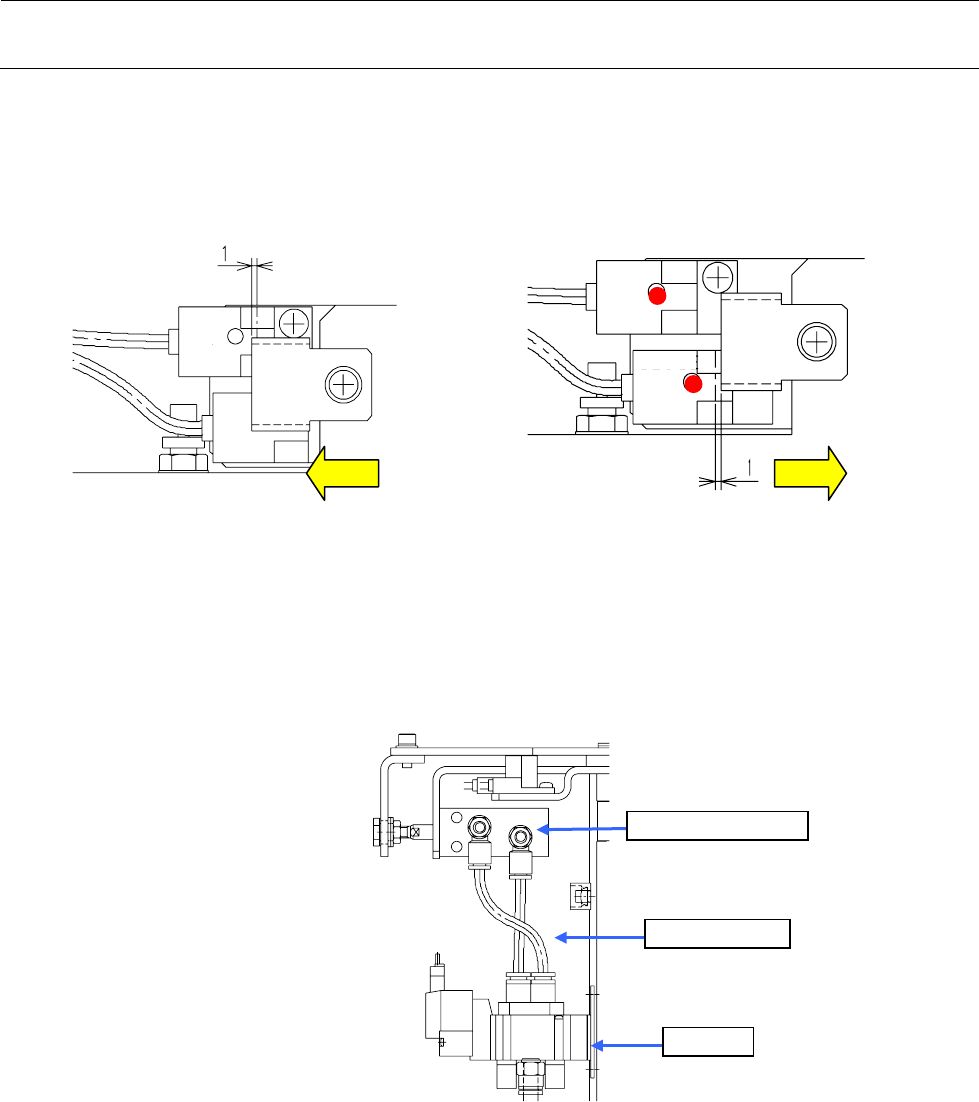

图 7-1-3 OPEN 时图 7-1-4 CLOSE 时

6）请装配φ４空气软管。

请参照下图，用空气软管（φ4）装配调速器和电磁阀。

图 7-1-5 空气配管和速度控制器的位置

LED 熄灭之后再向左 1mm LED 点亮之后再向右 1mm

OPEN

传感器

传感器碰块

电磁阀

速度控制器

空气软管φ4

维修调整要领书

7-4

7-2．

ATC OPEN/CLOSE 传感器的更换

1）卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。

2）请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。

3）请用束线箍把电缆线固定在固定底座上，安装传感器碰块。

7-3．

速度控制器的调整

1）请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。

(大约是从旋钮全闭转动 2 圈半。)

2）调整后，应固定旋钮。

<规格> 滑板开闭时间…80±5msec

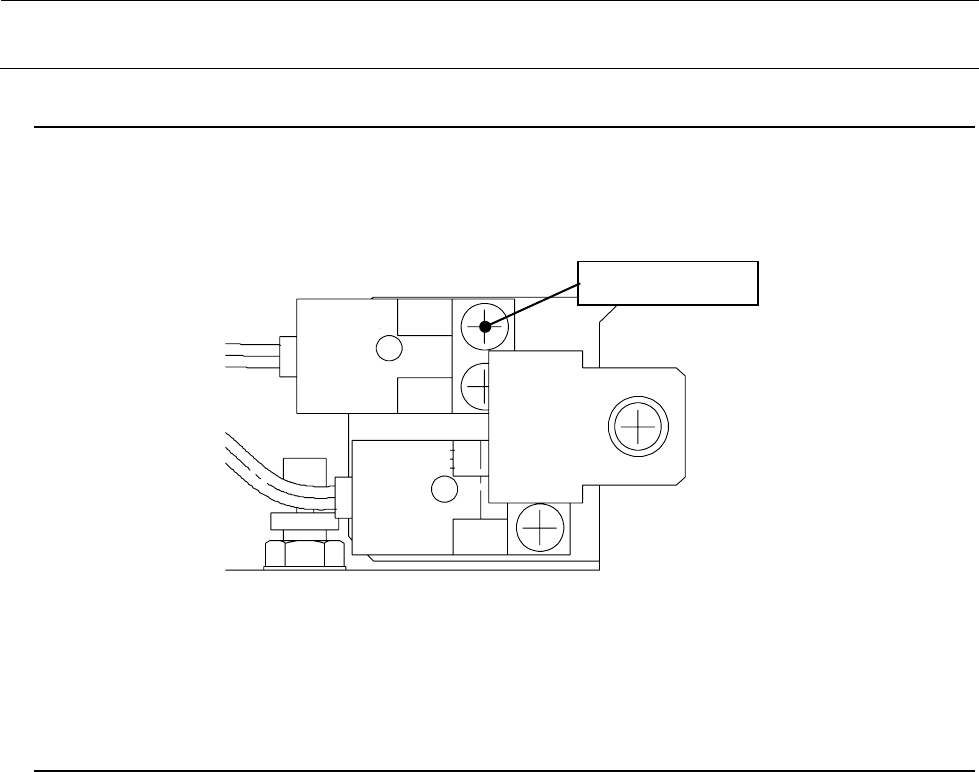

图 7-2-1 OPEN/CLOSE 传感器

传感器安装螺丝

OPEN

传感器

传感器碰块
