维修调整要领书 1-4 2 ） 后方固定时， 要使安装在贴装头板背面的 X_LMT 传感器碰块与传感器表面的空隙为 1.0 ～ 1.9 mm （目 标是 1.5 mm ）。 A 部 B 部 1.0 ～ 1.9 （目标是 1.5 mm ） A 部 X_ - LMT 传感器组件 X_LMT 传感器碰块 B 部 1.0 ～ 1.9 （目标是 1.5 mm ） X_+LMT 传感器组件 X_LMT 传感器碰块
维修调整要领书
1-3
1-2．
极限传感器、原点附近传感器的更换
1） 只更换传感器的时候，没有必要调整位置。
2） 支架也一起更换的时候，需要调整位置。
1-2-1．
Ｘ轴极限传感器、Ｘ轴原点附近传感器的更换

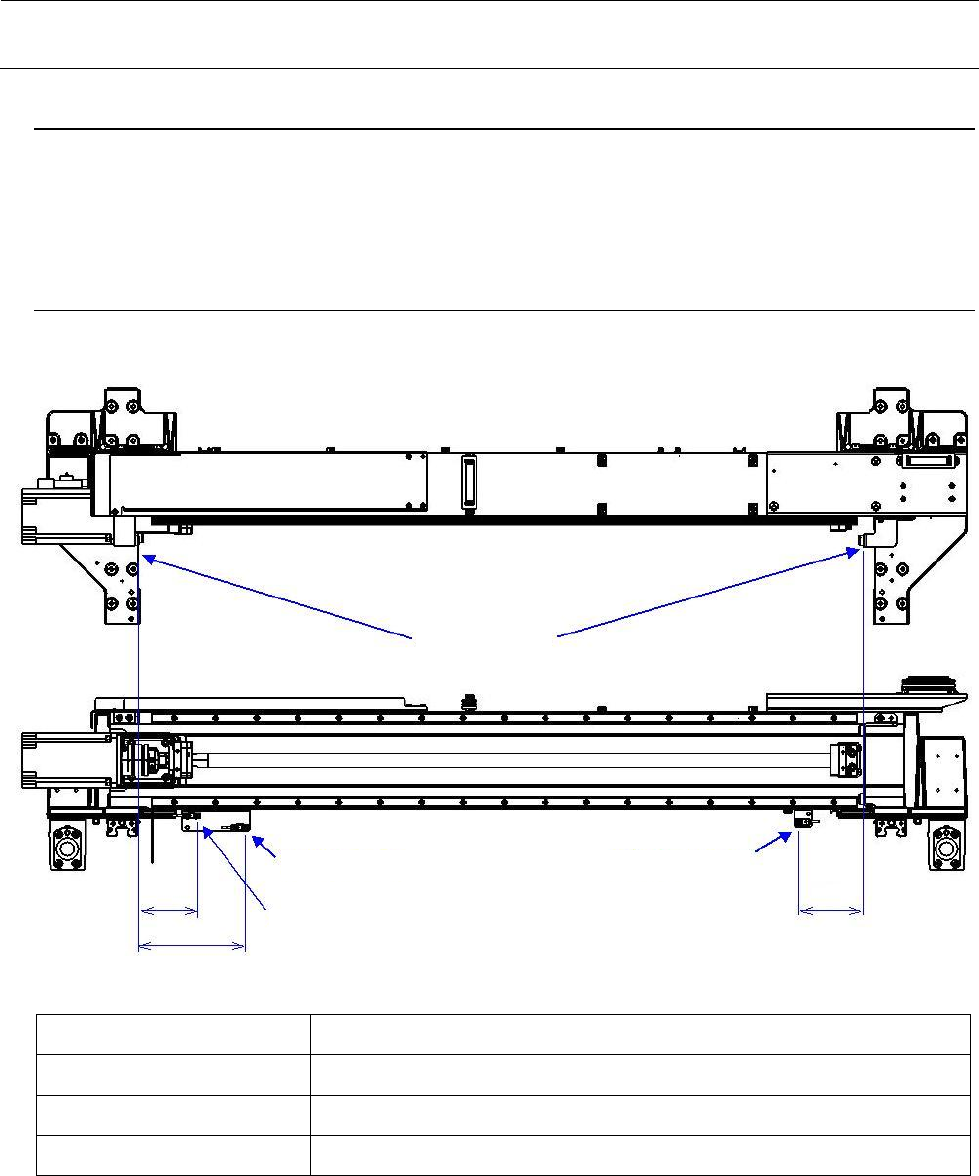

1） 拧松固定 X 极限传感器支架的螺丝，按照下图的 X 架端 L、R 的距离进行固定。
左侧 (X 负侧极限传感器) X 架端 L 的止动橡胶安装面和传感器中心的距离: 857mm
中央 (X 原点附近传感器) X 架端 L 的止动橡胶安装面和传感器中心的距离: 156.7mm
右侧 (X 正侧极限传感器) X 架端 R 的止动橡胶安装面和传感器中心的距离: 94.2mm
极限传感器与碰块的空隙 1.0～1.9mm (目标是 1.5mm)
85.7
156.7
94.2
止动橡胶安装面
X原点附近传感器
X负侧极限传感器
X正侧极限传感器
维修调整要领书
1-4

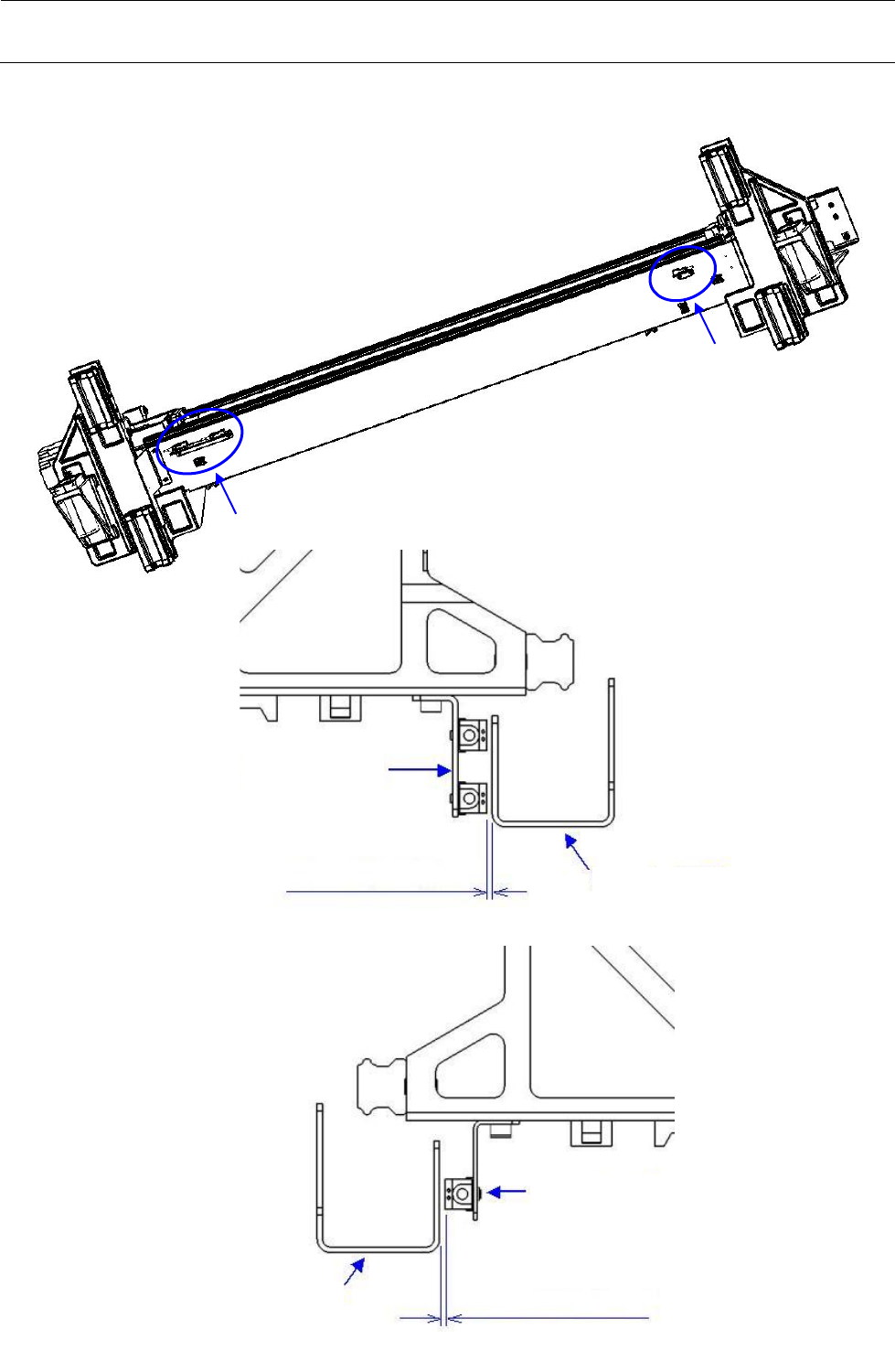

2） 后方固定时，要使安装在贴装头板背面的 X_LMT 传感器碰块与传感器表面的空隙为 1.0～1.9mm（目
标是 1.5mm）。
A部
B部
1.0～1.9（目标是 1.5mm）
A部
X_-LMT 传感器组件
X_LMT 传感器碰块
B部
1.0～1.9（目标是 1.5mm）
X_+LMT 传感器组件
X_LMT 传感器碰块
维修调整要领书
1-5
1-2-2．
Y 轴极限传感器、Y 轴原点附近传感器的更换
※ 更换传感器时，不需要调整位置。
※ 包括支架也更换时，需要调整位置。
1） 松开 Y 极限传感器托架的止动螺丝进行调整，离开座架之开尾销安装中心位置的距离要成为下图
所示的尺寸，然后予以固定。
前侧（Y 负侧极限传感器） 从座架前侧开尾销安装中心位置到传感器中心的距离：208mm
前侧 2（Y 接近传感器） 从座架前侧开尾销安装中心位置到传感器中心的距离：315mm
后侧 2（Y 正正侧极限传感器
）
从座架后侧开尾销安装中心位置到传感器中心的距离
L 规格：43.5mm、XL 规格：48.5mm
极限传感器与碰块的空隙 1.0～1.9mm（目标是 1.5mm）
开尾销
开尾销
向视A
Y极限传感器
向视B
前
后
209
315
L 规格：43.5
XL 规格：48.5
开尾销孔部
