维修调整要领书 7-4 7-2 ． ATC OPEN/ CLOSE 传感器的更换 1 ） 卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。 2 ） 请更换 AT C OPEN 传感器组或 ATC CLOS E 传感器组。 3 ） 请用束线箍把电缆线固定在固定底座上，安装传感器碰块。 7-3 ． 速度控制器的调整 1 ） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。 ( 大约是从旋钮全闭转动 2 圈半。 ) 2 ） 调…
维修调整要领书
7-3
5） 请调整传感器配件的位置。
OPEN 时→逐渐打开滑板，在 LED 熄灭之后进入 1mm 的地方固定传感器碰块。
CLOSE 时→逐渐关闭滑板，在 LED 点亮之后离开 1mm 的地方滑板应停止。
图 7-1-3 OPEN 时 图 7-1-4 CLOSE 时
6） 请装配φ４空气软管。
请参照下图，用空气软管（φ4）装配调速器和电磁阀。
图 7-1-5 空气配管和速度控制器的位置
LED 熄灭之后再向左 1mm LED 点亮之后再向右 1mm
OPEN
传感器
CLOSE
传感器
传感器碰块
传感器碰块
电磁阀
速度控制器
空气软管φ4
维修调整要领书
7-4
7-2．
ATC OPEN/CLOSE 传感器的更换
1） 卸下传感器碰块，从 ATC 底座侧面的固定底座切断束线箍。
2） 请更换 ATC OPEN 传感器组或 ATC CLOSE 传感器组。
3） 请用束线箍把电缆线固定在固定底座上，安装传感器碰块。
7-3．
速度控制器的调整
1） 请转动速度控制器的旋钮，把滑板的开闭时间调整到规格值。
(大约是从旋钮全闭转动 2 圈半。)
2） 调整后，应固定旋钮。
<规格> 滑板开闭时间…80±5msec
图 7-2-1 OPEN/CLOSE 传感器
传感器安装螺丝
OPEN
传感器
CLOSE
传感器
传感器碰块
维修调整要领书
8-1
8
VCS
8-1．
摄像机组的更换
8-1-1．
54mm/27mm 视野摄像机组的更换
1） 请拆下锁销，卸下①平板。
2） 请拆下②VCS 护罩。
3） 请从各个照明基板上拆下连接器。
4） 请拆下照明装置固定螺丝（4 处）③，卸下④照明装置。
5） 请拆下固定螺丝（3 处）⑤，卸下 54mm 视野摄像机组件（27mm 视野摄像机组件）。

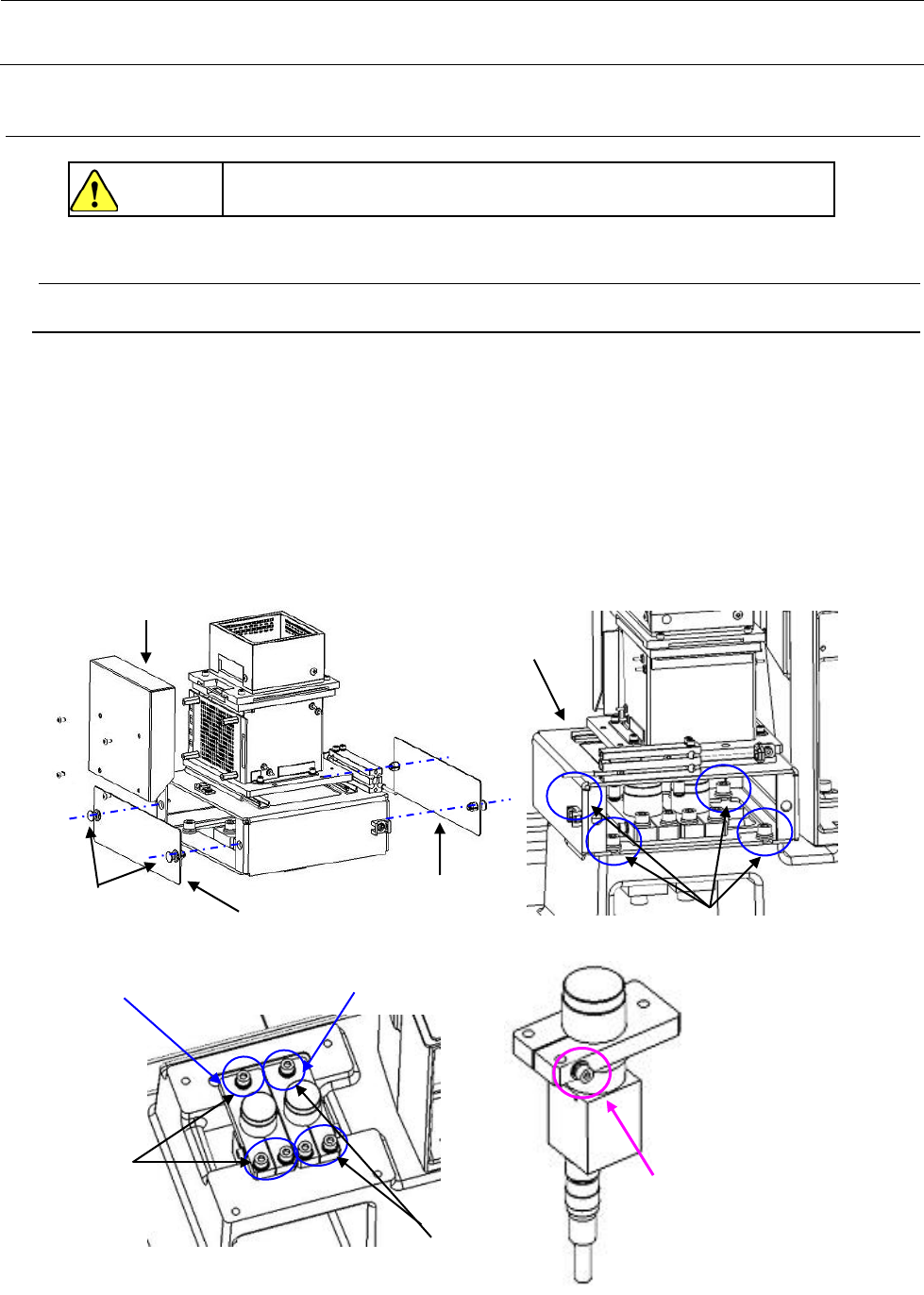

图 8-1-1
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
锁销
①
①
②
该螺丝已在工厂调整好，故请勿
拆下。
④
③
54mm 视野摄像机组件
27mm 视野摄像机组件
⑤
⑤
