维修调整要领书
8-4
8) 请设置网络。 (请参考 13 章 其他机器 13-2-4 网络的设置)
9) 请实施 Z 焦点偏移量的确定。(有关详细内容，请参考 MS 参数『调整 VCS 摄像机焦点偏差』。)
10) 请实施 VCS 摄像机定标及 VCS 摄像机偏移量的确定。
(有关详细内容，请参考 MS 参数『VCS 摄像机定标』及『VCS 摄像机偏移量』。)
11) 请实施 Z 校正。
(有关详细内容，请参考 MS 参数『DFFP VCS Z 校准』。)
维修调整要领书
8-5
8-2．
54mm 视野摄像机→27mm 视野摄像机变换气缸的更换
1） 请关闭单槽阀，停止向装置供气。
2） 拔掉图 8-2-1 的空气软管①，卸下 VCS 传感器组件。
3） 更换气缸。
※组装时请注意不要给气缸施加负荷。
＜气缸的调整方法＞
1） ＶＣＳ传感器的安装尺寸为气缸左端面到传感器全端面的尺寸 22.5mm，ＶＣＳ_OP 传感器的安装尺寸
为气缸右端面到传感器后端面 6.5mm（参照上图）。
组装后请确认传感器的检测。
2） 气缸伸出时，请把滑动装置调整为伸出 8mm（参照上图）。
更换了速度控制器之后，请调整到以 500mm/s（大致标准）进行切换。

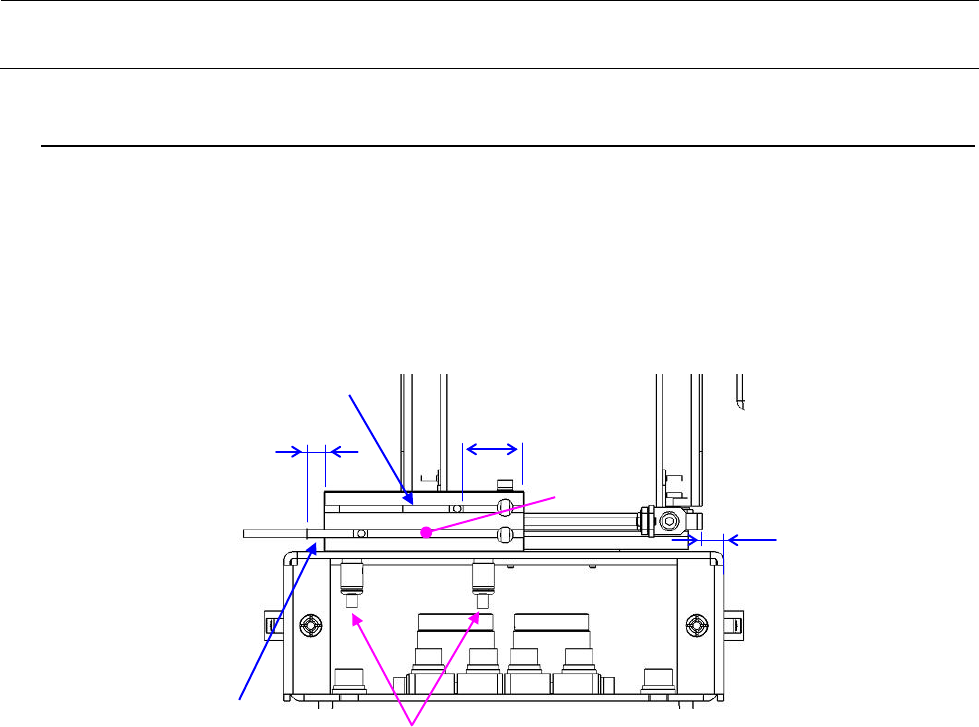

图 8-2-1
6.5
22.5
①
VCS_ST 传感器组
VCS_OP 传感器组
气缸
8
维修调整要领书
8-6
8-3．
各照明基板的更换
更换照明基板后请进行 VCS 照明粗调。
（具体请参照 MS 参数“VCS 照明粗调”。）
8-3-1．
同轴照明基板
1） 请拆下①VCS 护罩。
2） 请拆下②双头螺栓（4 个），卸下③同轴照明基板。
※请注意不要忘记连接好电缆。

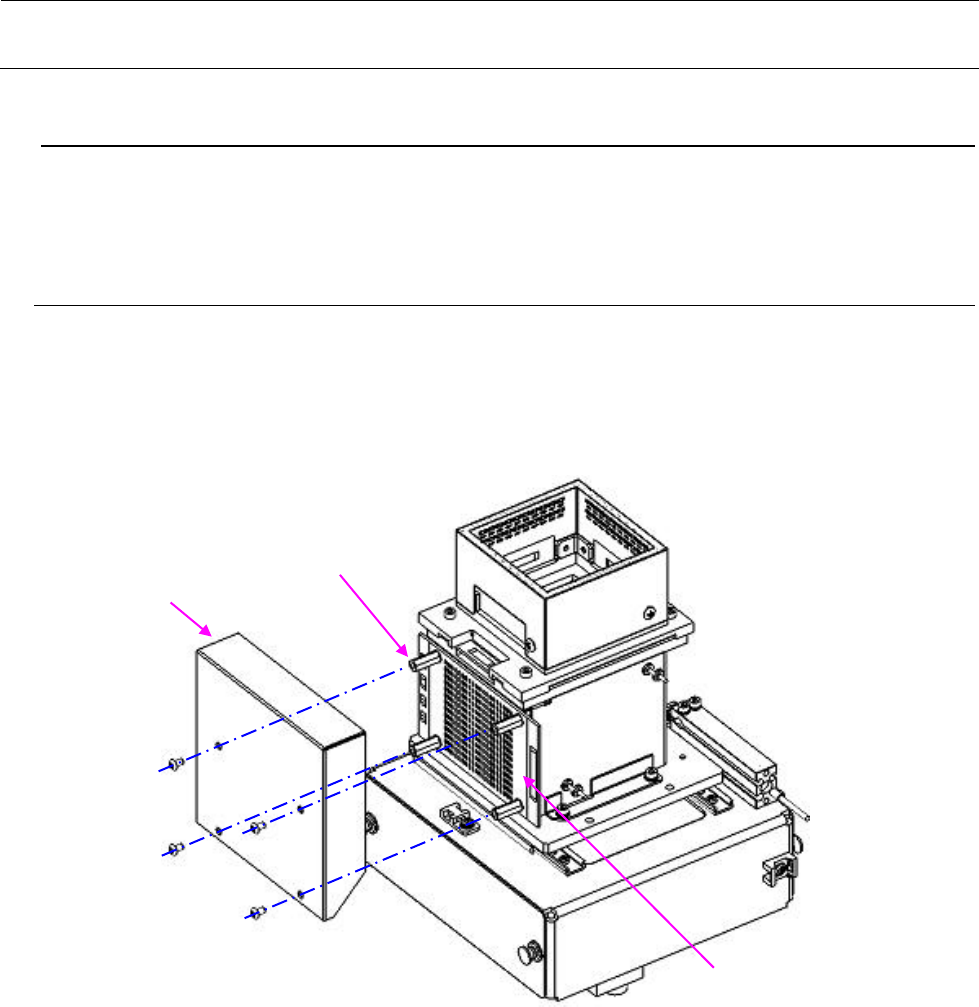

图 8-3-1-1
②双头螺栓
③40107164 同轴照明基板
①VCS护罩
