维修调整要领书 8-6 8-3 ． 各照明基板的更换 更换照明基板后请进行 VCS 照明粗调。 （具体请参照 MS 参数 “ VCS 照明粗调 ” 。） 8-3 -1 ． 同轴照明基板 1 ） 请拆下 ①VCS 护罩。 2 ） 请拆下 ② 双头螺栓（ 4 个），卸下 ③ 同轴照明基板。 ※请注意不要忘记连接好电缆。 图 8 -3- 1-1 ② 双头螺栓 ③40107164 同轴照明基板 ①VCS 护罩
维修调整要领书
8-5
8-2．
54mm 视野摄像机→27mm 视野摄像机变换气缸的更换
1） 请关闭单槽阀，停止向装置供气。
2） 拔掉图 8-2-1 的空气软管①，卸下 VCS 传感器组件。
3） 更换气缸。
※组装时请注意不要给气缸施加负荷。
＜气缸的调整方法＞
1） ＶＣＳ传感器的安装尺寸为气缸左端面到传感器全端面的尺寸 22.5mm，ＶＣＳ_OP 传感器的安装尺寸
为气缸右端面到传感器后端面 6.5mm（参照上图）。
组装后请确认传感器的检测。
2） 气缸伸出时，请把滑动装置调整为伸出 8mm（参照上图）。
更换了速度控制器之后，请调整到以 500mm/s（大致标准）进行切换。
图 8-2-1
6.5
22.5
①
VCS_ST 传感器组
VCS_OP 传感器组
气缸
8
维修调整要领书
8-6
8-3．
各照明基板的更换
更换照明基板后请进行 VCS 照明粗调。
（具体请参照 MS 参数“VCS 照明粗调”。）
8-3-1．
同轴照明基板
1） 请拆下①VCS 护罩。
2） 请拆下②双头螺栓（4 个），卸下③同轴照明基板。
※请注意不要忘记连接好电缆。
图 8-3-1-1
②双头螺栓
③40107164 同轴照明基板
①VCS护罩
维修调整要领书
8-7
8-3-2．
下方照明基板、侧面照明基板
1） 下方照明基板请首先卸下①VCS 护罩。
2） 请拆下②定位螺丝（4 个），卸下③下方照明基板。
※请注意不要忘记连接好电缆。
3） 侧面照明请首先卸下①VCS 护罩，拆下⑤定位螺丝(4 个) ，卸下④漫射器护罩。
4） 请拆下⑥定位螺丝（4 个），卸下⑦侧面照明基板。
⑧BGA 照明支架也会同时松开，故请注意不要掉落。
※请注意不要忘记连接好电缆。

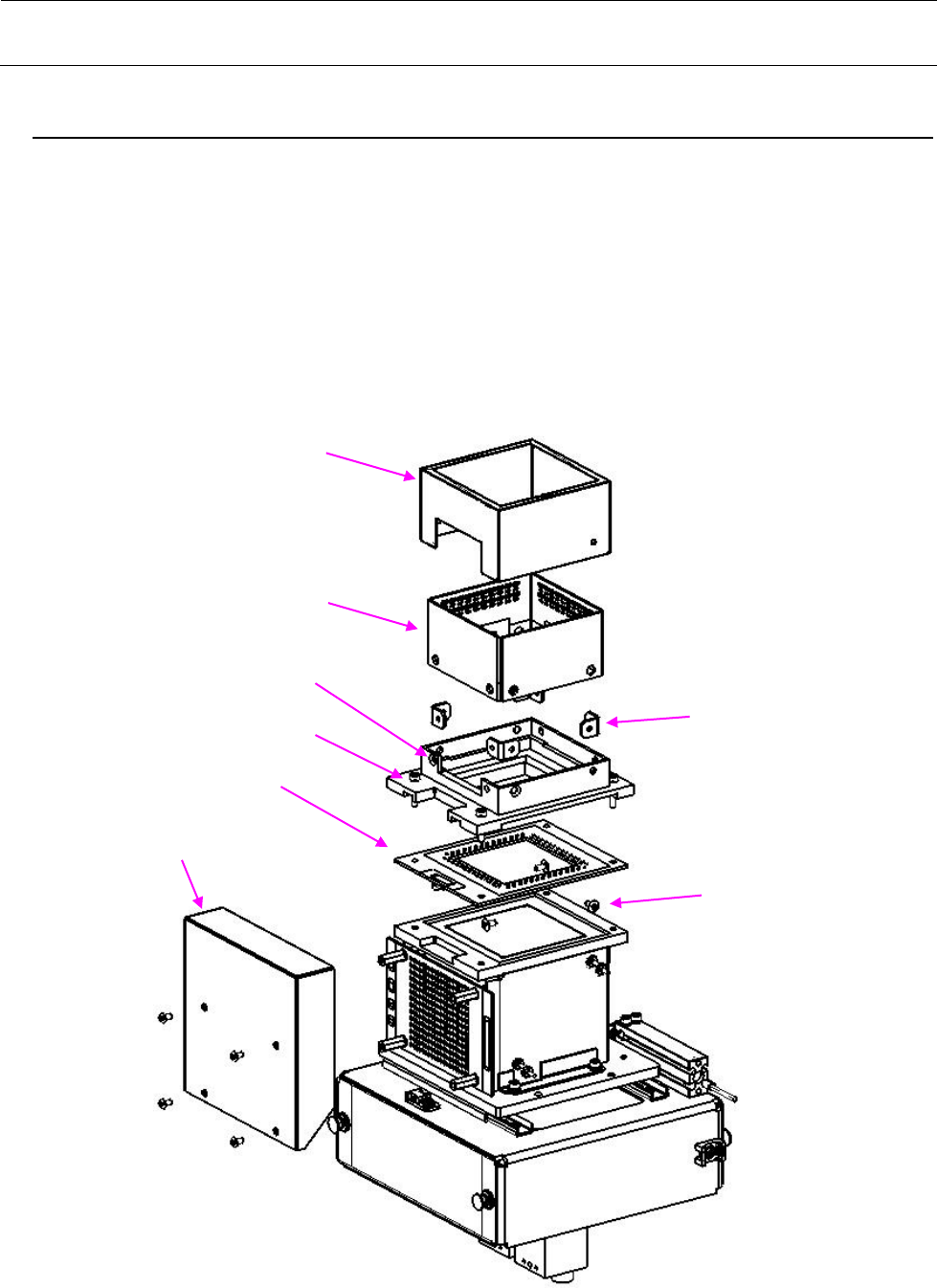

图 8-3-2-1
①VCS护罩
②定位螺丝
③40107165 下方照明基板
④漫射器护罩
⑤定位螺丝
⑦40107167 侧面照明基板
⑧BGA照明支架
⑥定位螺丝
