维修调整要领书 8-7 8-3 -2 ． 下方照明基板 、 侧面照明基板 1 ） 下方照明基板请首先卸下 ① VCS 护罩。 2 ） 请拆下 ② 定位螺丝（ 4 个 ），卸下 ③ 下方照明基板。 ※请注意不要忘记连接好电缆。 3 ） 侧面照明请首先卸下 ① VCS 护罩，拆下 ⑤ 定位螺丝 (4 个 ) ，卸下 ④ 漫射器护罩。 4 ） 请拆下 ⑥ 定位螺丝（ 4 个），卸下 ⑦ 侧面照明基板。 ⑧ BGA 照明支架也会同时松开，故请注…
维修调整要领书
8-6
8-3．
各照明基板的更换
更换照明基板后请进行 VCS 照明粗调。
（具体请参照 MS 参数“VCS 照明粗调”。）
8-3-1．
同轴照明基板
1） 请拆下①VCS 护罩。
2） 请拆下②双头螺栓（4 个），卸下③同轴照明基板。
※请注意不要忘记连接好电缆。
图 8-3-1-1
②双头螺栓
③40107164 同轴照明基板
①VCS护罩
维修调整要领书
8-7
8-3-2．
下方照明基板、侧面照明基板
1） 下方照明基板请首先卸下①VCS 护罩。
2） 请拆下②定位螺丝（4 个），卸下③下方照明基板。
※请注意不要忘记连接好电缆。
3） 侧面照明请首先卸下①VCS 护罩，拆下⑤定位螺丝(4 个) ，卸下④漫射器护罩。
4） 请拆下⑥定位螺丝（4 个），卸下⑦侧面照明基板。
⑧BGA 照明支架也会同时松开，故请注意不要掉落。
※请注意不要忘记连接好电缆。
图 8-3-2-1
①VCS护罩
②定位螺丝
③40107165 下方照明基板
④漫射器护罩
⑤定位螺丝
⑦40107167 侧面照明基板
⑧BGA照明支架
⑥定位螺丝
维修调整要领书
9-1
9
供料器台架 供料器台车（选购品）

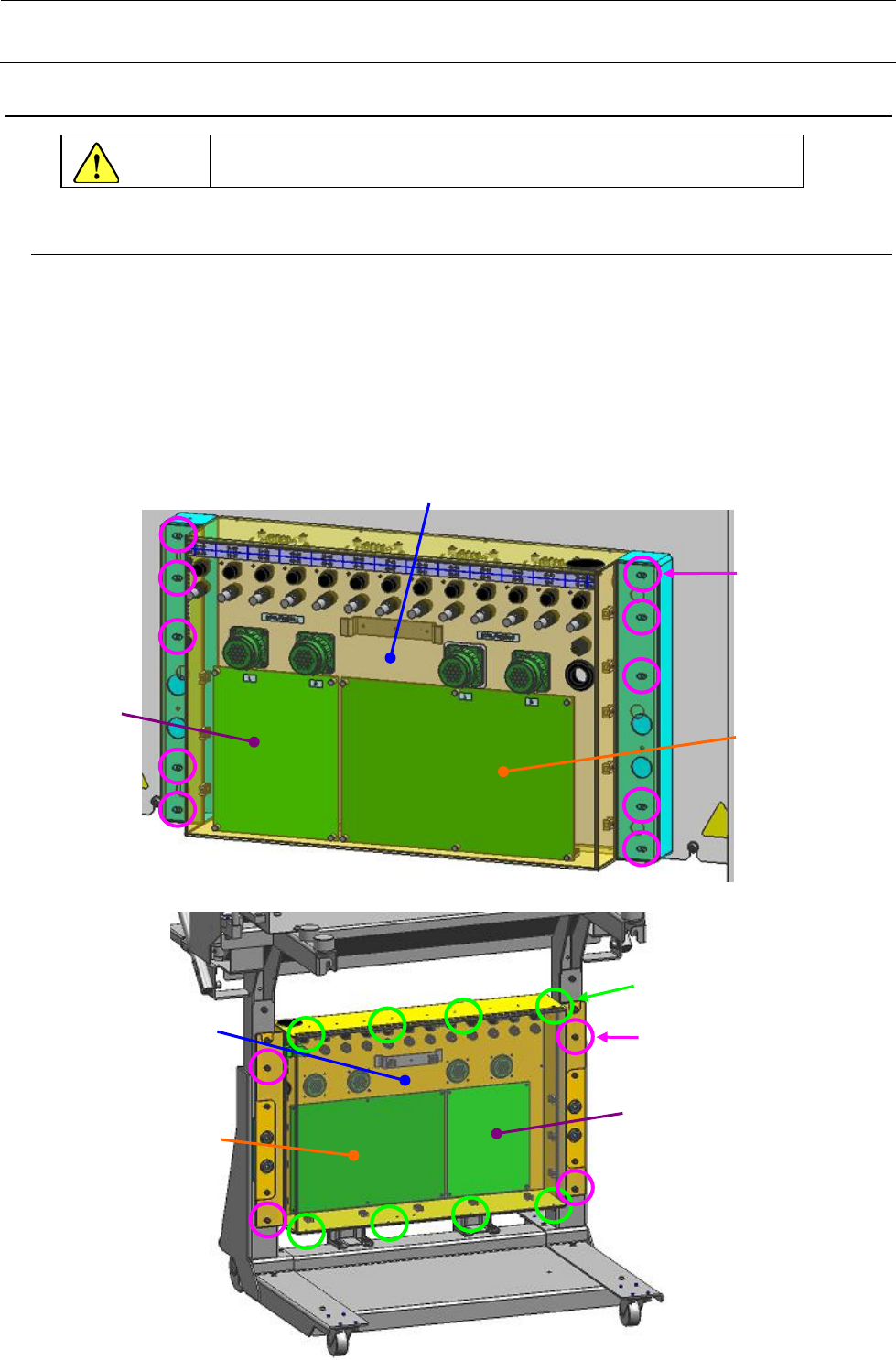

9-1．
驱动基板、供料器 I/F 基板的更换
1） 请把中继电缆和空气接头嘴从本体上拆下。
2） 固定式台架规格：请拆下 M4 固定螺丝，把 MI 连接器托板组件从本体上卸下。
供料器台车规格：请分别拆下 M3、M4 固定螺丝，卸下连接器护罩 BW_RD。
3） 请拆下与驱动基板或供料器 I／F 基板连接的线束。
4） 请拆下基板固定螺丝，分别更换成新的基板。
5） 装配请按相反的步骤进行。
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
固定螺丝（M4）
MI 连接器托板组件
驱动基板
供料器 I／F 基板
＜固定式台架规格＞
＜供料器台车规格＞
固定螺丝（M4）
连接器护罩 BW_RD
驱动基板
供料器 I／F 基板
固定螺丝（M3）
