维修调整要领书

9-2

9-2．

供料器台架基板的更换

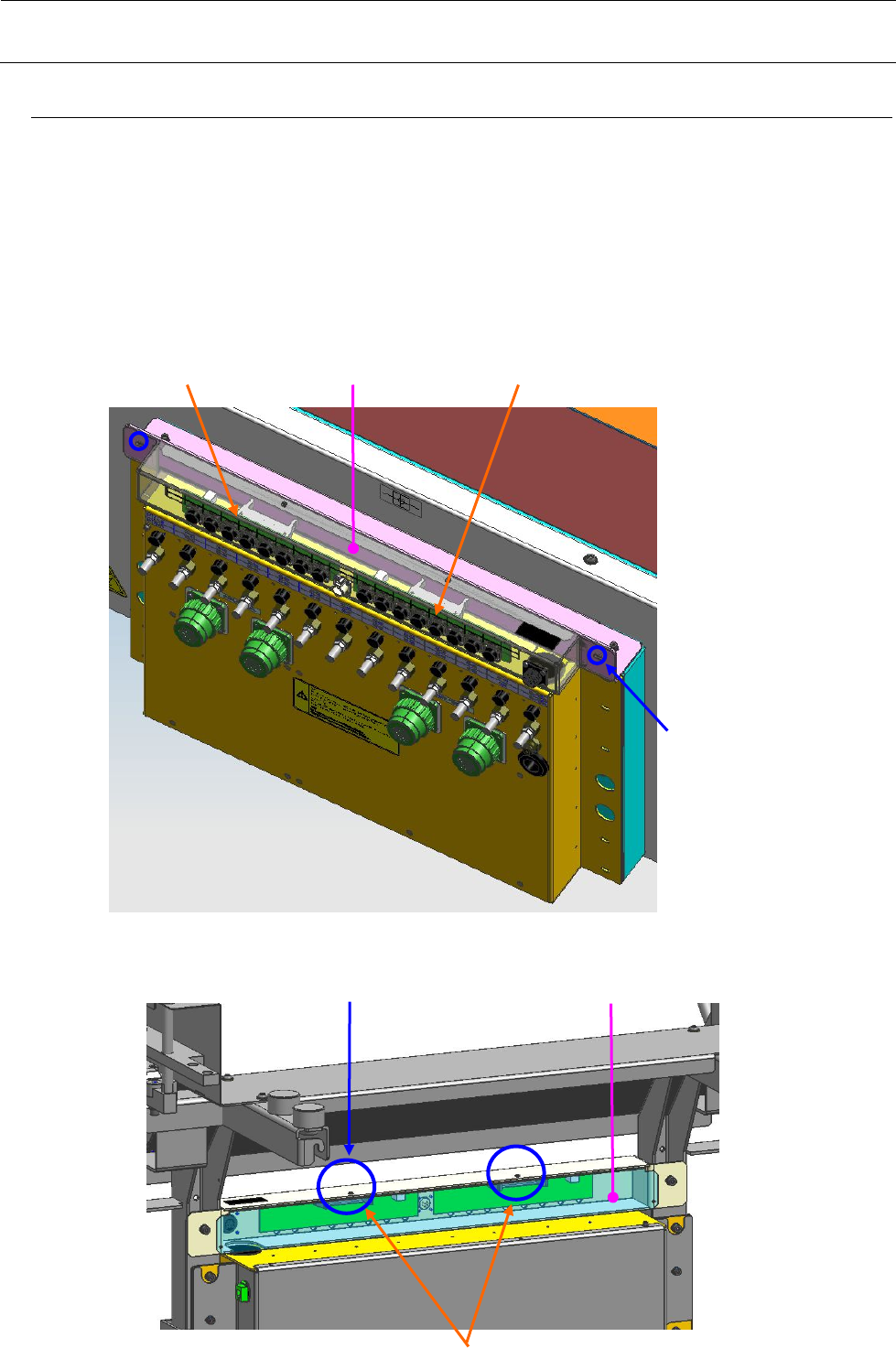

1）请拆下与 SMT 连接器托板组件连接的线束。

2）固定式台架规格：请拆下 M5 固定螺丝，把 SMT 连接器托板组件从本体上卸下。

供料器台车规格：请分别拆下 M3 固定螺丝，卸下连接器护罩 SMT。

3）请拆下与供料器台架基板连接的线束。

4）请拆下基板固定螺丝，将供料器台架基板更换为新的。

5）装配请按相反的步骤进行。

固定螺丝（M3）

连接器护罩 SMT

＜供料器台车规格＞

供料器台架基板

＜固定式台架规格＞

固定螺丝（M5）

SMT 连接器托板组件

供料器台架基板

维修调整要领书

9-3

9-3．

驱动气缸的更换

1）关掉主体电源。

2）如果是选配的供料器台车，请把供料器台车从主机上拆下移到外面，按选择器 ON，按左右的机械

操纵阀，使升降机上升之后切断主机的主压力空气。关掉主体总压缩空气。（手阀）

3）请卸下左右的空气软管和插头。

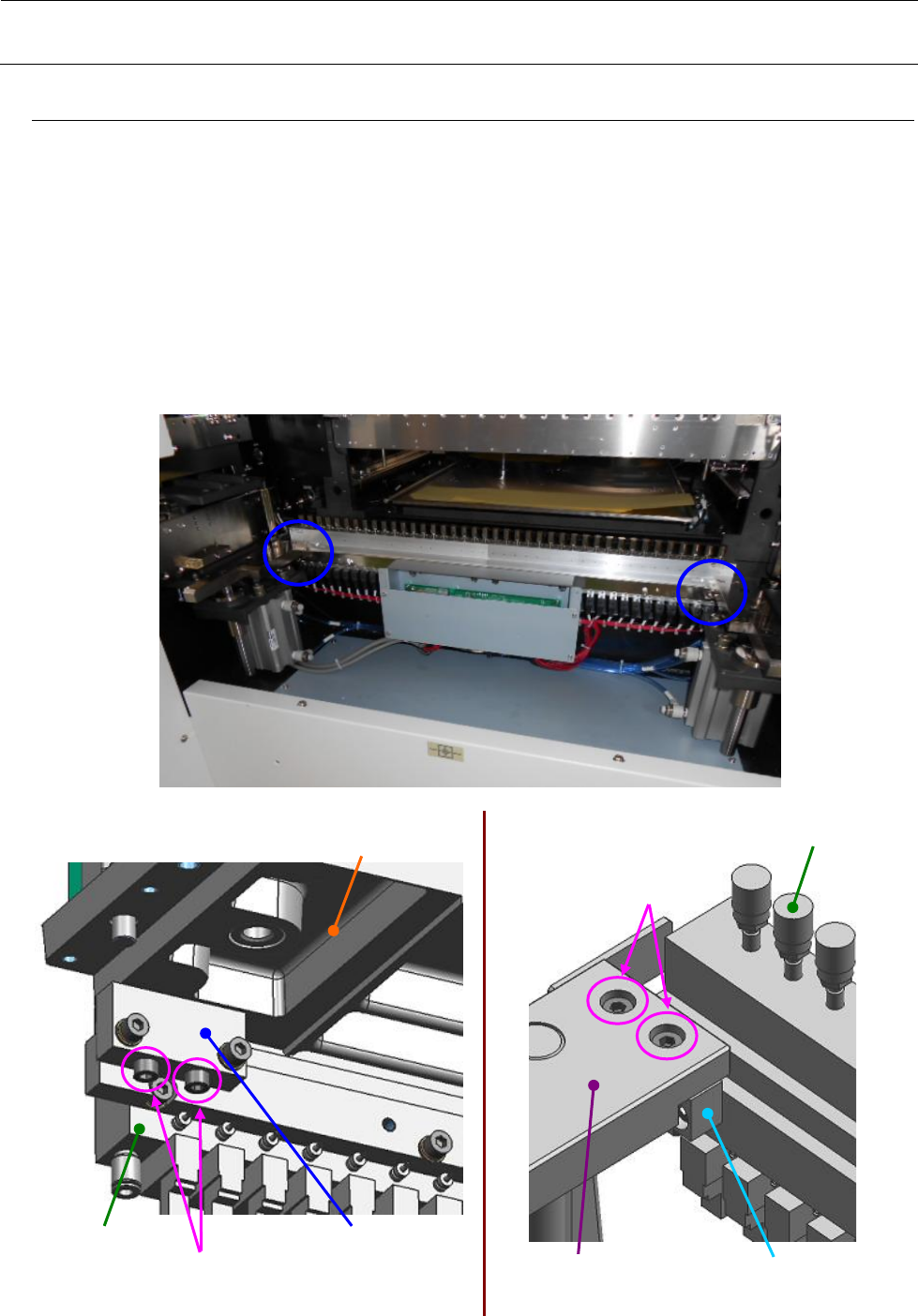

4）卸下驱动器支架的固定螺丝。

※ 再有，安装时各规格是不同的，故请注意。

固定式台架规格：从下方安装到台架下面。

供料器台车规格：从上方安装到台架升降器下面。

<固定式台架规格>

驱动器支架A

台架

驱动器气缸

固定螺丝

<供料器台车规格>

台架升降器

固定螺丝

驱动器支架C

驱动器气缸

维修调整要领书

9-4

5）更换新的驱动器气缸，与下图相反组装。

〈注意〉请在有平面的机台货台架上面操作。

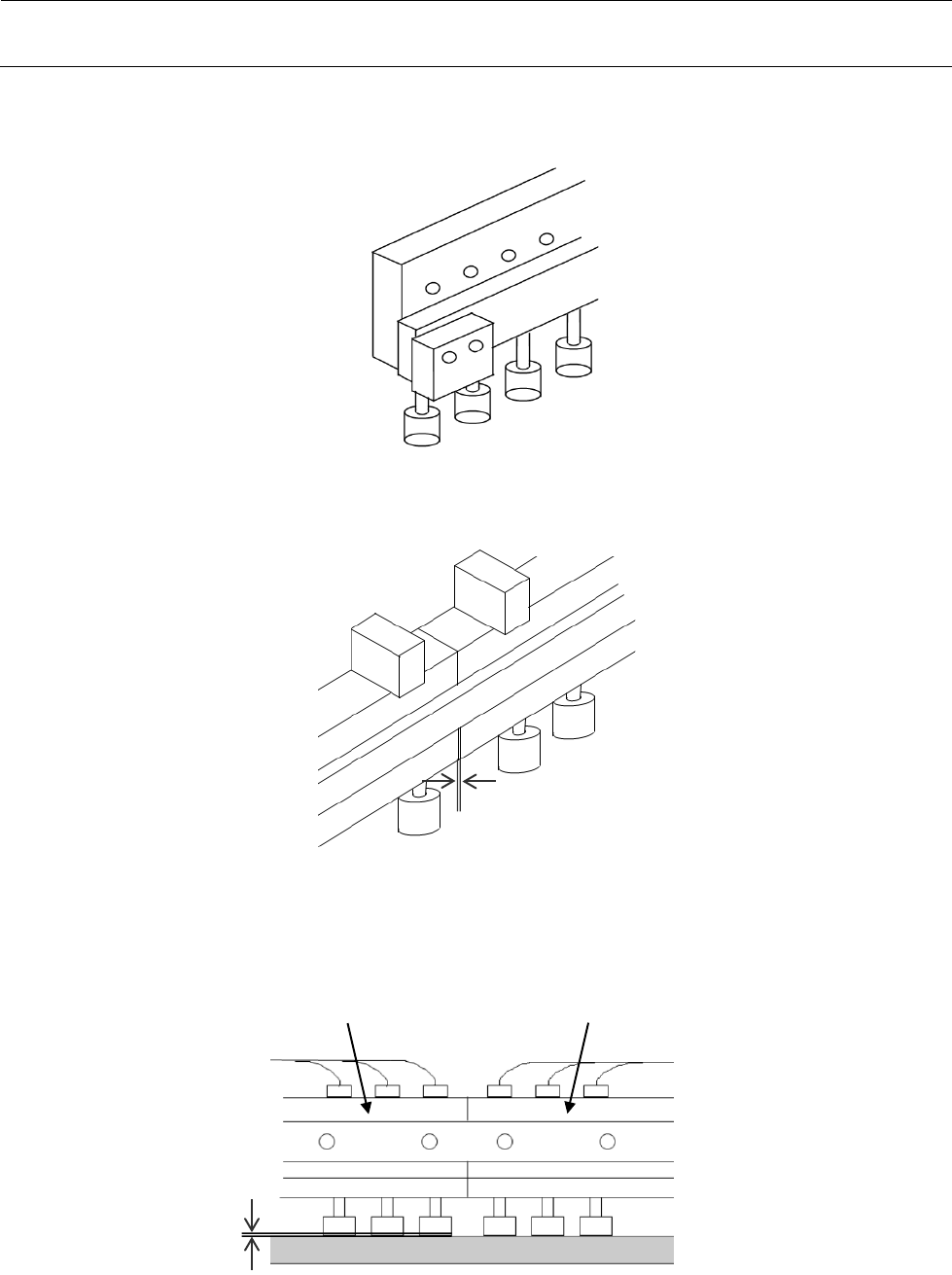

6）驱动器气缸的左右方向，在驱动器气缸之间安装时不要有间隙。

7）上下方向，把驱动器支架顶到主体的加固条，安装时台架上面（作业台）和气缸之间不要有间隙。

〈注意〉驱动气缸，请更换左右两侧的。

8）更换新的驱动器气缸

后，请按照相反的程序操作。

应没有间隙

更换的气缸

不更换的气缸

不要有间隙
