维修调整要领书 9-6 9-6 ． 台架上升气缸的更换 1 ） 关掉主体电源。 2 ） 打开选择器，打开左右机械操纵阀，让台架升降器上升。 3 ） 松开台架上升气缸杆和提升气缸轴，并卸下。（更换侧） 4 ） 关掉主体（手阀）总压缩空气。 5 ） 卸下驱动器气缸组装螺丝。（左右两侧） 6 ） 向上拉台架升降器。（更换侧） 7 ） 卸下台架上升气缸安装螺丝４个，卸下气缸。 8 ） 把速度控制器安装到新的气缸上。 9 ） 安装气缸，从上方插入…
维修调整要领书
9-5
9-4．

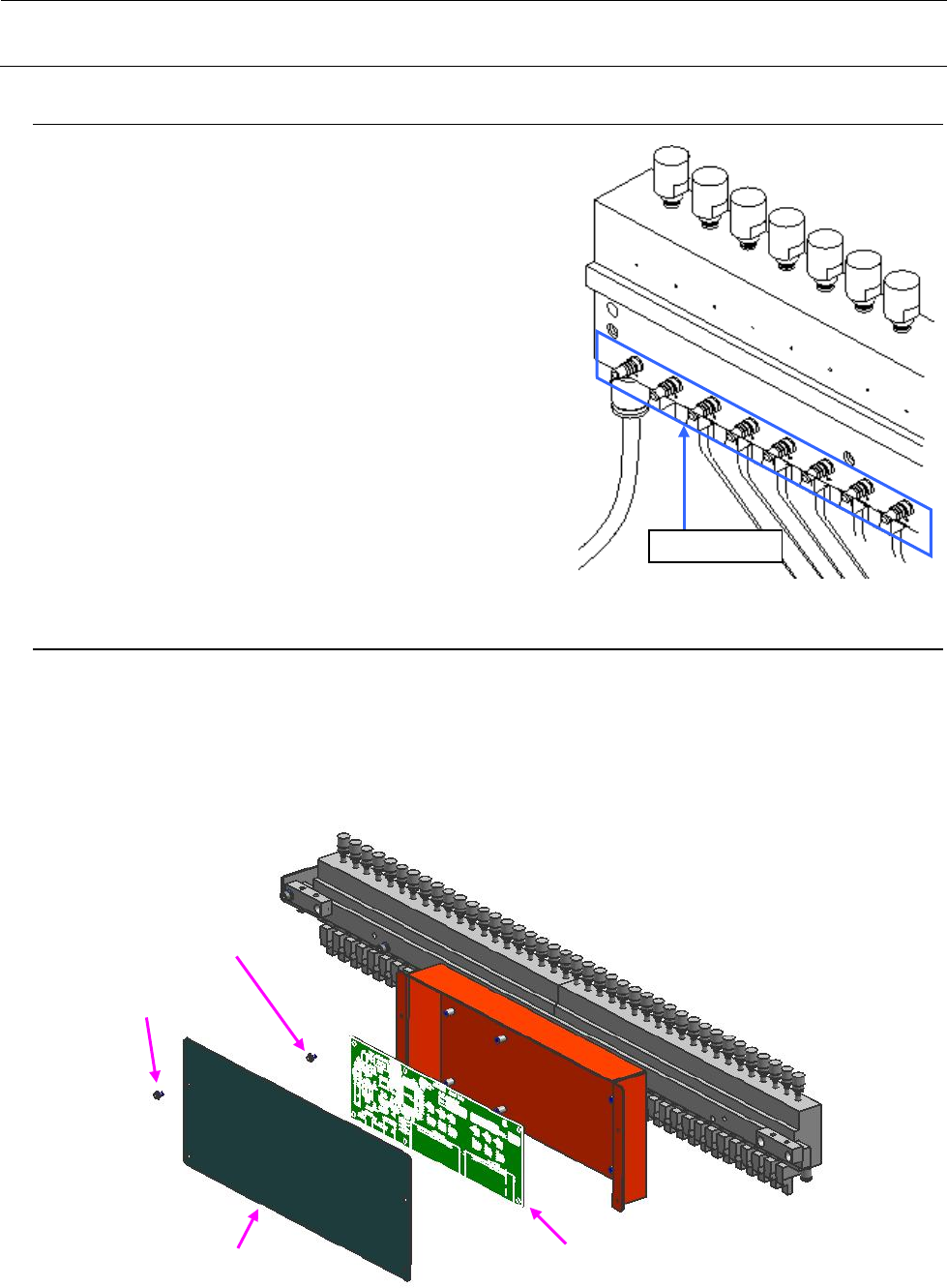

驱动气缸的速度控制调整
※ 驱动汽缸的上升速度的调整方法。
1） 从驱动器支架卸下需要调整的驱动气缸。
2） 连接空气软管和插头。
3） 打开主体总压缩空气和电源。
4） 用手动控制，连续驱动应调整的速度控制驱动器气
缸。
5） 调整应调整的气缸的速度控制，目视检查其它气缸的
动作。
6） 拧仅速度控制螺母，固定后再次确认。
7）
调整时，请按照相反的程序操作。
9-5．
台架基板的更换
1） 请拆下基板台架基板电缆。
2） 拆下固定螺丝（4 个），卸下 F-PCB-COVER。
3） 请拆下基板固定螺丝（6 个），将台架基板更换为新的。
4） 装配请按相反的步骤进行。
速度控制器
固定螺丝（4 个）
基板固定螺丝（6 个）
F-PCB-COVER
台架基板
维修调整要领书
9-6
9-6．
台架上升气缸的更换
1） 关掉主体电源。
2） 打开选择器，打开左右机械操纵阀，让台架升降器上升。
3） 松开台架上升气缸杆和提升气缸轴，并卸下。（更换侧）
4） 关掉主体（手阀）总压缩空气。
5） 卸下驱动器气缸组装螺丝。（左右两侧）
6） 向上拉台架升降器。（更换侧）
7） 卸下台架上升气缸安装螺丝４个，卸下气缸。
8） 把速度控制器安装到新的气缸上。
9） 安装气缸，从上方插入台架升降器。
10） 请把提升气缸轴拧进气缸杆里。
11） 打开主体（手阀）的总压缩空气。
12） 调整左右气缸的速度控制器。（参照 9－7）
13） 安装驱动器气缸组件。
14） 安装一次更换台。
15） 打开主体的电源。
台架升降器
提升气缸轴
40000589
空气气缸
PA630750300
维修调整要领书
9-7
9-7．
台架上升气缸的速度控制调整
1） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。
2） 速度控制器 请固定在2～3 秒完成上升・下降的速度。（ 组装时）
• UP: 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速度调整螺丝。
• DOWN: 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调整速度调整螺丝。
3） UP､DOWN 的速度左右不相等时，请用速度控制锁定螺丝调整，然后锁定调整螺丝。
4） 锁定后，请再次确认 UP/DOWN 的速度。
9-8．
台架上升检测传感器的更换
1） 关闭主体电源。
2） 下降升降器。
3） 请拆下传感器固定螺丝，更换传感器。
4） 更换传感器后，装配请按相反的步骤进行。
＜调整＞
1） 打开主体电源。
2） 把台架传感器配件与传感器相距 1.0～1.9mm（目标是 1.5mm）组装起来。
3） 上升台架，确认 LED 是否亮灯。
上速度控制
下速度控制
1.0～1.9mm（目标是1.5mm）
