维修调整要领书
9-7
9-7．
台架上升气缸的速度控制调整
1） 固定调整右侧的气缸速度控制器和左侧的气缸速度控制器。
2） 速度控制器 请固定在2～3 秒完成上升・下降的速度。（ 组装时）

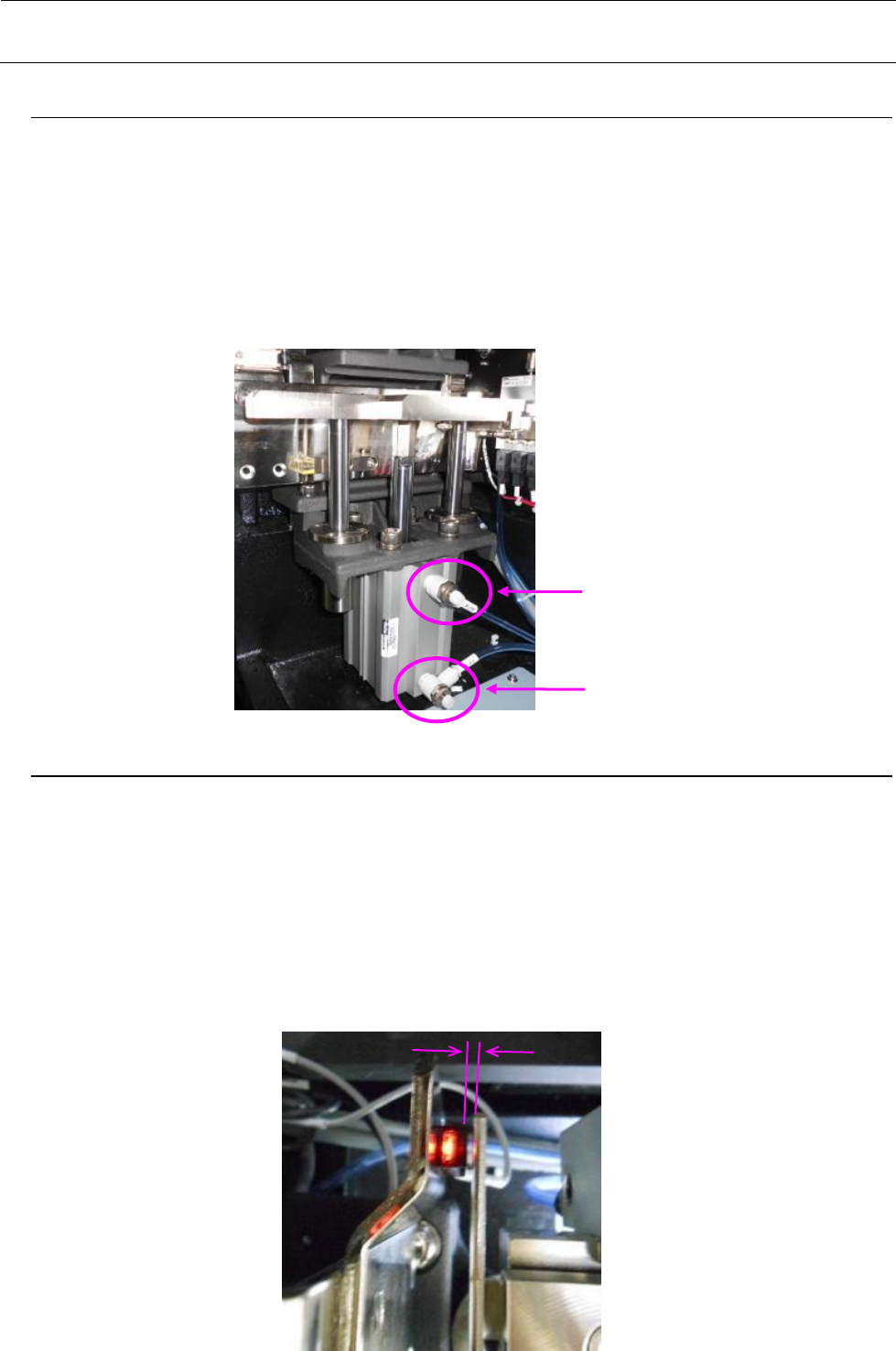

• UP: 用上速度控制器调整
左气缸ＵＰ过快时，请顺时针转动调整速度调整螺丝。
• DOWN: 用下速度控制器调整
左气缸ＤＯＷＮ过快时，请顺时针转动调整速度调整螺丝。
3） UP､DOWN 的速度左右不相等时，请用速度控制锁定螺丝调整，然后锁定调整螺丝。
4） 锁定后，请再次确认 UP/DOWN 的速度。
9-8．
台架上升检测传感器的更换
1） 关闭主体电源。
2） 下降升降器。
3） 请拆下传感器固定螺丝，更换传感器。
4） 更换传感器后，装配请按相反的步骤进行。
＜调整＞
1） 打开主体电源。
2） 把台架传感器配件与传感器相距 1.0～1.9mm（目标是 1.5mm）组装起来。
3） 上升台架，确认 LED 是否亮灯。
上速度控制
下速度控制
1.0～1.9mm（目标是1.5mm）
维修调整要领书
9-8
9-9．

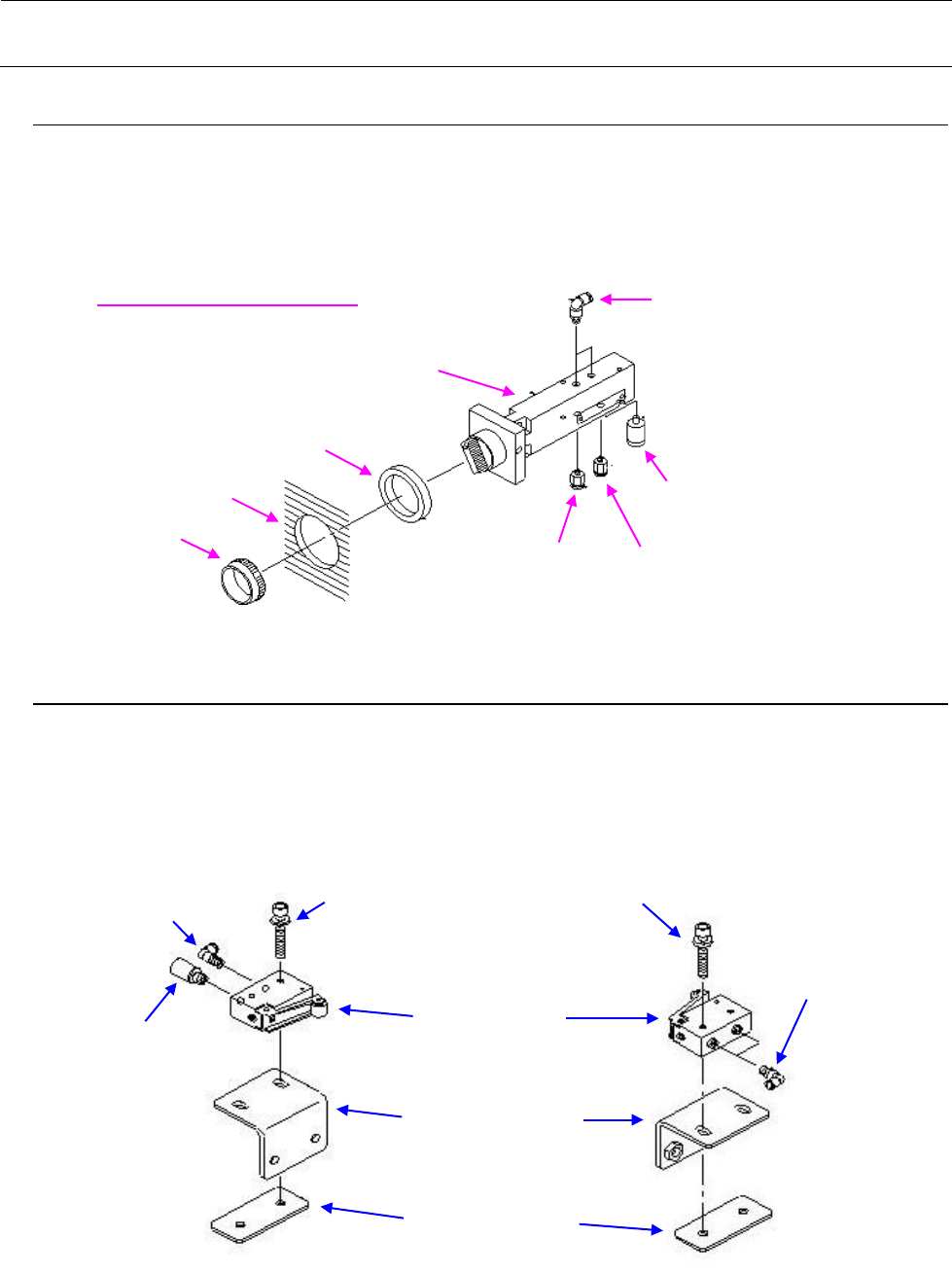

选择器的更换
1） 关闭主体的总压缩空气阀门。（手阀）
2） 向左转动选择器盖，从护罩上卸下选择器。
3） 给半管接头、消音器更换新的选择器，请用盖子把保护罩固定在选择器上。
4） 打开主体的总压缩空气阀门。
9-10．
机械操纵阀的更换（选购品，供料器台车）
1） 请切断主机的主压力空气。（手阀）
2） 请拆下弯管接头上连接的空气管子。
3） 请拆下安装螺丝，将阀从台架阀托架上卸下。
4） 请把弯管接头、消声器换装到新的机械操纵阀上。
5） 装配请按相反的步骤进行。
万向弯管×2个
PJ304065103
选择器
PV0151170A0
单向阀
PV025103000
半管接头
PJ301065103
消音器
PX055104000
保护罩安装螺钉
盖子
选择器组件：（40000585）
橡皮圈3枚
台架阀L組件
台架阀R組件
阀螺母板
E2811729000
台架阀托架
E2631729000
械操纵阀
PV010505000
弯管接头
PJ304040505
消声器
PX050501000
弯管接头×2个
PJ304040505
安装螺丝×2个
安装螺丝×2个
维修调整要领书
10-1
10
空气机器
10-1．
滤清器的更换
1） 请使主机左下方的主手控阀成为关闭状态。
2） 以便把滑动部下降，以便把主体向左或右转动４５度然后拔下来三。
3） 更换空气滤清器侧的滤清器Ｂ时，向左转动固定滤清器Ｂ的树脂零件就可以卸下来。
4） 更换微喷雾器侧的滤清器时，把滤清器向左转动就可以卸下来。
5） 安装时，请按照相反的程序进行。
注) 作业之前，请关闭蝶阀。
滤清器的寿命为 2 年或压力下降到 0.1MPa (1kgf/cm
2
) 后。

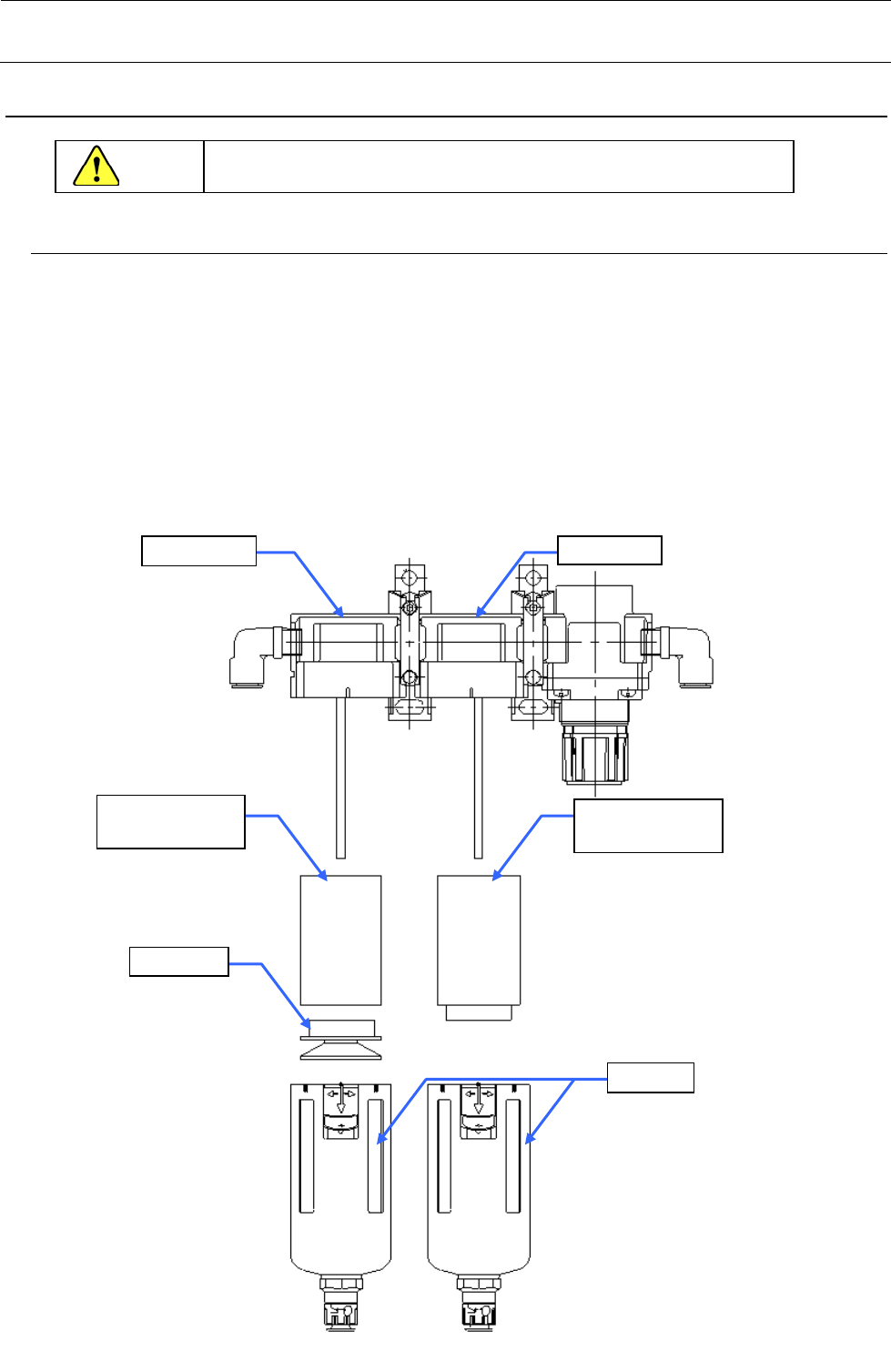

图 9-2-1 滤清器
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
空气滤清器 微喷雾器
PF901006000
滤清器B
PF901010000
滤清器
树脂零件
滑动部
危险
