维修调整要领书
10-7

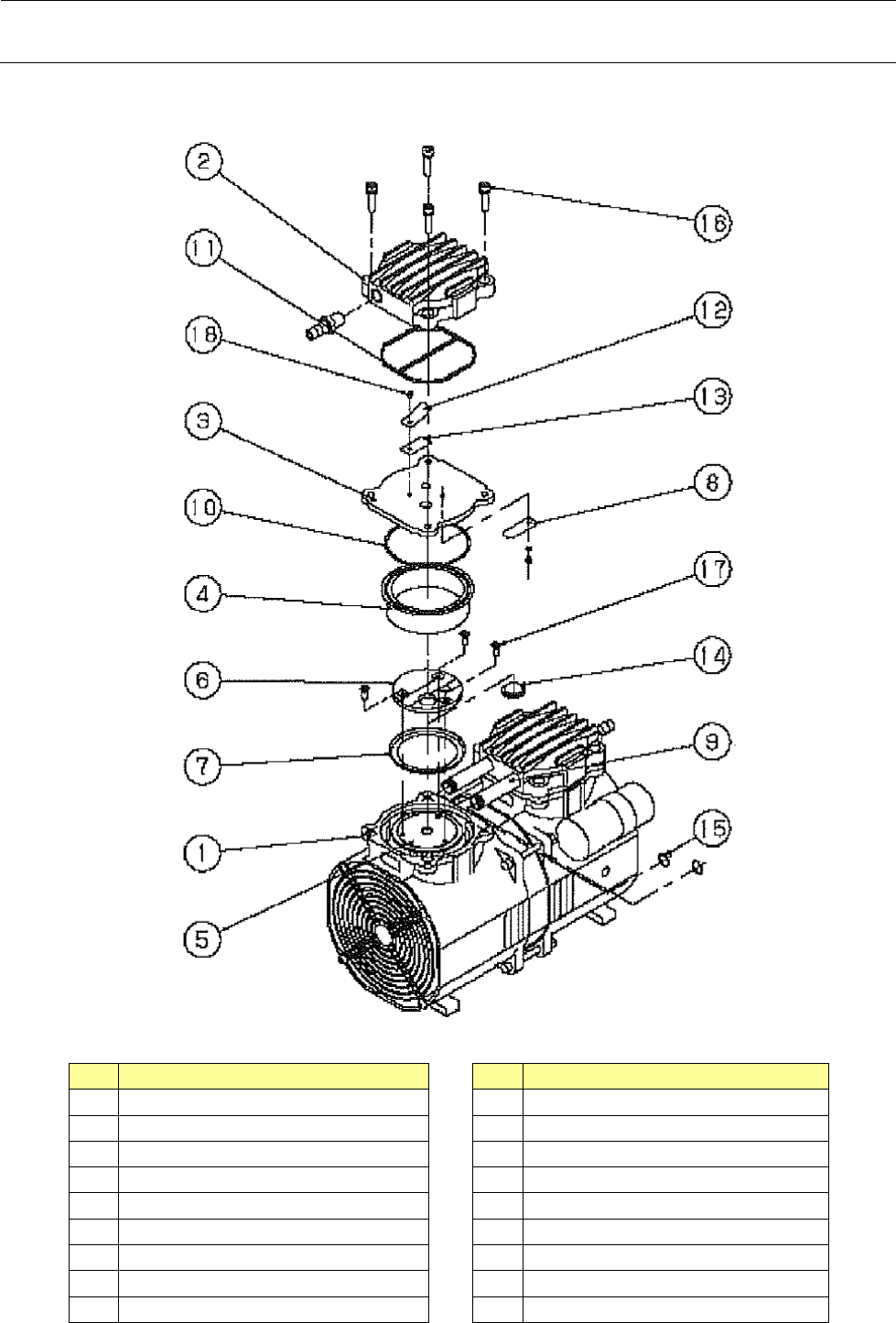

真空泵分解图
No.
名称
No.
名称
1 支柱 10 O 环 S-67
2 泵头盖 11 密封材
3 泵头支架 12 排气阀按压件
4 碗形密封气缸 13 排气阀
5 连杆 14 防止吸气阀碰触胶垫
6 固定器 15 O 环 P-10
7 碗形密封垫 16 内六角螺栓（M5×20）
8 吸气阀 17 平头小螺钉(M4×8)
9 连接管 18 圆头小螺钉(M3×5)
维修调整要领书
11-1
11
有关开关类･护罩
11-1．

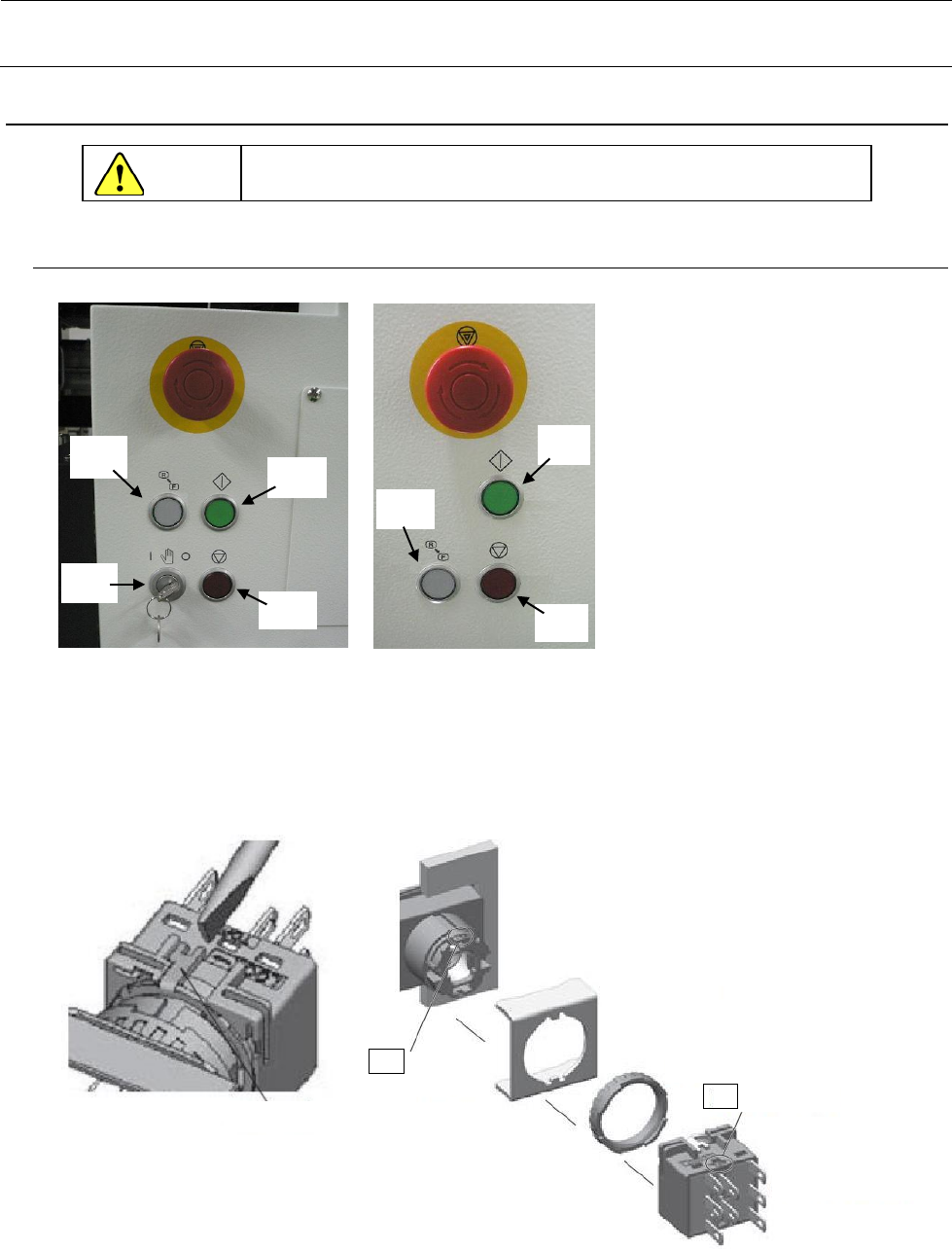

按键开关的更换
① 起动 SW
② 监视器变换 SW
（背面操作装卸时）
③ 维护键 SW
④ 停止 SW
1） 开关的拆法是，请从护罩背面转动开关，向前面拉拔拆下（具体参看下图）。
2） 安装时请按相反操作顺序进行。
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险
前侧
①
②
③
④
后侧
①
④
②
※将锁定手柄朝箭头方向转动，解除锁定。
锁定手柄
TOP 标记位置
面板
① 固定部件
②
锁紧螺母
TOP 标记位置
③触点部
维修调整要领书
11-2
11-2．
紧急停止开关的更换
1） 拆卸紧急停止开关①时，要先确认操作部的按钮未被按下，再从护罩背侧把螺丝刀插入接点部的
手柄限动器（黄色），向上抬起拆下。然后，将锁定手柄朝逆时针方向旋转，把接点部从操作部
分拆开。
2） 从
连接卸下电缆，更换开关。
更换部位
货号
品名
每台数量
前侧 40136553 EMG SW(F) ASM 1
前侧（EN 规格机） 40137312 EM SW F CABLE ASM (EN) 1
后 40136553 EMG SW(R) ASM 1
后（EN 规格机） 40137313 EM SW R CABLE ASM (EN) 1
3） 安装方法是，拆下锁定螺母，确认橡皮垫圈正常装配后，把操作装置从面板前面穿到面板孔里。
请让操作装置 TOP 刻印侧的 B 部（无螺纹部槽）位于正上面再紧固锁定螺母。
橡胶垫圈
B 部（无螺纹部槽）
TOP 标记
锁紧螺母
EN规格机时
请插入开关回转挡销
（HA006260010）。
※请放入橡皮垫圈与面板前面之间。
①
锁定手柄
安装
手柄限动器
锁定
手柄限动器
螺丝刀
拆下
操作部
触点装置
面板
