维修调整要领书 12 -5 4 ） 请调整更换后的传感器高度 。 （左右的高度差为 0.1mm 以下） ● 供料器浮起传感器（从机械式台架上面到传感器上面的高度） 121.8 ± 0.1 120.8 ± 0.1 机械式台架上面 供料器浮起传感器 _ 机器内侧 供料器浮起传感器 _ 机器外侧
维修调整要领书
12-4

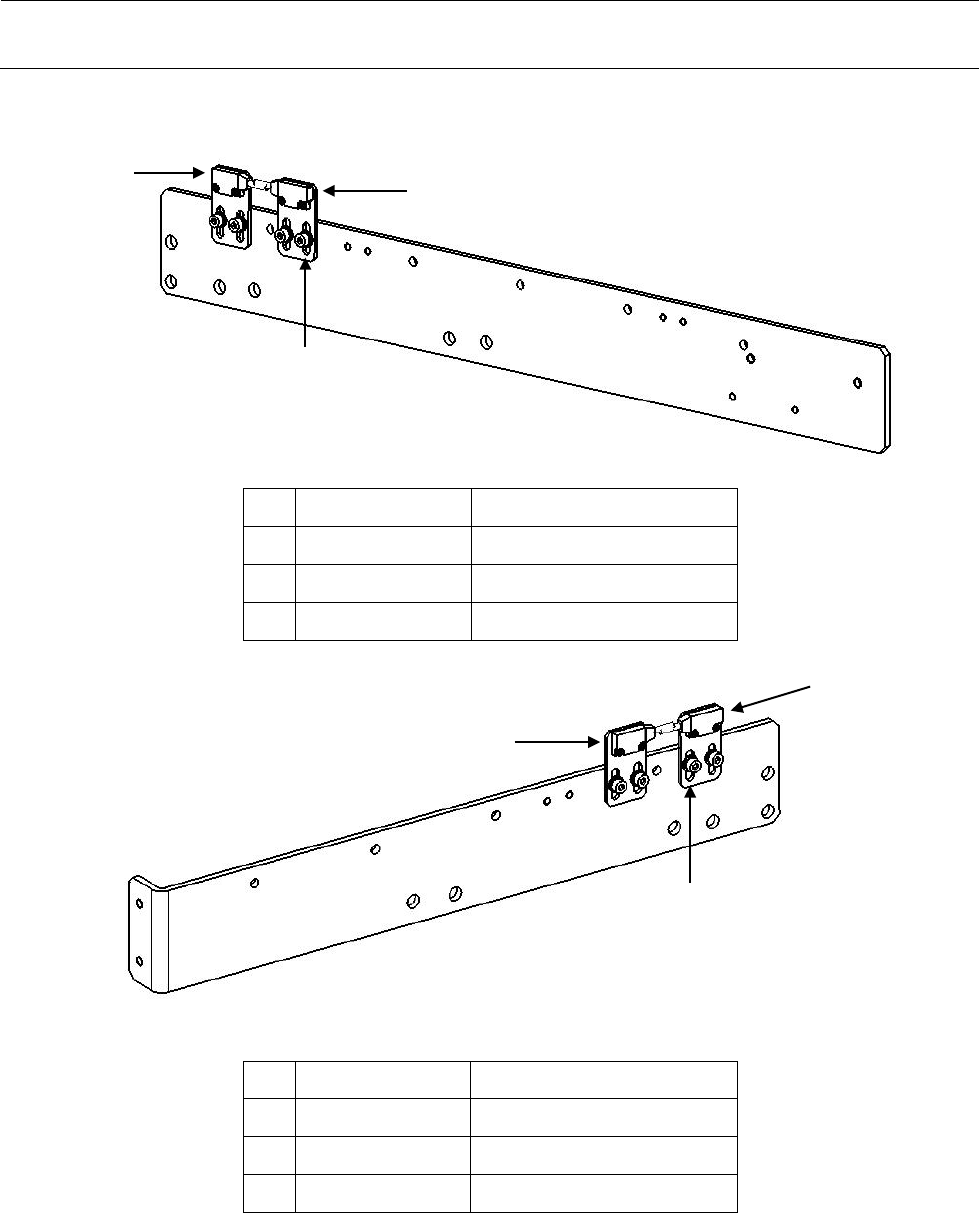

货号 品名
① 40107235 CN428_ASM
② 40107234 CN426_ASM
③ SL6030692TN SCREW M3 L=6
货号 品名
① 40107231 CN431_ASM
② 40107232 CN433_ASM
③ SL6030692TN SCREW M3 L=6
③背侧左
③
①
②
④背侧右
①
②
③
维修调整要领书
12-5
4） 请调整更换后的传感器高度。（左右的高度差为 0.1mm 以下）

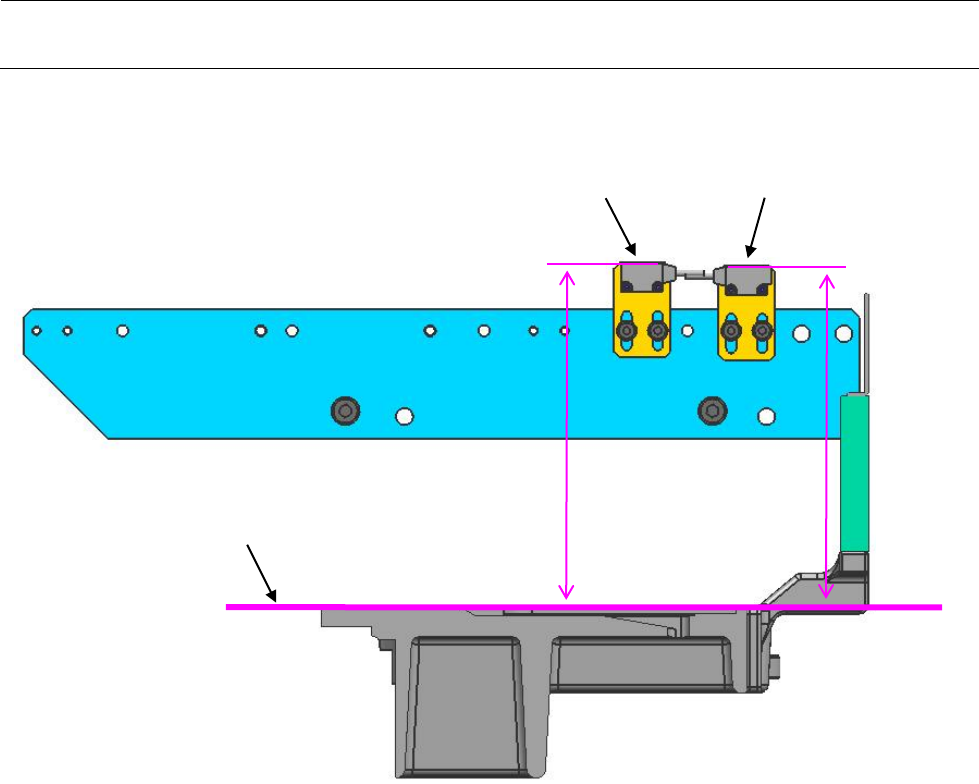

● 供料器浮起传感器（从机械式台架上面到传感器上面的高度）
121.8±0.1
120.8±0.1
机械式台架上面
供料器浮起传感器_机器内侧
供料器浮起传感器_机器外侧
维修调整要领书
12-6
12-2．
传感器的动作确认调整
进行各传感器的动作确认调整前，请进行光轴对合。
请把高度调整已经结束的投光侧、受光侧的传感器向 Y 方向移动，对合光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
＜用于调整的东西＞
※传送路侧供料器浮动传感器调整用
・ＮＦ１２（ＮＦ１６、ＮＦ２４也可）→无锁定型
・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可）
※机器外侧供料器浮动传感器调整用
・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）
・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可）
・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可）
