维修调整要领书 13 -1 13 其它机器 13 -1 ． LCD 监视器 13 -1- 1 ． LCD 监视器的更换方法 1) 请从 LCD 监视器拆下线束。 2) 拆下 ① 轴位螺丝及 ②③④ 蝶形螺丝等后，把 LCD 向上抬起卸下。 （反向侧的轴位螺丝不拆下） 3 ） 安装时，请按照相反的程序进行安装。 危险 为了防止突然的起动造成事故，请关掉电源之后再进行操作。 ②③④ ①
维修调整要领书
12-8
② 机械式，机器外侧供料器浮动传感器的调整程序
1） 把散件供料器设置到台架的左、中、右，确认传感器是否 OFF。
2） 把 NF32 供料器设置到与 1）同样的位置，用手打开顶盖 10mm 以内，确认传感器应 OFF。
图 12-10 调整供料器浮动传感器
3） 把 NF16 供料器设置到与 1）同样的位置，用杆打开顶盖，确认传感器应 OFF。
图 12-11 调整供料器浮动传感器
用手向上抬
NF32供料器
顶盖
杆
NF16N供料器
维修调整要领书
13-1
13
其它机器
13-1．
LCD 监视器
13-1-1．
LCD 监视器的更换方法

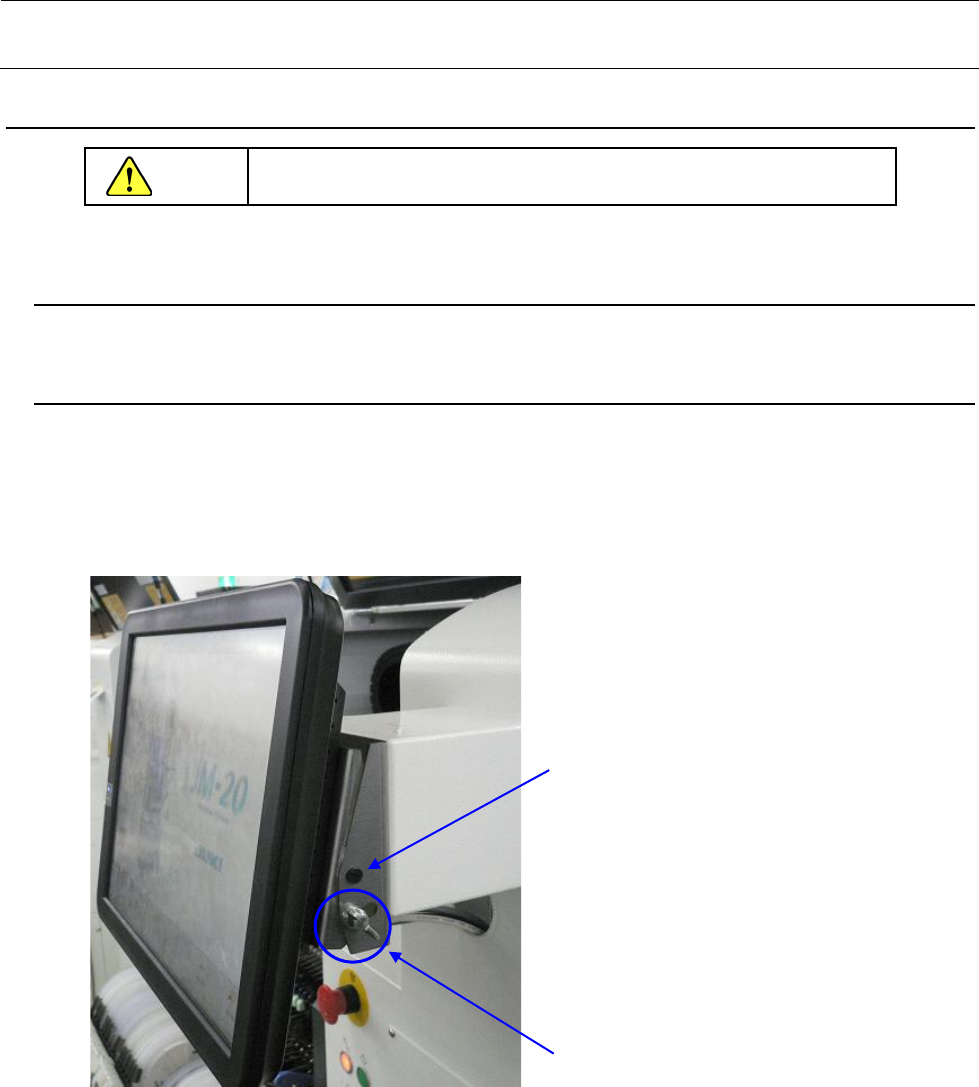

1) 请从 LCD 监视器拆下线束。
2) 拆下①轴位螺丝及②③④蝶形螺丝等后，把 LCD 向上抬起卸下。
（反向侧的轴位螺丝不拆下）
3） 安装时，请按照相反的程序进行安装。
危险
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
②③④
①
维修调整要领书
13-2
13-1-2．
接触式面板的设置
更换 LCD 监视器后，必须进行接触式面板的设置。

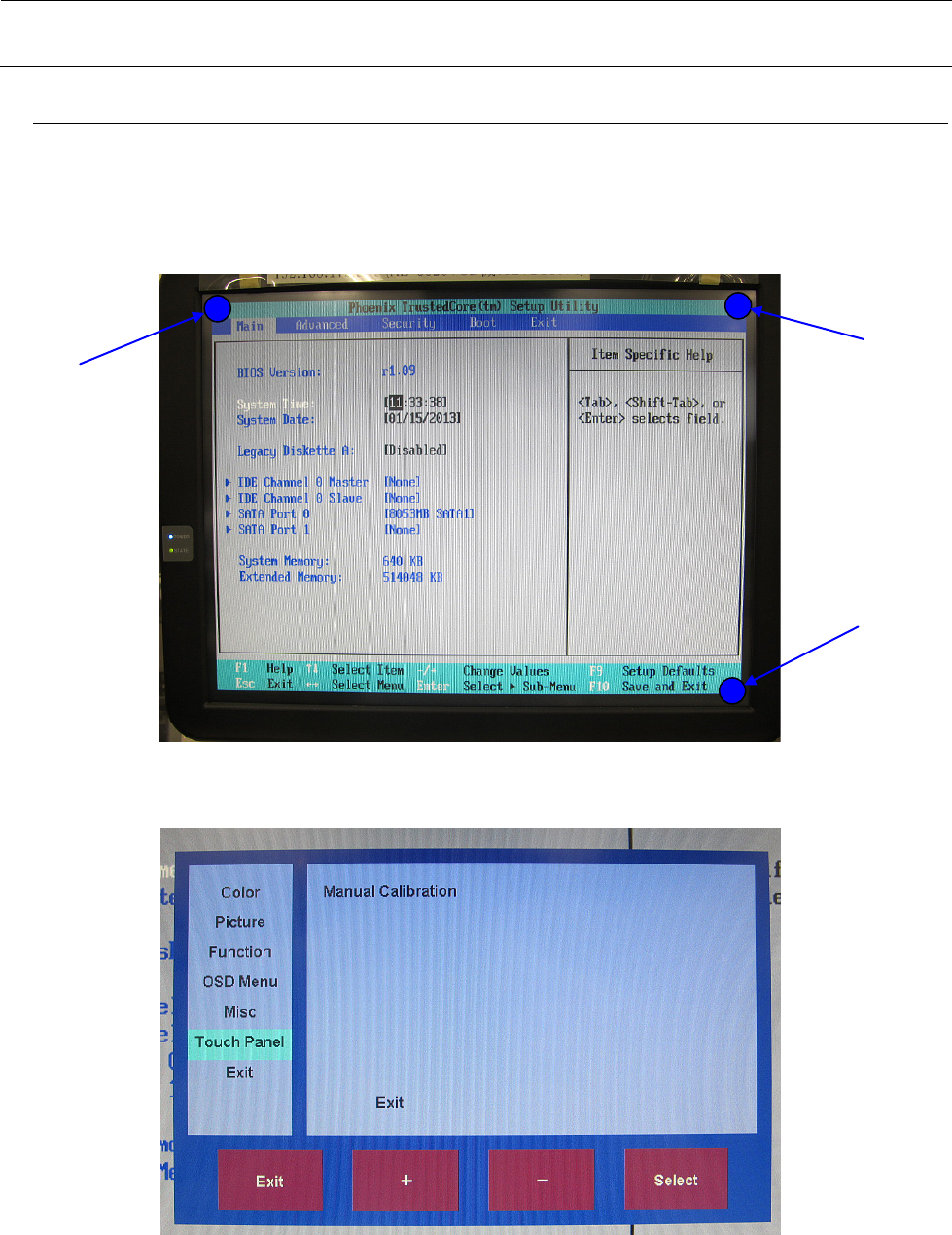

1） 按照①、②、③的順序点触下图所示的 LCD 监视器的 3 个位置，使显示 OSD。
2） 操作 OSD 的“＋”，“－”，使光标移动至“Touch Panel”。
①
②
③
