维修调整要领书 13 -4 5 ） 点触 4 个位置的“＋”中心部分后，将返回到下图所示的画面。 请操作“ Exit ”使 OS D 结束。 作业到此结束。 注意事项 进行接触式面板的调整时，请使用手指或头部圆形的触摸笔等。 请勿使用活动铅笔等尖头物品进行调整。校准点要按中央位置。 目标是距中心 1mm 以内。 当不小心点触了标记以外的部位时，请从新进行相同的操作。
维修调整要领书
13-3

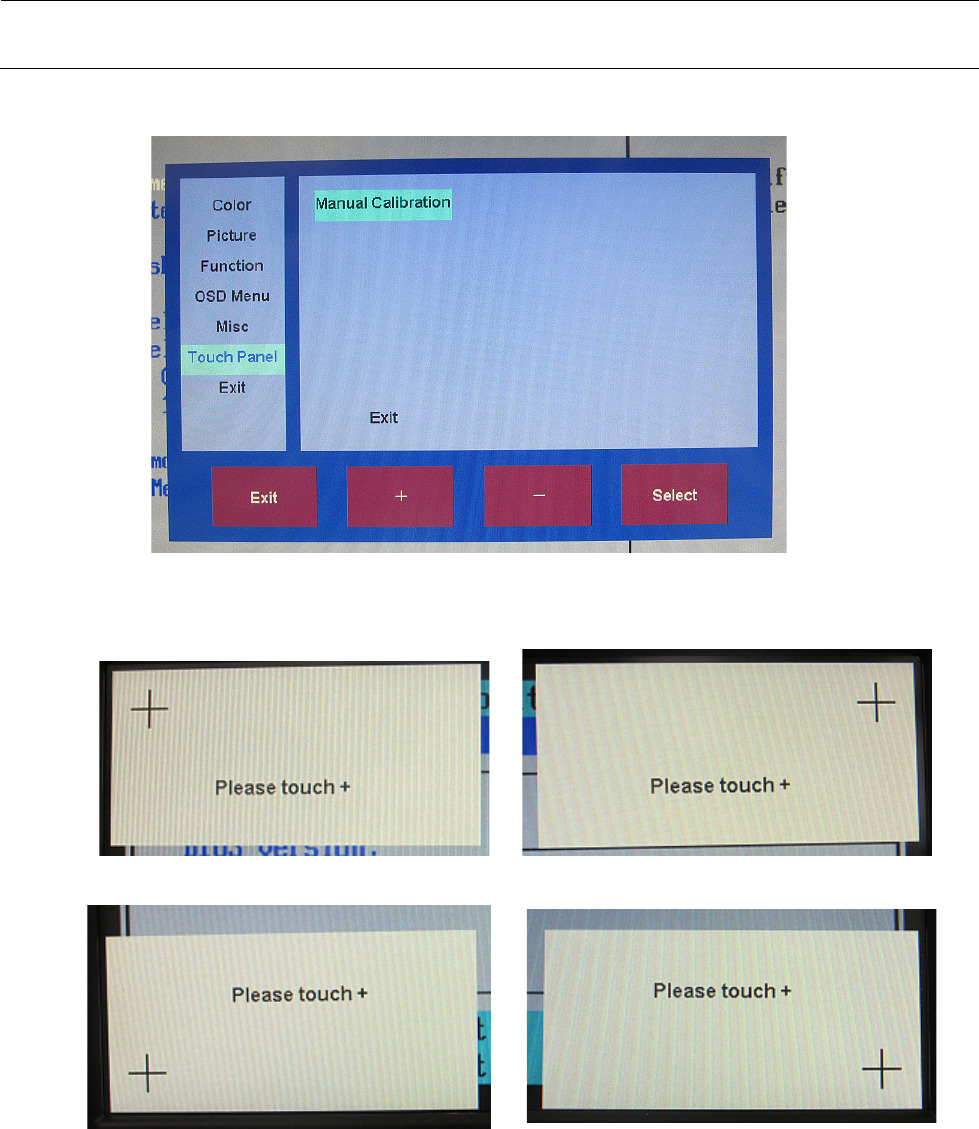

3） 接着操作 OSD 的“Select”，使光标移动至“Manual Calibration”。
4） 接着操作 OSD 的“Select”，画面左上方会显示“＋”并开始校准。
画面左上方显示“＋”，只要逐次点触中心部分，即会按照右上方→左下方→右下方的順序显示
“＋”，故每次都请点触“＋”中心部分。
维修调整要领书
13-4
5） 点触 4 个位置的“＋”中心部分后，将返回到下图所示的画面。
请操作“Exit”使 OSD 结束。
作业到此结束。
注意事项
进行接触式面板的调整时，请使用手指或头部圆形的触摸笔等。
请勿使用活动铅笔等尖头物品进行调整。校准点要按中央位置。
目标是距中心 1mm 以内。
当不小心点触了标记以外的部位时，请从新进行相同的操作。
维修调整要领书
13-5
13-2．
系统盘的更换
在 JM-20 机型中，系统盘的组成集中在 Solid State Disk（以下称 SSD）内｡
SSD 内部分割为 C 驱动器和 D 驱动器，前者组装有 Windows 和 RTX 等操作系统，后者保存着系统程
序和参数｡生产程序文件等｡
13-2-1．
SSD 的更换
SSD 内保存着 JM-20 工作所需的 Windows 和 RTX 等操作系统，作为装置的启动盘。
并且，这是安装在 CPU BOARD 上的。
更换 SSD 时，除了以下必需零件，还需要主机工作时所需的参数文件。
MS 参数等被更新后，请通过菜单栏的“文件”→“控制数据管理”取好备份。
并且，对生产程序文件也请用 USB 存储器等取好备份。
更换 SSD 时，请一定按照手册的程序实施。
13-2-1-1．
需要部件
① ENVIRONMENT SYSTEM DISK ASM (JM-20 SSD MES)
JM-20 必须要有专用 Environment Disk（内含 Windows 和 RTX 等本装置工作所需的 OS 环境）。
表 13-2-1-1-1 SSD 的货号
言語
OS
品名
品番
共同（日·英·
中）
Windows7
ENVIRONMENT SYSTEM DISK ASM
(JM-20 SSD MES)
40137460
② JM-20 系统程序安装盘
是 JM-20 的软件。
