维修调整要领书
13-6
13-2-1-2．
更换方法
1） 请从控制装置中拆下①CPU BOARD。
2） 取下螺钉（4 处），从①CPU BOARD 上拆下②SSD。
3） 从②SSD 上取下垫铁（4 处）。
4） 安装时，请按照相反的程序进行安装。
图 13-2-1-2-1 CPU 基板组件·SSD
【更换零件一览表】
表 13-2-1-2-1 SSD 更换零件
No.
货号
品名
每台数量
① 40123242 CPU 主板 1
② 40137460
ENVIRONMENT SYSTEM DISK ASM
(JM-20 SSD MES)
1
スペーサ×4
1
ネジ×4
2
スペーサ取付穴×4
垫铁安装孔
×
4
垫铁
×
4
螺钉
×
4
维修调整要领书
13-7
13-2-1-3．
网络驱动器的重新设置
在执行非复制磁盘的 SSD 更换，或更换 CPU 主板等，CPU 主板与 SSD 的组合发生变化时会用到该操
作。
在 Windows 规格中，SSD 内的设定数据与 CPU 基板的组合发生变化时，网络适配器的驱动器映射被
初始化，全部为 Intel 驱动器。因此，将 SSD 安装在机器上时，需要重新分配网络适配器的驱动器。
设置结束后的状态（与 CPU 主板的 Port 编号相对应）
｡Port3 (PCI 总线 3) ： RTX 驱动器
｡Port4 (PCI 总线 4) ： Intel 驱动器
｡Port2 (PCI 总线 2) ： Intel 驱动器
｡Port1 (PCI 总线 1) ： Intel 驱动器
驱动器分配须知
① 接通电源后，贴片机软件只要启动了一次就不能再分配驱动器。
作业前请重命名 JUKI 文件夹，使成为电源接通后贴片机软件不会自动启动的状态，然后再进
行作业。作业结束后请勿忘记复原为 JUKI 文件夹。
② 在初次启动的状态下，分配的驱动器名称有时会变化。请从下列中选择其一。
『Intel(R) 82574L Gigabit Network Connection』
『Basler GigE Vision Adapter』

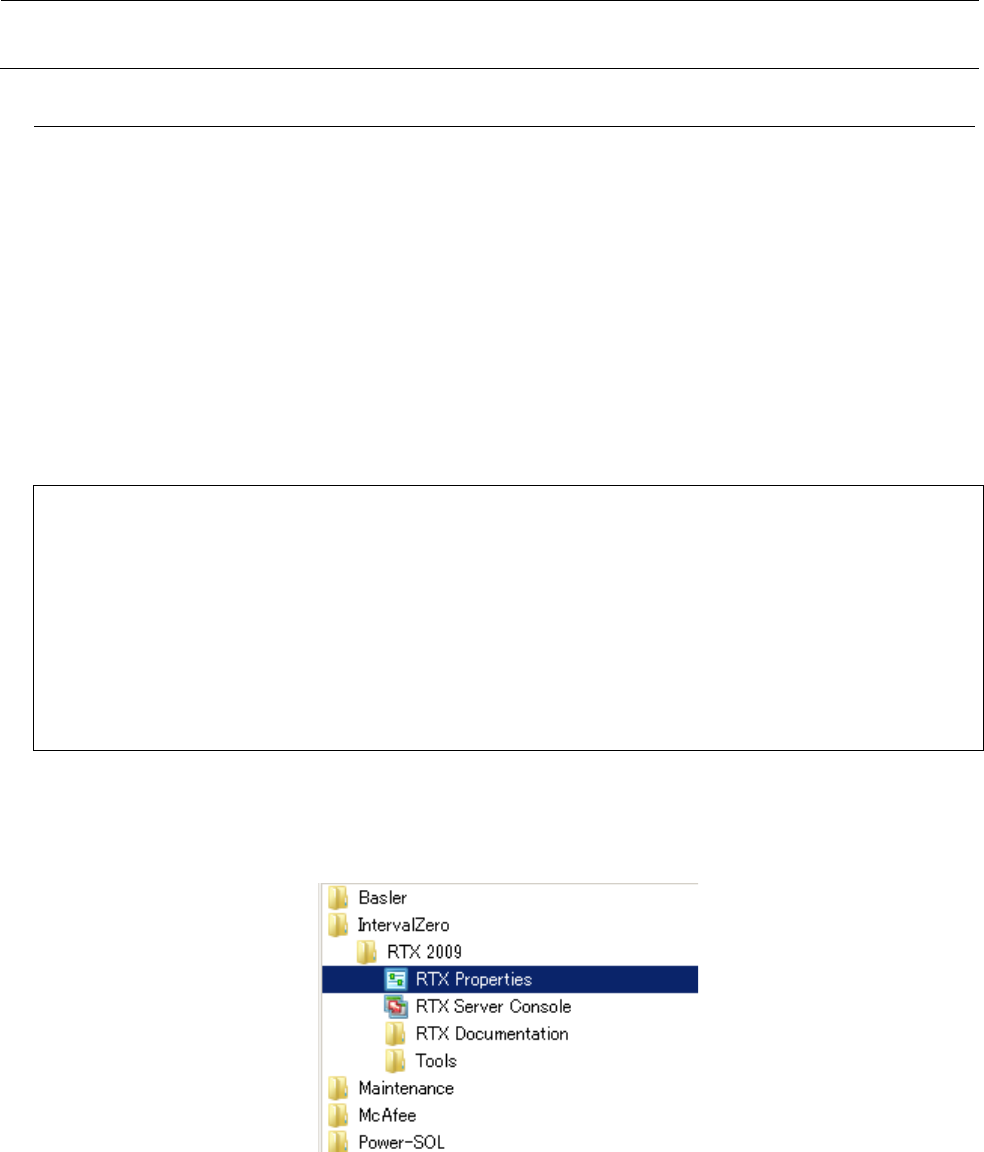

1)打开 RTX 属性画面。
从 Windows 的[开始]中选择 [所有程序]。
打开[Interval Zero] 文件夹内的 [RTX Properties]。
图 13-2-1-3-1 显示 RTX 属性
维修调整要领书
13-8

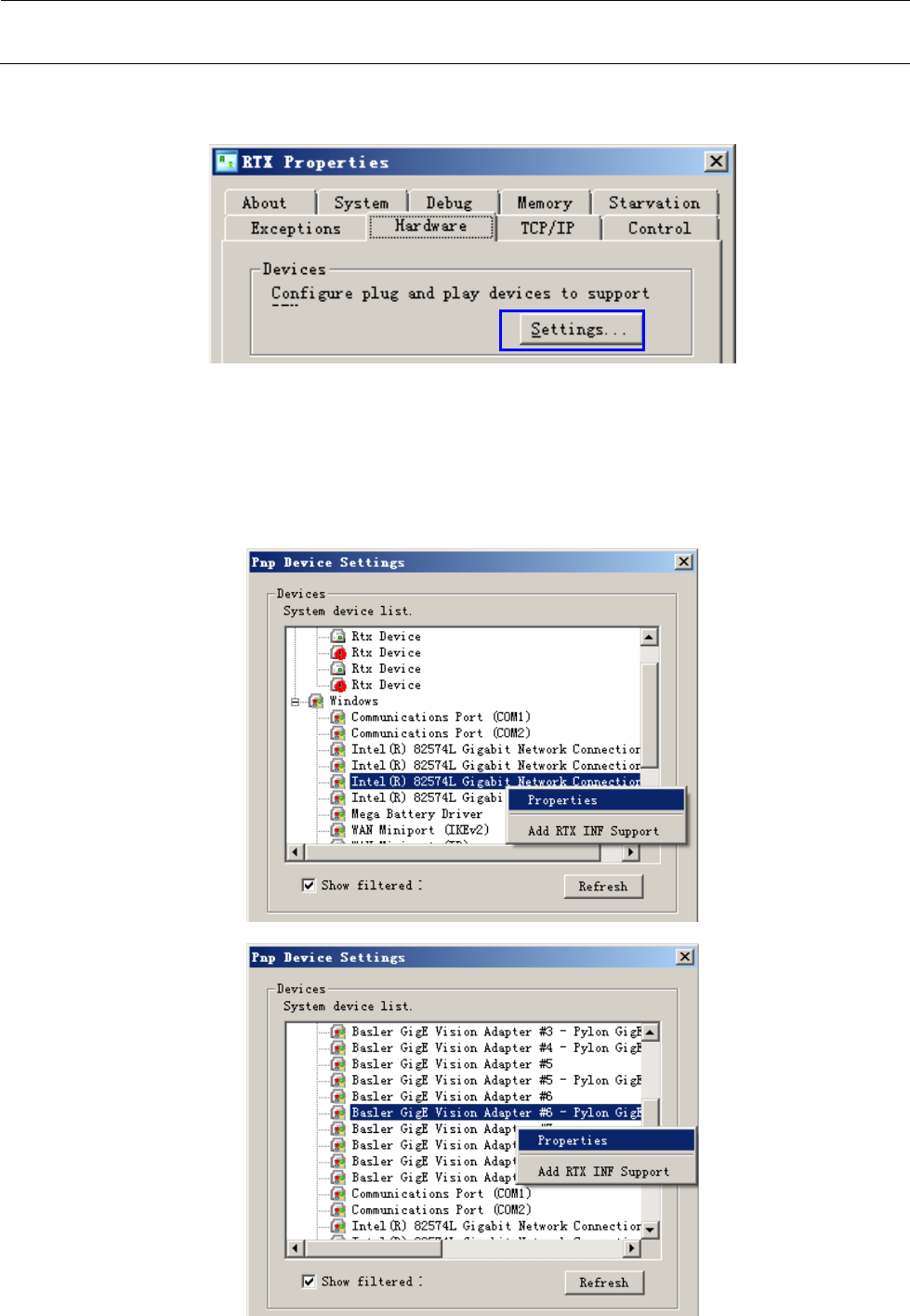

2)打开 RTX 器件设置画面。
选择[Hardware] 页面，选择[Settings]。
图 13-2-1-3-2 选择器件设置画面显示按钮
3)打开 RTX 器件用的属性画面。
右击 Windows 工具内的[Intel(R) 82574L Gigabit Network Connection] 或 [Basler GigE Vision
Adapter]，点击[Properties]。
※Connection 编号与显示工具的顺序不固定。
※右击时，请注意光标有时会偏移。
图 13-2-1-3-3 选择 RTX 器件属性显示按钮
